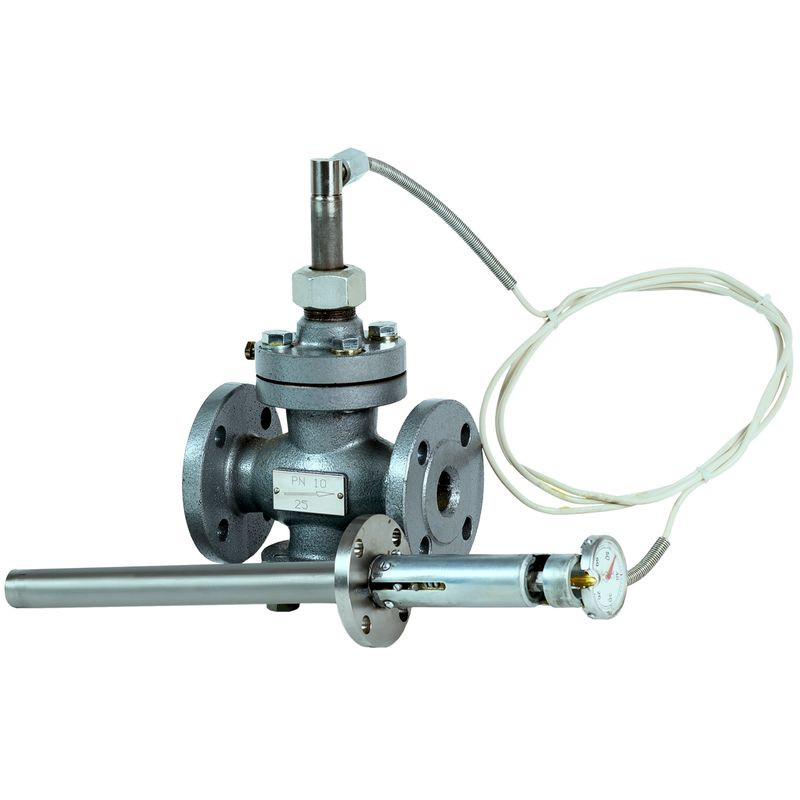

Регулятор температуры РТ-ДО(ДЗ)

Описание регулятора темературы РТ-ДО(ДЗ)

Регуляторы температуры прямого действия типа РТ-ДО(ДЗ) предназначены для автоматического поддержания заданной температуры регулируемой среды путём изменения расхода жидких газо- и парообразных сред, неагрессивных к материалам регулятора в условиях эксплуатации, установленных ГОСТ Р 52931 для группы С4, но для температур от минус 50 до плюс 70 °С. При поставке на экспорт в страны с тропическим климатом регуляторы могут эксплуатироваться в условиях, установленных ГОСТ 15150 для исполнения Т категории 3. Корпусные детали регулятора изготавливаются из: чугуна СЧ20, стали 20Л, нержавеющей стали 12Х18Н10Т, высокопрочного чугуна ВЧ40. Корпусные детали из ВЧ40 рассчитаны на давление PN25. Выпускаются по ТУ 25-02.090123-81. Присоединительные размеры фланцев по ГОСТ 33259-2015. Варианты исполнения регуляторов температуры: РТ-ДО- с двухходовым нормально открытым регулирующим органом (клапан закрывается при повышении температуры); РТ-ДЗ- с двухходовым нормально закрытым регулирующим органом (клапан открывается при повышении температуры). Регуляторы предназначаются для нагревательных и охладительных систем индустриальных, коммунальных и бытовых установок, например: для систем центрального отопления, вентиляции и кондиционирования, охладителей двигателей, теплообменников, бойлеров и других объектов в соответствии с их технической характеристикой.

Технические характеристики регулятора РТ-ДО(ДЗ)

Параметр	Значения
Диаметр условного прохода DN, мм	15	20	25	32	40	50	65	80
Условная пропускная способность Kv, м3/ч	2,5	4	6,3	10	12,5	25	40	60
Минимальная пропускная способность Kvmin при перепаде давления 0,1 МПа, м3/ч	1,3	2,0	3,2	5,0	6,3	12,5	20	30
Масса, кг, не более	7	7,5	9,5	13	14,5	22	34,5	40
Зона пропорциональности, °С, не более	10						12,5
Максимальный перепад давления на регулирующем клапане, МПа	0,6						0,4
Условное давление регулирующей среды PN, МПа	1							0,63
Пределы настройки, °С	0…40; 20…60; 40…80; 60…100; 80…120; 100…140; 120…160; 140…180
Давление регулируемой среды в месте установки термосистемы, МПа	1,6
Длина дистанционной связи, м	1,6; 2,5;  4;  6; 10
Температура регулирующей среды, °С	от -15 до +225
Погрешность установки температуры по шкале настройки, °С, не более	±3
Относительная протечка в % от Kv, не более	0,1 (ДО); 0,25 (ДЗ)
Зона нечувствительности, °С, не более	1
Постоянная времени, с, не более	100
Присоединение к трубопроводу	фланцевое по ГОСТ 33259-2015 тип 21, исполнение В

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/Теплоконтроль/Руководство по эксплуатации регулятора температуры РТ-ДО(ДЗ).pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Теплоконтроль/Инструкция по техничекскому обслуживанию РТ-ДО.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Теплоконтроль/Инструкция по техничекскому обслуживанию РТ-Д3.pdf
