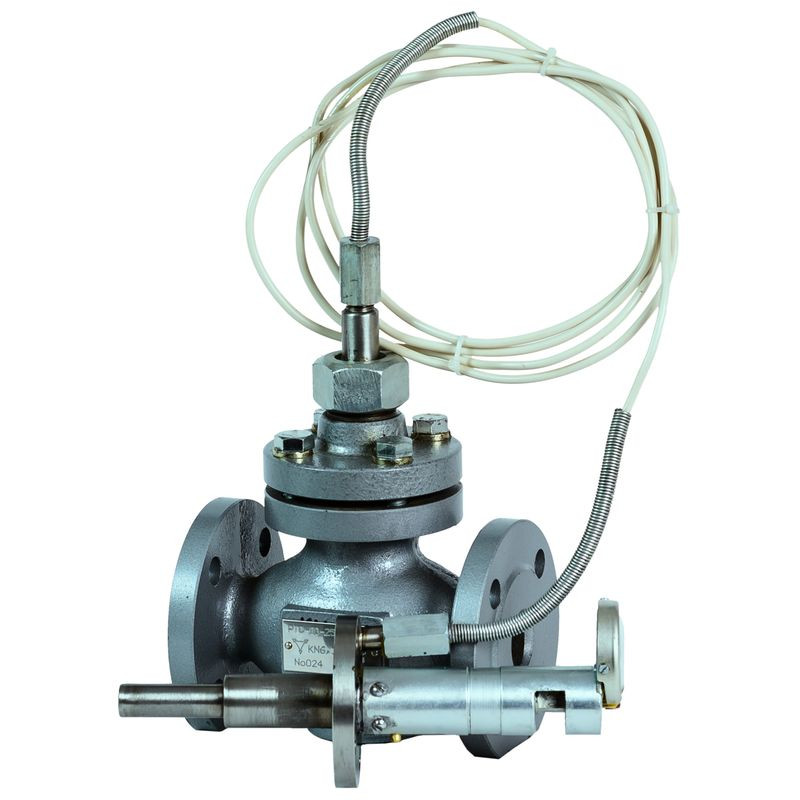

Регулятор температуры дистанционный РТС-ДО(ДЗ)

Описание регулятора темературы дистанционного РТС-ДО(ДЗ)

Регуляторы температуры типа РТС-ДО(ДЗ) предназначены для автоматического поддержания заданной температуры регулируемой среды путём изменения расхода жидких сред, неагрессивных к материалам регулятора в условиях эксплуатации, установленных ГОСТ Р 52931-2008 для группы С4. Корпусные детали регулятора изготавливаются из: чугуна СЧ 20, стали 20Л, нержавеющей стали 12Х18Н10Т, высокопрочного чугуна ВЧ40. Корпусные детали из ВЧ40 рассчитаны на давление PN25. Выпускаются по СНИЦ.423117.031ТУ. Присоединительные размеры фланцев по ГОСТ 33259-2015.
Регулирующий орган регулятора имеет встроенный «пилот», что позволило обеспечить взаимозаменяемость термосистем для всех Ду.
Варианты исполнения регуляторов температуры: РТС-ДО- с двухходовым нормально открытым регулирующим органом (клапан закрывается при повышении температуры); РТС-ДЗ- с двухходовым нормально закрытым регулирующим органом (клапан открывается при повышении температуры).
Регуляторы предназначаются для нагревательных и охладительных систем индустриальных, коммунальных и бытовых установок, например: для систем центрального отопления, вентиляции и кондиционирования, охладителей двигателей, теплообменников, бойлеров и других объектов в соответствии с их технической характеристикой.

Технические характеристики регулятора температуры РТС-ДО(ДЗ)

Параметр	Значения
Диаметры условного прохода, DN мм	32	40	50	65	80	100	125	150
Пределы настройки регулируемой температуры, °С	0-100; 100-200
Условная пропускная способность, Кv, м³/ч	10	12,5	25	40	60	100	160	250
Минимальная пропускная способность Kvmin при перепаде давления 0,1 МПа, м3/ч	5,0	6,3	12,5	20	30	50	80	125
Длина дистанционной связи, м	1,6; 2,5; 4,0; 6,0; 10,0
Условное давление PN, МПа	1,6			1
Допустимый перепад на регулирующем органе ∆Р, МПа (кгс/см2) не более	0,6 (6)			0,4 (4)
Минимальный перепад давления на клапане PN, МПа	0,1
Зона пропорциональности, °C, не более	10
Зона нечувствительности, °C, не более	1
Постоянная времени, с, не более	60
Допустимая протечка в % от Кv, не более	0,5
Температура регулирующей среды, °С	от 0 до + 225
Допустимая температурная перегрузка, в течение не более 20 мин.	100°С выше предела настройки
