Testo 435-1 многофункциональный измерительный прибор

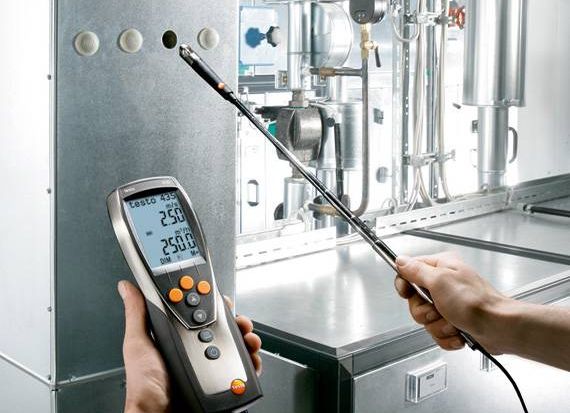

Измерение скорости потока в вентиляционном воздуховоде с помощью термоанемометра и анемометра-крыльчатки

Для измерения скорости потока и объёмного расхода в вентиляционных воздуховодах компания Testo предлагает компактные анемометрические зонды и трубки Пито.

При выборе подходящего зонда или измерительного прибора необходимо учитывать интенсивность потока в вентиляционном воздуховоде. Интенсивность потока можно подразделить на три условных диапазона:

• Низкая скорость потока: 0 - 5 м/с → термоанемометры и зонды температуры
• Средняя скорость потока: 5 - 40 м/с → лучше всего подходит анемометр-крыльчатка диаметром 16 мм)
• Высокая скорость потока: 40, 70 и 100 м/с → наиболее подходящими характеристиками обладает трубка Пито (область применения и типы измерений представлены далее по тексту)

Сенсоры скорости потока для измерений в воздуховодах снабжены телескопическими штангами для упрощения использования в крупных воздуховодах. При необходимости наряду с измерением интенсивности потока можно также измерять температуру и влажность с использованием одного и того же зонда. В зависимости от интенсивности потока в воздуховоде выберите зонд температуры, зонд-крыльчатку или трубку Пито.

Измерение на выходе воздуховода

Объёмный расход на входе и выходе любого воздуховода должен соответствовать по расчётам базовым требованиям к экономичности работы системы.

Для измерения объёмного расхода на выходах воздуховодов хорошо подходят анемометры-крыльчатки больших размеров диаметром 100 мм, поскольку такие анемометры позволяют захватывать большую площадь сечения воздуховода, что, в свою очередь, позволяет определять возмущение потока в области воздухораспределительной решётки (эффект петли).

Для измерения интенсивности оттока/притока в области щелей воздухораспределительной решётки и дисковых клапанов прекрасно подходит воронка для измерения объёмного расхода и большой анемометр-крыльчатка диаметром 100 мм . Значение общего объёмного расхода регистрируется с помощью воронки без необходимости пересчёта по скорости потока и площади сечения. Это простой метод измерения объемного расхода, позволяющий получить достоверные результаты.

Определение качества воздуха в помещении (CO2)

Низкое качество воздуха по причине высоких концентраций CO2 может вызывать усталость, отсутствие концентрации внимания и даже заболевания. По этой причине для обеспечения надлежащего качества воздуха необходимо принять соответствующие меры во избежание превышения концентрации CO2 свыше 1 000 ппм. Значения концентрации от 700 до 1 500 могут рассматриваться как "эталонные значения".

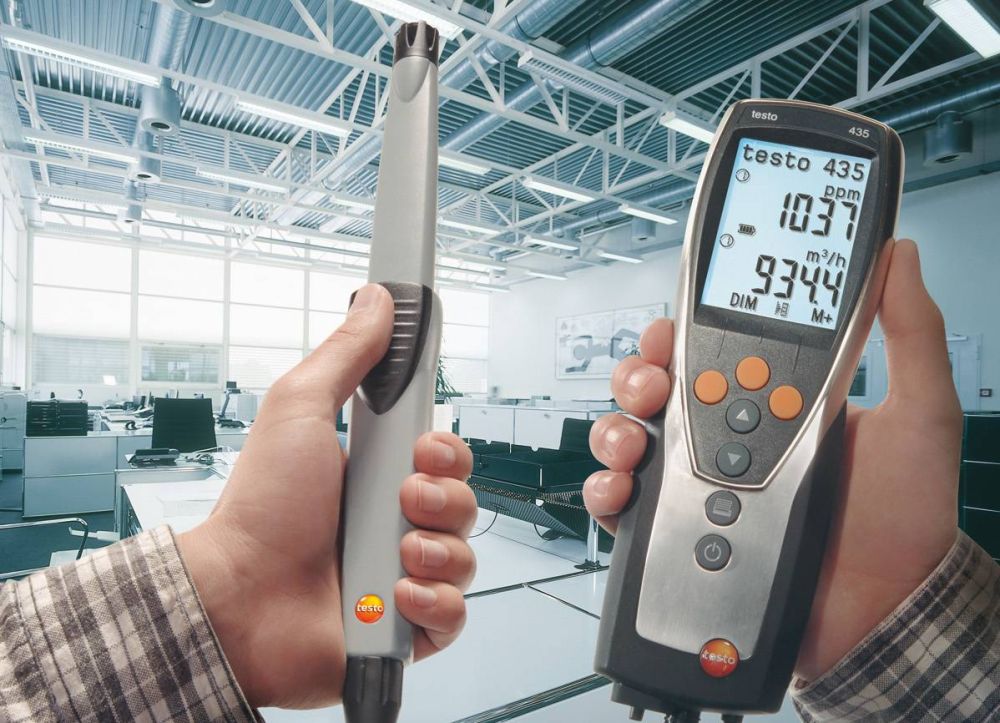

Для контроля качества воздуха в помещениях лучше всего подходит зонд качества воздуха (№ заказа – 0632 1535). Данный зонд подходит для одновременной регистрации концентраций CO2, температуры, относительной влажности и абсолютного давления.

Измерение CO

Угарный газ (CO) – это газ без цвета, запаха и вкуса, но обладающий высокой токсичностью. Он образуется в результате неполного сгорания веществ с содержанием углерода, таких как уголь, древесина, дизельное топливо, природный газ и пр. в нагревателях и двигателях сгорания. Концентрация CO быстро возрастает, особенно при недостатке кислорода. Это может представлять угрозу здоровью.

Для обнаружения даже самых низких концентраций CO в окружающем воздухе прекрасно подходит зонд окружающего CO с прибором testo 435-1.

Измерение лучистого тепла

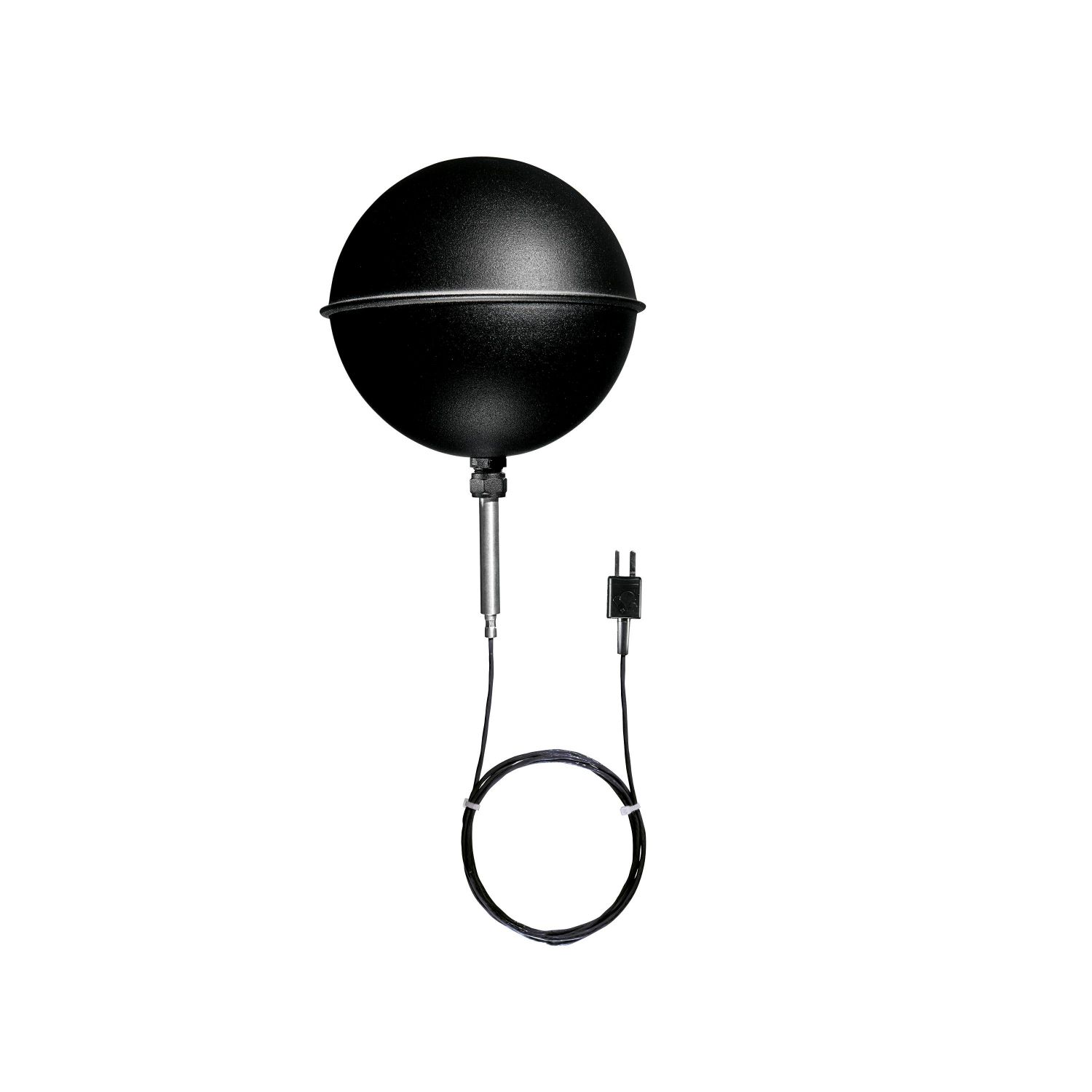

Многофункциональный измерительный прибор testo 435 – это надёжный инструмент для измерения теплового комфорта. Приобретаемый отдельно съёмный сферический термометр позволяет измерять лучистое тепло (иными словами, расчётную температуру или температуру комфортности). Результаты измерения расчётной температуры с использованием сферического термометра диаметром 150 мм должны совпадать с температурой комфортности до +/- 0,41 K.

Измерение температуры в помещении (температуры воздуха и расчётной температуры) должно проводиться только в выбранной точке и при тех же общих условиях, что и измерение движения воздуха в помещении.

Измерение температуры воздуха и поверхностной температуры

Для комфортного пребывания и повышения производительности труда чрезвычайно важна правильная вентиляция. Наряду с дизайном помещения и личным восприятием также существует и ряд других факторов, создающих приятный микроклимат в помещении. Это воздух в помещении, температура стен, окон, полов и потолков.

Для прибора testo 435 существует целый ряд зондов температуры серии TE. Для определения возможности образования точки росы и плесени прекрасно подходит поверхностный зонд и зонд влажности.
