Регистратор Graphtec GL840-WV электронный
Краткое описание электронного регистратора Graphtec GL840-WV (арт:GL840-WV):
Модульный многофункциональный регистратор данных (логгер) Graphtec GL840 высокого напряжения предназначен для регистрации, хранения и управления потоками информации, поступающей от различных типов измерительных датчиков.
Отличительные особенности:
- 20 аналоговых входных каналов с возможностью расширения до 200;
- 4 дискретных входных канала;
- 4 дискретных выхода сигнализации;
- Все входные каналы прибора изолированы, что гарантирует отсутствие повреждения сигналов от помех других каналов;
- Входы GL840 подходят для точных комбинированных измерений напряжения, температуры, влажности, логических и импульсных сигналов;
- Применение токовых клещей, датчиков напряжения, температуры, влажности, импульса, логики позволяет одновременно фиксировать, сравнивать и просчитывать несколько разных видов измеряемых величин;
- Возможность расширение цепи соединения клеммных блоковдля необходимости сбора данных из нескольких точек одновременно;
- Гибкое срабатывание
- Встроенный 7-дюймовый цветной дисплей
- Встроенная работа веб-сервера для удаленных операций
- Поддержка съемной карты памяти SD до 32 Гб
- Включает 4 Гб внутренней энергонезависимой памяти
- Работает как автономно, так и с ПК
- В состав комплектации устройства может быть опционально включен Wi-Fi модуль для осуществления беспроводной сбора и передачи данных;
- Включает программное обеспечение для ПК.
Внешний вид Graphtec GL840-WV:

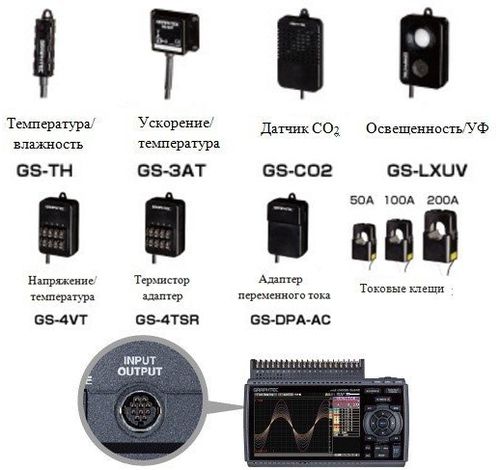

Внешний вид дополнительных датчиков и адаптеров для регистратора GL840:
Технические характеристики:
| Параметры | Значения | ||
|---|---|---|---|
| Количество входных аналоговых каналов | 20 каналов в стандартной конфигурации, расширение до 200 каналов | ||
| Количество аналоговых входных клеммных блоков | Присоединяется до 10 клеммных блоков (20 каналов на клеммный блок), в стандартной комплектации: 1 клеммная панель | ||
| Тип входных аналоговых клеммных панелей | Многофункциональный тип панели ввода, панель ввода предельных напряжений | ||
| Порт подключения цифровых датчиков | 1 порт под датчик/клеммный адаптер ввода/ регистратор GL100 | ||
| Внешние входы/выходы*1 | Вход*2 | Триггер или выборка (1 канал), логический/импульсный (4 канала) | |
| Выход*3 | Оповещение (4 канала) | ||
| Интервал дискретизации | От 10 мс до 1 часа (от 10 мс до 50 мс только напряжение)*4, внешний сигнал | ||
| Масштабирование отображения диаграммы по шкале времени | От 1 сек до 24 часов/деление | ||
| Триггер, функция оповещения | Действия триггера | Запуск или остановка сбора данных по триггеру | |
| Повторение действия | Вкл./выкл (автоматический сброс) | ||
| Источник триггера | Начало: выкл., измерение сигнала, оповещение, внешний, время, подневный или временной интервал Окончание: выкл., измерение сигнала, оповещение, внешний, время, подневный или временной интервал | ||
| Настройка условий | Состояние: «ИЛИ» или «И» Аналоговый сигнал: подъем (высокий), падение (низкий), в окне, вне окна Логический сигнал: паттерн (комбинация всех входных сигналов в высоком или низком диапазоне) Импульс: количество учетных: подъем (высоких), падение (низких), в окне, вне окна | ||
| Вывод оповещения | Подача выходных сигналов при условии оповещении во входящем сигнале*5 | ||
| Функциональность импульсного входа | Режим чередующегося расчета | Расчет количества импульсов за интервал дискретизации и преобразование в количество чередующихся импульсов в минуту: за 1 чередование может быть установлено: 50, 500, 5000, 50тыс., 500тыс.,5млн., 50млн., 500млн. повторений в минуту/полная шкала | |
| Накопительный режим расчета | Накопление количества импульсов со старта вычисления: 50, 500, 5000, 50тыс., 500тыс., 5млн., 50млн., 500млн. расчетов/полная шкала | ||
| Моментальный режим расчета | Режим подсчета импульсов за интервал дискретизации: 50, 500, 5000, 50тыс., 500тыс., 5млн., 50млн., 500млн. расчетов/полная шкала | ||
| Функция вычисления | Межканальная | Сложение, вычитание, умножение и деление для аналогового входа | |
| Статистическая | Выбор двух расчетов из среднего, пикового, максимального, минимального, среднеквадратичного | ||
| Функция поиска | Выбор для аналоговых уровней сигналов, значения логических или импульсных или точек оповещения в собранных данных | ||
| Интерфейс для подключения к ПК | Ethernet (10 BASE-T/100 BASE TX), USB (высокоскоростной), беспроводные сети (использование B-568 опционально) | ||
| Запоминающее устройство | Информационное | Флеш карта(поддержка SDHS, объемом до 32 ГБ), поддерживается 2 слота для флеш карт*6 | |
| Сохраненный контент | Собранные данные, установленные настройки, снимки экрана | ||
| Режим сбора данных | Режим: стандартный, кольцевая функция, релейная функция. Кольцевая функция: сохранение последних данных (количество собранных данных 1000 – 2000000)*7 Релейная функция: сохранение данных во множество файлов без потери данных до тех пор, пока не остановится сбор данных | ||
| Повторное воспроизведение данных | Повторное воспроизведение собранных данных, сохраненных в GL840 (в GBD или CSV форматах) | ||
| Функция (программируемые единицы) масштабирования | Измеренные значения могут быть преобразованы в указанные запрограммированные единицы: - аналоговое напряжение: преобразуются в 4 используемые эталонные точки (аддитивность, мультипликативность); - температура: преобразуется в 2 используемые эталонные точки (аддитивность); - импульсные значения: преобразуются в 2 используемые эталонные точки (мультипликативность) | ||
| Возможности в процессе сбора данных | - отображение старых данных (использование режима разделения на два отображения (текущие и старые данные); - горячая замена флеш карт; - сохранение данных между показаниями | ||
| Отображение | Диагональ экрана | 7 дюймов TFT цветной LCD монитор (WVGA: 800х480 dots) | |
| Язык интерфейса | Русский, Английский, Французский, Немецкий, Китайский, Корейский, Испанский, Японский | ||
| Отображение информации*8 | Осциллограмма, осциллограмма Y-T с цифровыми значениями, цифровые значения, цифровые и статистические значения | ||
| Условия эксплуатации | От 0 до 45 С, при влажности от 5 до 85% (без конденсата) При работе от батареи от 0 до 40 С, зарядка батареи аккумуляторной от 0 до 35 С | ||
| Источник питания | Адаптер переменного тока | От 100 до 240 В, при 50/60 Гц (1 адаптер прилагается в стандартной комплектации) | |
| Питание от постоянного тока | От 8,5 до 24 В (необходим сетевой кабель постоянного тока (опция В-514)) | ||
| Аккумулятор | Устанавливаются 2 аккумулятора постоянного тока: 7,2 В, 2900 мА (опция В-517) | ||
| Потребление*9 | Максимально 38 ВА (в нагрузке и зарядке аккумулятора от переменного тока) | ||
| Габариты (ШхВхГ, не включая выступающие детали) | 240 х 168 х 52,5 | ||
| Масса *10 | 1035 г (порядка) | ||
| *1. Входной/выходной кабель для GL (опция В-513) необходим для передачи сигнала. *2. Входной сигнал: - диапазон напряжения: поднимается до 24 В (общая земля); - тип сигнала: напряжение, открытый коллектор, соединение (релейное); - предельное напряжение сигнала: порядка +2.5 В (Гистерезис порядка 0.5 В (от 2.5 В до 3.0 В)). *3. Выходной сигнал: открытый коллектор (подъем до 5 В, 5 кОм сопротивление) *4. Минимальный интервал изменения в используемых каналах. *5. Исходный порт может указывать каждый входной канал. *6. 4 ГБ флеш карта установлена в 1 слот в комплекте стандартной конфигурации. *7. Размер собранных данных ограничен 1/3 доступной памяти. *8. Режим отображения меняется каждый раз при переключении клавишей. В расширенном режиме цифрового отображения может быть указан отображаемый канал. В режиме отображения осциллограмм изменение амплитуды будет эффективней из последовательности точек отображений информации. *9. Максимальное значение потребляемой мощности, при данных условиях эксплуатации используйте адаптер переменного тока. Аккумулятор так же заряжается со включенным отображением на дисплее. *10. Включает адаптер переменного тока и аккумулятор. | |||
Документы:
Мы предлагаем для поставки температура и влажность логгеры. Регистратор Graphtec GL840-WV электронный, артикул 21708 по цене 308 595 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
