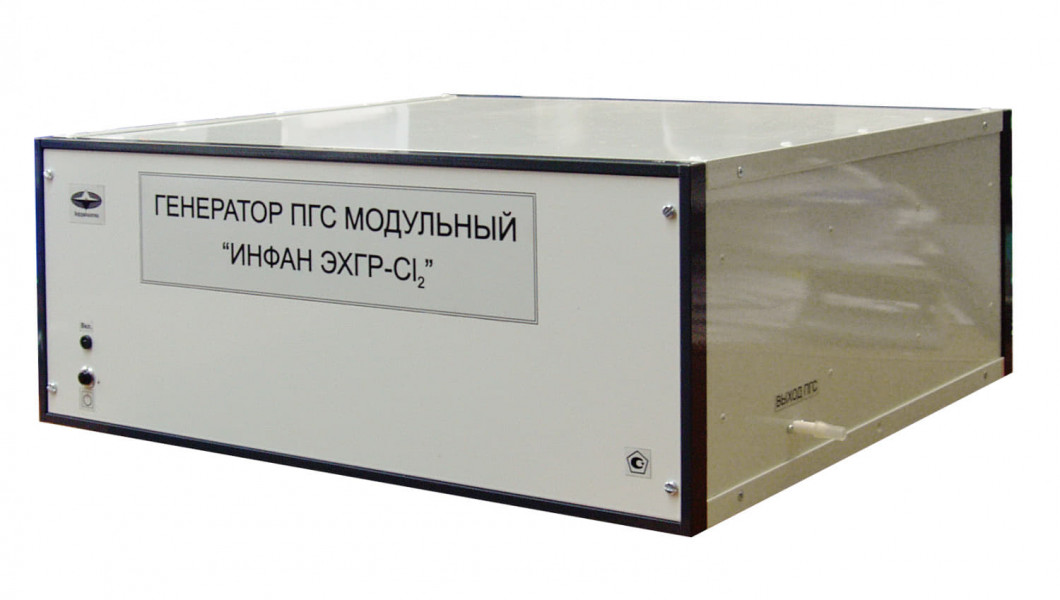

Генератор хлора ПГСМ ИНФАН ФХГ-HCl ЭХГР-Cl2

Описание генератора хлористого водорода ПГСМ ИНФАН ФХГ-HCl ЭХГР-Cl2

ФХГ - фотохимическая генерация HCl из Cl2, получаемого электрохимической генерацией

Принцип действия генератора основан на управляемом разбавлении газовой смеси с известной концентрацией целевого компонента. Исходная газовая смесь создаётся модулями генерации или подаётся из баллонов под давлением.

Модификации генераторов различаются по способу получения потока целевого компонента (Х):

• генерирование целевых компонентов: Cl2, HCl, HCN, HF, SO2 – модификации ИНФАН ЭХГ-Х, ИНФАН-ЭХГР-Х, ИНФАН ФХГ;
• разбавление целевых компонентов из баллонов под давлением – модификация ИНФАН ГР-Х.

Модификации различаются модулями генерации:

• модификации ИНФАН ЭХГ-Х, ИНФАН ЭХГР-Х: электрохимическая ячейка генерации одного из следующих целевых газов (Х): Cl2, HF, HCN, SO2;
• модификация ИНФАН ФХГ: электрохимические ячейки генерации H2 и Cl2 и модуль фотосинтеза HCl.

Рабочие эталоны 1-го разряда - генераторы поверочных газовых смесей модульные ИНФАН предназначены для приготовления поверочных газовых смесей (ПГС) с заданным содержанием целевых компонентов (Cl2, HCl, HCN, HF, SO2, СН4, С3Н8, С6Н14, СО, СO2, Н2, Н2S, NH3, О2) в воздухе (азоте).

Генераторы поверочных газовых смесей модульные ИНФАН являются рабочими эталонами 1-го разряда в соответствии с Государственной поверочной схемой для средств измерений содержания компонентов в газовых средах ГОСТ 8.578-2008 и служат для передачи единицы молярной доли (массовой концентрации) целевых компонентов в воздухе или азоте.

Принцип действия генератора основан на управляемом разбавлении газовой смеси с из- вестной концентрацией целевого компонента. Исходная газовая смесь создаётся модулями ге- нерации или подаётся из баллонов под давлением

Генераторы имеют встроенное программное обеспечение, разработанное фирмой- изготовителем специально для решения задач приготовления поверочных газовых смесей.

В качестве газа-разбавителя используются газы поверочные нулевые (ПНГ): очищенный воздух или азот особой чистоты по ГОСТ 9293-74.

Характеристики "ИНФАН ФХГ-HCl ЭХГР-Cl2":

• Пределы допускаемой относительной погрешности генераторов модификации ИНФАН ГР-Х:
  • с 1-им модулем разбавления 6 %
  • с 2-мя модулями разбавления 7 %.
• Пределы допускаемой относительной погрешности коэффициента разбавления генераторов модификации ИНФАН ГР-Х: 3 %
• Пределы допускаемой относительной погрешности установления расхода газа-разбавителя и исходной ГС: ±2 %
• Пределы допускаемой относительной погрешности поддержания расхода за 8 ч непрерывной работы: ±1 %
• Предел времени перехода от одного значения концентрации до другого – 120 с.
• Диапазоны установки расходов:
  • газа – разбавителя: (0,07 - Qр макс) дм3/мин; где Qр макс = 0,49 или 4,5 дм3/мин
  • исходной ГС: (0,01 - 0,48) дм3/мин
  • установки расходов ПГС через адаптер: (0,3 – 0,5) дм3/мин.
• Максимальное время непрерывной работы не менее 8 ч.
• Время прогрева: не более 5 мин
• Полная потребляемая мощность, не более 100 В•А.
• Средняя наработка на отказ не менее 10000 ч, замена расходных элементов (в т.ч. не- обходимость добавления электролита в ячейки электрохимических модулей) отказом не считается.
• Полный средний срок службы генератора не менее 10 лет.
• Питание генератора от сети переменного тока напряжением (220 – 22) В, частотой (50 – 1) Гц.
• Условия эксплуатации:
  • температура окружающего воздуха (20 – 5) С
  • атмосферное давление от 84 до 106,7 кПа
  • относительная влажность (30 – 70) % при температуре 30 С.

Диапазоны воспроизведения концентраций в генераторах модификации ИНФАН ГР-Х

Определяемый компонент (Х)	Диапазон воспроизведения
	массовой концентрации, мг/м3	объемной доли, млн-1
Метан (СН4)	150 - 12700	230 - 19100
Пропан (С3Н8)	150 - 13400	82 - 7300
Гексан (С6Н14)	50 - 14300	15 - 4100
Оксид углерода (СО)	10 - 4500	8 - 3900
Диоксид углерода (СO2)	200 - 90000	110 - 50000
Водород (Н2)	3,1 - 1400	40 - 17300
Сероводород (Н2S)	3,0 - 1350	2 - 900
Аммиак (NH3)	10 - 4500	15 - 6500
Кислород (О2)	1,3 – 400 г/м3	0,1 - 30 % об
Диоксид серы (SO2)	5,0 - 22500	1,9 - 860

Примечание:
1. Диапазон воспроизведения концентрации компонента рассчитан при использовании исходных ГС – стандартных образцов состава газовых смесей в баллонах под давлением по ТУ 6-16-2956-92 с содержанием определяемого компонента не более 2 % (об.), кроме метана - 2,2 % (об.), углекислого газа – 5,0 % (об.) и кислорода - 30 % (об).

2. При использовании воздуха в качестве газа-разбавителя объемная доля углеводородов в исходной ГС в баллоне под давлением не должна превышать 50 % НКПР (нижний концентрационный предел распространения пламени), значения которых приведены в ГОСТ Р 52136-2003.

Габаритные размеры и масса модулей генераторов

Наименование	Габаритные размеры, мм, не более			Масса, кг, не более
	длина	ширина	высота
Блок управления и пневматики	500	500	250	10,0
Электрохимический модуль	200	200	220	2,0
Модуль фотосинтеза	650	200	150	8,0
Модуль разбавления	500	500	250	6,0

Комплект поставки:

№	Наименование	Количество
1	Блок управления и пневматики (БУП)	1 - шт.
2	Комплект: ЭХЯ Cl2, ЭХЯ H2, модуль фотосинтеза	1 - шт.
3	Компьютер с программным обеспечением	1 - шт.
4	Вентиль плавной регулировки АПИ4.463.002	1 - шт.
5	Тройник	1 - шт.
6	Руководство по эксплуатации	1 - шт.
7	Методика поверки	1 - шт.
8	Адаптер	1 - шт.
9	Комплект соединительных фторопластовых трубок	1 - шт.

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/Информаналитика/Руководство по эксплуатации ИНФАН ЭХГР-Cl2.pdf

Мы предлагаем для поставки стационарные газоанализаторы генераторы газов. Генератор хлора ПГСМ ИНФАН ФХГ-HCl ЭХГР-Cl2, артикул 312741 по цене 1 387 488 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
