Стационарный газоанализатор КОЛИОН-1В-03С

Колион-1В-03С - газоанализатор стационарный двухкальный. При превышении пороговых значений, прибор включает свето-звуковую сигнализацию и формирует релейные сигналы для управления внешними устройствами. Измерения производятся по следующим каналам:

1) Датчик ФИД на углеводороды нефти

2) Датчик электрохимический на сероводород (H2S)

Устройство КОЛИОН-1В-03С

Газоанализатор выполнен в виде двух блоков взрывозащищенного исполнения.

1. Блок измерительный (БИ) - устанавливается во взрывоопасной зоне и имеет маркировку взрывозащиты 1Ex ib IIB T4 Gb

2. Блок питания и выходных сигналов (БПВС) - устанавливается вне взрывоопасной зоны и имеет маркировку [Ex ib Gb] IIB.

Соединяются эти блоки кабелем питания ШВВП и сигнальным КСПВГ 2х0,35 (0,5) мм. Расстояние между зависит от сечения жилы. Максимальное расстояние составляет 150 метров.

Анализируемая проба непрерывно принудительно прокачивается через сенсоры с помощью встроенного компрессора. Значение концентраций онлайн выводится на дисплей блока индикации. Имеется 2 порога по каналу ФИД и один порог по каналу сероводорода. Реле находятся в БПВС.

Особенности

Датчик ФИД позволяет контролировать диапазоны концентраций как по шкале ПДК, так и по шкале НКПР.

Возможность селективного измерения сероводорода (H2S) в присутствии углеводородов

Датчик ФИД "не отравляется" химическими соединениями и не имеет эффекта "памяти"

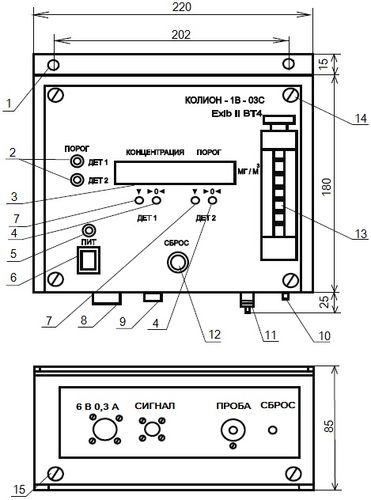

Внешний вид и габаритные размеры БИ

Внешний вид и габаритные размеры БПВС

Технические характеристики

Параметры			Значения
Принцип измерения (тип сенсора)			фотоионизационный электрохимический
Диапазон измерения, мг/м3: - ФИД - H2S			0 - 2000 0 - 30
Диапазон установки порогов срабатывания сигнализации, мг/м3 - ФИД - H2S			от 10 до 1999 от 3
Число порогов			4 порога (2 для ФИД, 2 для электрохимического сенсора) (пороги устанавливаются на предприятии-изготовителе)
Время выхода на режим после включения, сек			не более 15
Основная погрешность измерения, %	ФИД	- в диапазоне 0 – 10 мг/м3 - в диапазоне 10 – 2000 мг/м3	±15 (приведенная) ±15 (относительная)
	H2S	- в диапазоне 0 –10 мг/м3 - в диапазоне 10 – 30 мг/м3	±15 (приведенная) ±15 (относительная)
Время выхода на режим после включения, мин			не более 15
Индикация			световая, звуковая, цифровая
Выходные сигналы			"сухие" контакты реле на каждый порог сигнализации токовый выход 4-20 мА RS-485
Питание газоанализатора			220 В, 50 Гц
Потребляемая мощность, не более			12 ВА
Маркировка взрывозащиты			1ExibIIBT4
Степень пылевлагозащиты			IP40
Полная масса , кг			3
Габаритные размеры, мм: - БИ - БПВС			220х220х105 220х210х90
Масса, кг: - БИ - БПВС			2,0 1,5
Время установления показаний на уровне 90% от измеряемой концентрации, не более, с: - ФИД - ЭХД			15 90
Максимальная длина газоподводящей линии не более, м			10
Средняя наработка на отказ, не менее, ч			10000
Средний срок службы, не менее: - газоанализатор - ФИД - ЭХД			6 лет 10000 ч 1 год
Максимальная длина кабеля «ПИТАНИЕ» в зависимости от сечения жилы, м: - 0,50 мм2 - 0,75 мм2 - 1,0 мм2 - 1,5 мм2 - 2,0 мм2			до 35 до 55 до 75 до 110 до 150
Межповерочный интервал			12 месяцев
Гарантийный срок эксплуатации газоанализатора			18 месяцев
Температура окружающей среды			от -20°С до 45°С
Относительная влажность воздуха			от 30 до 95% (неконденсируемая)
Атмосферное давление			от 84 до 106,7 кПа

Комплект поставки

Наименование	Количество
Блок измерительный (БИ)	1 шт.
Блок питания и выходных сигналов (БПВС)	1 шт.
Элементы пробоотборного устройства	1 комплект
Трубка	(500±50) мм
Розетка кабельная ШР16П2НШ5	2 шт.
Розетка кабельная с кожухом РС4ТВ	1 шт.
Розетка кабельная с кожухом РС7ТВ	2 шт.
Розетка кабельная 2РМ24КПН19Г5В1	1 шт.
Вставка плавкая ВПТ6-5(6)-0,5(0,63)	1 шт.
Микронасос	1 шт.
Фильтр противопылевой	5 шт.
Паспорт	1 шт.
Руководство по эксплуатации	1 шт.
Методика поверки	1 шт.

Мы предлагаем для поставки стационарные газоанализаторы для воздуха рабочей зоны. Стационарный газоанализатор КОЛИОН-1В-03С , артикул 313617 по цене 128 406 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
