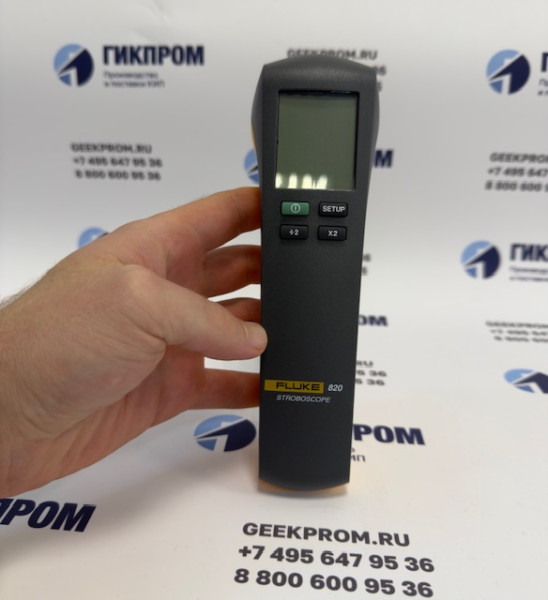

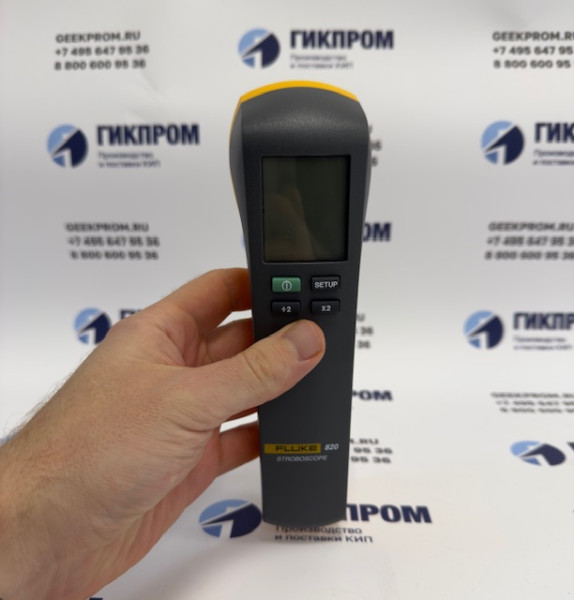

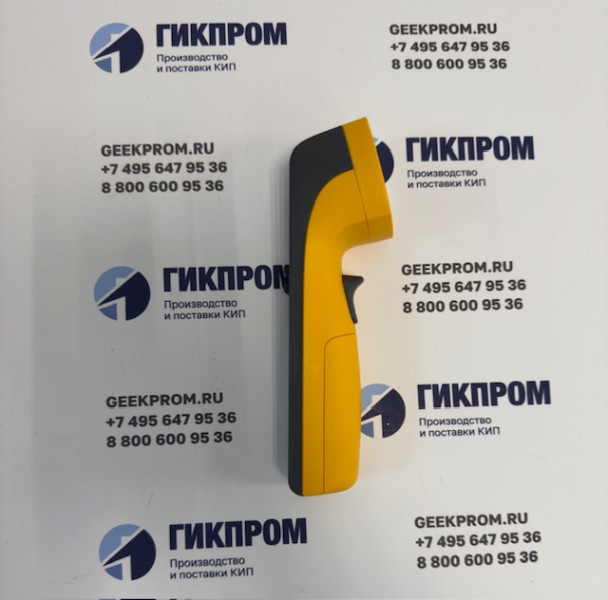

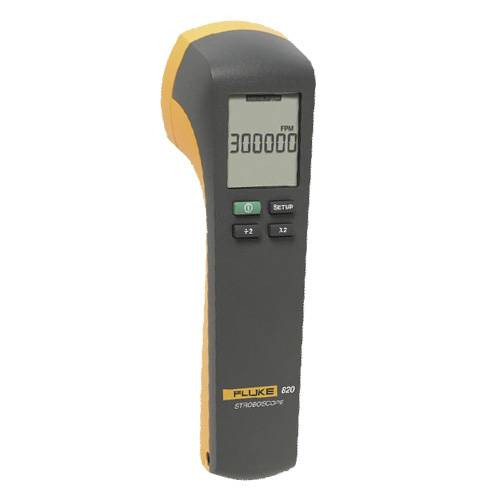

Стробоскоп Fluke 820-2
Описание светодиодного стробоскопа Fluke 820-2:
Определить скорость работы вращающегося оборудования может быть нелегко, но светодиодный стробоскоп Fluke 820-2 упрощает этот процесс, позволяя проводить диагностику механизма останова без фактической остановки или контакта с машиной.
Если вы пытаетесь диагностировать паразитные колебания, проскальзывание или нежелательные искажения, светодиодный стробоскоп Fluke 820-2 является идеальным современным инструментом для устранения неисправностей, исследования процесса или изделия, новых разработок.
Светодиодный стробоскоп Fluke 820-2 — больше, чем просто прибор для измерения скорости вращения машин без физического контакта. Он также является прекрасным инструментом диагностики для следующих задач:
- Машины с ременным приводом — вентиляторы ОВКВ, насосы
- Роликовые подшипники, валы, зубья шестерни и другие компоненты машины
- Муфты и зубчатые колеса
- Фундаменты — резонансные колебания
- Износ или повреждения кабелей и трубопроводов
- Процессы смешивания и дозировки
Кроме того, светодиодный стробоскоп Fluke 820-2 может использоваться в качестве стробоскопического тахометра для измерения скорости вместо лазерного тахометра. Чтобы использовать стробоскоп, измеряемый компонент должен быть в пределах видимости и иметь опознавательный знак, который можно использовать в качестве точки отсчета. Стробоскопический тахометр является полезным инструментом, поскольку вы не всегда можете получить доступ к валу машины, чтобы приклеить светоотражающую ленту для использования лазерного тахометра, или создать контакт с движущимся валом, чтобы использовать контактный тахометр. При использовании стробоскопа вы можете установить частоту вспышек от 30 вспышек в минуту.
Используйте Fluke 820-2 для следующего:
- Турбины с переменной скоростью и частым изменением скорости
- Двигатели с частотно-регулируемым приводом, скорость которых может меняться, но не изменяется часто
- Обнаружение скорости вращения ремня и поиск проскальзывания ремня
- Обнаружение компонентов элементов машины — лопастей вентилятора, лопаток насоса, винтов компрессора и зубьев шестерни
- Исследование скорости вращения и частоты
- Измерение проскальзывания
Отличительные особенности светодиодного стробоскопа Fluke 820-2:

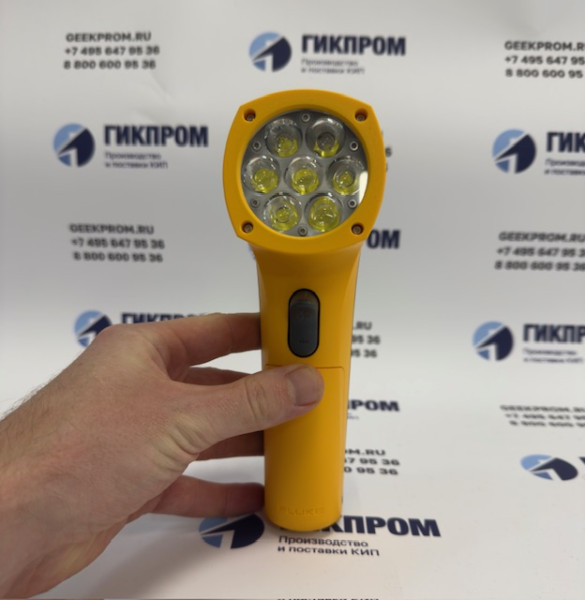

- Массив из 7 светодиодов высокой интенсивности – 4800 люкс при 6000 вспышек в минуту на 30 см
- Высокоэффективный светодиодный твердотельный источник света с равномерными характеристиками вспышек позволяет добиться более высоких скоростей срабатывания — 30–300 000 вспышек в минуту
- Цифровая широтно-импульсная модуляция для большей резкости изображений на высокой скорости
- В прочной и долговечной конструкции используются твердотельные светодиоды без нитей, газов, свободных полостей и стекла — падение на один метр
- Кварцевая точность системы управления — 0,02 % (± 1 знак)
- Многострочный ЖК-дисплей
- Проверка скорости вращения механизма без физического контакта или необходимости использовать светоотражающую ленту
- Опережение или замедление вспышки для просмотра зубьев шестерен, режущих поверхностей, повторов или «плавающего» оборудования
- Управление кнопками x2 и ÷2 для простоты регулировки
Регулируемая продолжительность вспышек
Для большинства задач подходит стандартная продолжительность вспышек без дополнительной регулировки. Для других приложений с более высокой скоростью или более крупными вращающимися объектами с большой площадью поверхности необходима регулировка вспышек. В системах, работающих с высокой скоростью, объекты могут перемещаться в течение короткого периода времени одной вспышки, в результате чего получается размытое изображение. При уменьшении продолжительности импульса остается меньше времени на перемещение объектов, и изображение будет выглядеть четче.
Характеристики светодиодного стробоскопа Fluke 820-2:
| Параметр | Значения |
|---|---|
| Механические характеристики | |
| Размеры (В х Ш х Д) | 5,71 см x 6,09 см x 19,05 см |
| 2,25 д. x 2,4 д. x 7,5 д. | |
| Вес | 0,24 кг |
| Характеристики условий эксплуатации | |
| Рабочая температура | От 0 °C до +45 °C |
| Температура хранения | от –10 °C до +50 °C |
| Допустимая влажность при работе (без конденсации) | Без конденсации (< 10 °C) |
| 90 % отн. вл. (от 10 °C до 30 °C) | |
| 75 % отн. вл. (от 30 °C до 40 °C) | |
| 45 % отн. вл. (от 40 °C до 50 °C) | |
| Абсорбция/коррозия | 30 °C, 95 % отн. вл., 5 дней |
| Обычные функции прибора | |
| Высота над уровнем моря при эксплуатации | 2000 м |
| Высота над уровнем моря при хранении | 12 000 м |
| Вибрация | MIL-PRF-28800F Класс 2 |
| Сопротивление ударам | Падение с высоты 1 м |
| Защищенность от электромагнитных помех (EMI), защищенность от радиопомех (RFI), электромагнитная совместимость (EMC) | EN61326-1:2006 |
| Соответствие стандартам безопасности | |
| Ведомственные разрешения | CE |
| Класс III (SELV) степень загрязнения 2 | |
| Прочие характеристики | |
| Частота вспышки | |
| Диапазон | От 30 до 300 000 вспышек в мин. |
| от 0,5 до 5 000 Гц | |
| Точность | 0,02 % |
| Разрешение | От 30 до 999 вспышек в мин. = 0,1 |
| от 1 000 до 300 000 = 1 | |
| от 0,5 Гц до 999 Гц = 0,1 | |
| от 1 000 Гц до 5 000 Гц = 1 | |
| Настройка частоты | Вспышки в мин. или Гц |
| Импульс вспышки | |
| Продолжительность | Регулируется в мкс или градусах |
| Задержка | Регулируется в мкс или градусах |
| Подсветка | |
| Цвет | Приблизительно 6500 К |
| Испускаемое излучение | 4 800 люкс при 6 000 вспышек в минуту на 30 см |
| Внешний триггер | |
| Метод | Разъем для внешнего управления |
| Высокий уровень | От 3 В до 32 В |
| Низкий уровень | < 1 В |
| Минимальная ширина импульса | Соединение 50 мкс |

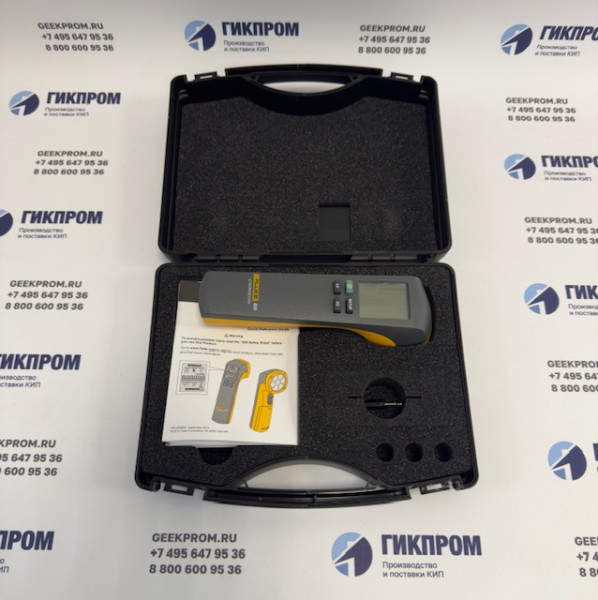

Комплект поставки Fluke 820-2:
| Наименование | Количество |
|---|---|

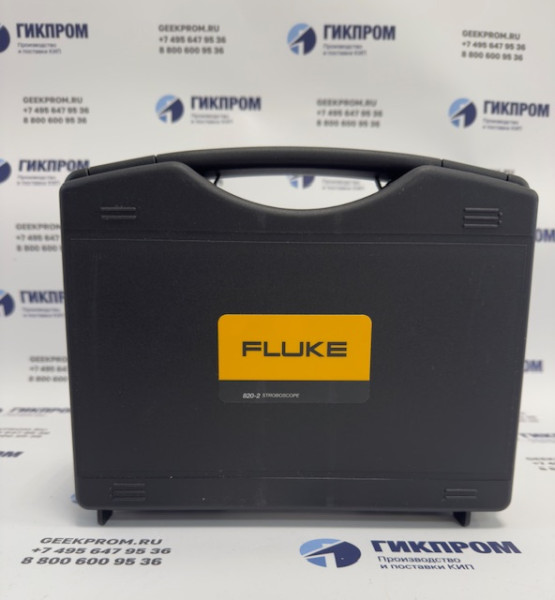

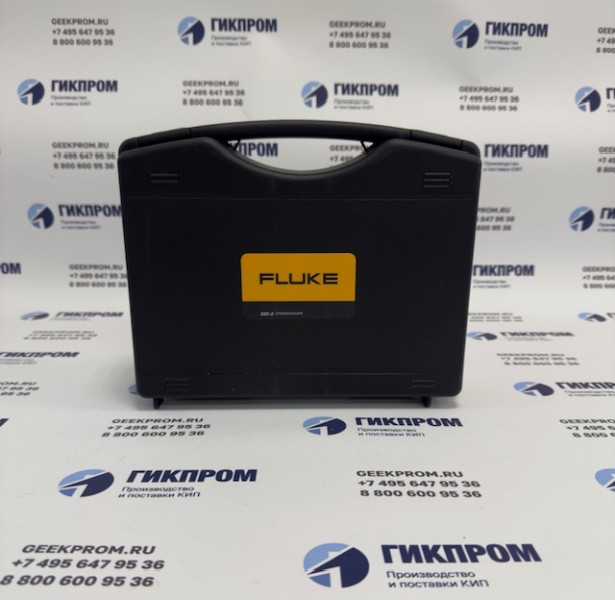

| Защитный чехол | 1 |
| Подключение внешнего триггера | 1 |
| Светодиодный стробоскоп Fluke 820-2 | 1 |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/FLUKE/Брошура Fluke 820-2.PDF
Мы предлагаем для поставки скорость вращения, свет и шум тахометры. Стробоскоп Fluke 820-2, артикул 21467 по цене 0 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
