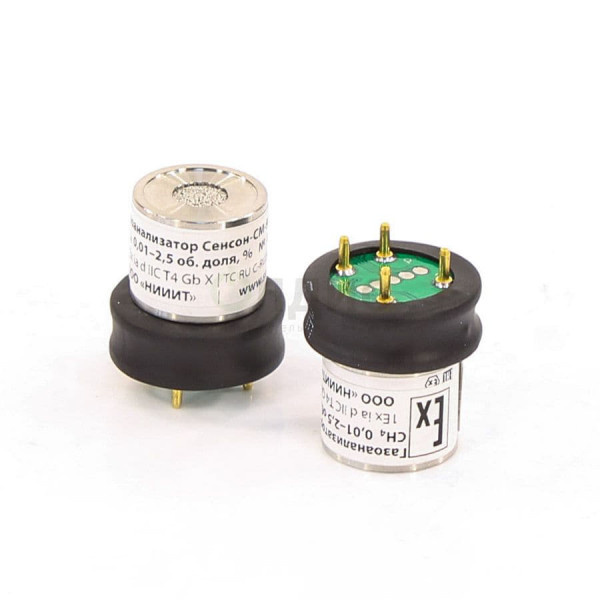

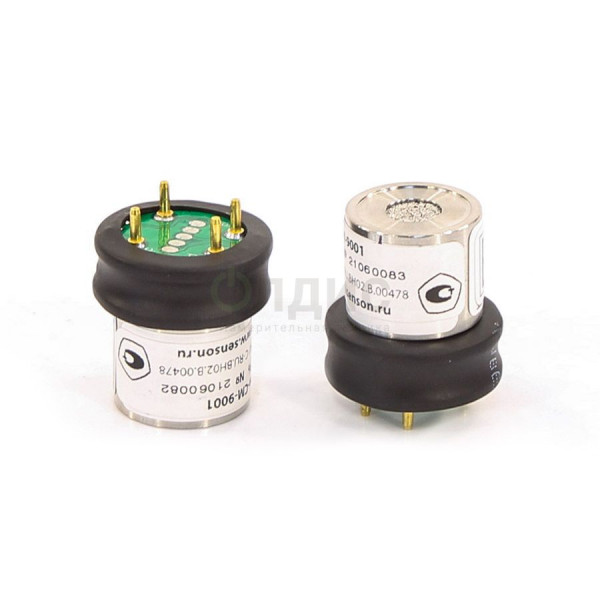

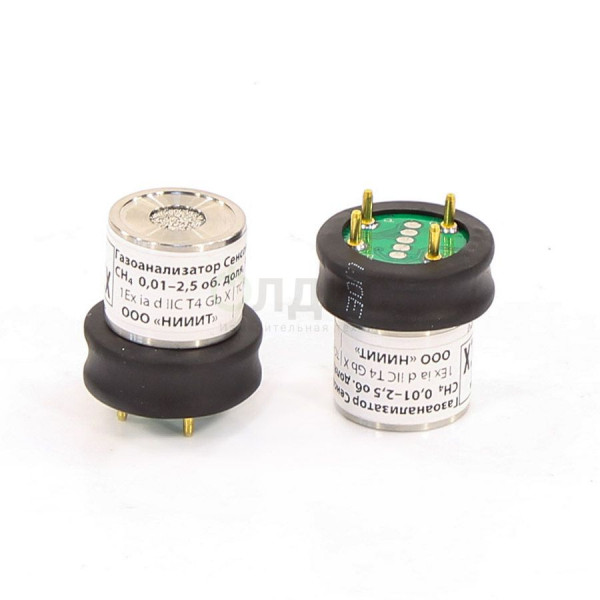

Интеллектуальный сенсорный модуль Сенсон-СМ-9001-CH-2-ТК

Краткое описание cтационарного газоанализатора Сенсон-СМ-9001-CH-2-ТК:

Интеллектуальный сенсорный модуль (сенсор) Сенсон-СМ-9001 предназначен для непрерывного контроля концентрации газа в рабочей зоне в модульном исполнении. Он обеспечивает высокий уровень противоаварийной защиты в зонах, где возможно превышение концентрации горючих и токсичных веществ, а также превышение/снижение концентрации кислорода.

Интеллектуальный сенсорный модуль (ИСМ), объединенный в едином конструктивном узле сенсор и модуль вторичной обработки, в котором хранятся калибровочные и другие заводские константы, а также поддерживается открытый, унифицированный цифровой интерфейс для подключения к внешним устройствам. В ИСМ сосредоточены все метрологически значимые элементы, и для работы с ним достаточно стандартных интерфейсов электропитания и передачи данных. Поэтому, данный модуль является завершенным газоанализатором — «Сенсон-СМ-9001», которому присвоен тип средства измерений.

Для работы «Сенсон-СМ-9001» необходимо только внешнее электропитание и любое устройство, поддерживающее последовательный порт UART, т.е. любой персональный компьютер или промышленный контроллер. Не требуется специализированного программного обеспечения, достаточно любой терминальной программы, например, входящей в комплект поставки ОС Windows.

Сенсоры Сенсон-СМ-9001 используются в газоанализаторах Сенсон-СВ-5021, Сенсон-СВ-5022, Сенсон-СВ-5023, Сенсон-СВ-5031, Сенсон-СД-7031, Сенсон-СД-7032, Сенсон-СД-7033 и поставляются взамен сенсоров, отработавших свой ресурс.

В зависимости от измеряемых веществ, в газоанализаторе Сенсон-СМ-9001 используются газочувствительные сенсоры, основанные на различных принципах преобразования:

• полупроводниковый – на изменении электрического сопротивления газочувствительного слоя за счет адсорбции газообразного вещества поверхностью этого слоя;
• электрохимический – на возникновении ЭДС на электродах сенсора при химической реакции с измеряемым веществом;
• термокаталитический – на термохимической реакции горючего вещества с кислородом воздуха на поверхности катализатора чувствительного элемента с выделением тепла и изменением электрического сопротивления сенсора;
• оптический – на избирательном поглощении газами энергии в инфракрасной, видимой и ультрафиолетовой областях спектра.

Отличительные особенности Сенсон-СМ-9001-CH-2-ТК:

• модульный компактный дизайн;
• возможность автономного использования;
• легкость встраивания в различные газоаналитические системы;
• передача данных по каналу UART с открытым унифицированным протоколом передачи данных;
• подключается к любому компьюетру или промышленному контроллеру;
• возможность интеграции с газоаналитическими системами Сенсон

Исполнения сенсора Сенсон-СМ-9001:

• типовое - Сенсон-СМ-9001,
• с защитной оболочкой - Сенсон-СМ-9001-01.

Метрологические характеристики газоанализатора Сенсон-СМ-9001:

Контролируемый газ	Шкала	Диапазон измерения	Пределы основной относительной погрешности δ, %	Пороги	№ диапазона и тип сенсора
Углеводороды (CxHy)	% об.д.	0,05 - 0,5	±10	0,1 и 0,2	2 тк
	% об.д.	0,05 - 1	±10	0,1 и 0,2	2 оп

Технические характеристики газоанализатора Сенсон-СМ-9001-CH-2-ТК:

Параметры	Значения
Степень пылевлагозащиты	не ниже IP65
Маркировка взрывозащиты Сенсон-СМ-9001	1ExiadIIСT4GbХ
Выходной сигнал	цифровой сигнал по последовательному каналу UART
Напряжение питания сенсора, В	3,15±0,05
Потребляемая электрическая мощность (зависит от типа сенсора), не более, Вт	1
Время отклика на изменение нагрузки, мкс, не более	100
Отклонение входного напряжения под нагрузкой, мВ, не более	15
Кабель для подключения к источнику питания	длина не более 15 см, сечение не менее 0,2 мм2
Габаритные размеры Сенсон-СМ-9001, мм	25х25х35
Масса сенсора, кг	0,03
Гарантийный срок эксплуатации сенсора Сенсон-СМ-9001, мес.	12
Средний срок службы, лет: - сенсора Сенсон-СМ-9001 - чувствительного элемента	10 до 3
Условия эксплуатации газоанализатора Сенсон-СМ-9001:
Температура окружащей среды	от -60 до +50°С
Относительная влажность воздуха	до 95%, без конденсации влаги
Атмосферное давление	от 84 до 120 кПа

Устройство газового сенсора Сенсон-СМ-9001:

Сенсор газа Сенсон-СМ-9001 выполнен по модульному принципу и конструктивно состоит из:

• газочувствительного элемента;
• сенсорного модуля.

Газочувствительный элемент (сенсор) является неотъемлемой частью Сенсон-СМ-9001. При смене сенсора изменяются метрологические характеристики прибора. Поэтому замена сенсоров возможна только на заводе-изготовителе или в авторизованном сервис-центре и должна сопровождаться процедурой государственной поверки.

Сенсорный модуль залит герметизирующим компаундом и защищен электроизолирующей оболочкой. Он реализует все необходимые процедуры как для управления сенсором и обработки его электрических сигналов, так и для сопряжения с внешним оборудованием. Для подключения к внешнему оборудованию сенсорный модуль оснащен коннектором, исключающим возможность неправильного подключения.

Объединив газовый сенсор с модулем вторичной обработки (сенсорным модулем) в единый конструктивный узел, мы получаем интеллектуальный сенсорный модуль (ИСМ) (рис. выше). В нем хранятся калибровочные и другие заводские константы, а также поддерживается открытый, унифицированный цифровой интерфейс для подключения к внешним устройствам.

Поскольку все метрологически значимые элементы сосредоточены в ИСМ Сенсон-СМ-9001, а также благодаря тому, что он является полностью законченным устройством, данному модулю присвоен тип средства измерения. Таким образом, он является законченным газоанализатором. Действительно, для работы необходимо только внешнее электропитание и любое устройство, поддерживающее последовательный порт UART, т.е. любой персональный компьютер или промышленный контроллер. Причем не требуется никакого специализированного программного обеспечения, достаточно любой терминальной программы (например, входящей в комплект поставки ОС Windows). Что принципиально, периодической поверке и замене подлежит ТОЛЬКО сенсор Сенсон-СМ-9001.

Сенсор Сенсон-СМ-9001 является встраиваемым модульным устройством, для получения результатов измерений он должен быть подключен к внешнему устройству по последовательному каналу UART. В качестве такого устройства можно использовать компьютер, промышленный контроллер, газоанализатор Сенсон или любые другие аналогичные устройства любого производителя.

Документы:

https://geekprom.ru/wa-data/public/site/docs/Documentation/Senson/Руководство по эксплуатации Сенсон-СМ-9001.pdf
https://geekprom.ru/wa-data/public/site/docs/Documentation/Senson/Свидетельство об утверждении типа СИ.pdf
https://geekprom.ru/wa-data/public/site/docs/Documentation/Senson/Сенсон-СМ Приемущества.pdf
https://geekprom.ru/wa-data/public/site/docs/Documentation/Senson/Технический регламент таможенного союза.pdf
https://geekprom.ru/wa-data/public/site/docs/Documentation/Senson/Сертификат соответствия.pdf
https://geekprom.ru/wa-data/public/site/docs/Documentation/Senson/Методики поверки.pdf
https://geekprom.ru/wa-data/public/site/docs/Documentation/Senson/Описание типа СИ.pdf

Мы предлагаем для поставки сенсоры для aнaлизaторов газов сенсоры для aнaлизaторов газов. Интеллектуальный сенсорный модуль Сенсон-СМ-9001-CH-2-ТК, артикул 321358 по цене 25 944 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
