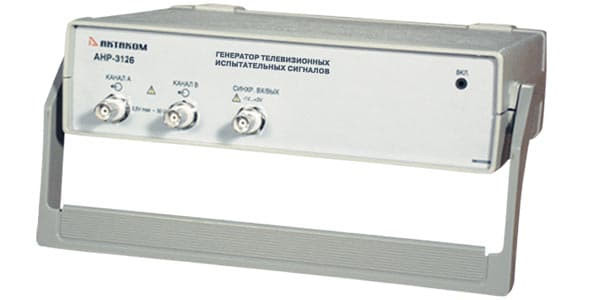

АНР-3125 USB Генератор телевизионных измерительных сигналов

Описание USB генератора телевизионных испытательных сигналов АНР-3125:

Генератор телевизионных измерительных сигналов в соответствии с ГОСТами 18471-73, 7845-79, используется при настройке и испытаниях ТВ-аппаратуры.

Выполнен в виде приставки к ПК. Является современной заменой Г6-35. Макс.ампл.вых. сигнала Uп-п=1,5 В, длина неповт. последоват. отсчетов 128 К. Дополнительные функции: 2 выхода, возможность загрузки сигнала из файла, вычисление характеристик сигнала, спектральный анализ, USB 1.1, и др.; ПО для Windows XP, питание 220/50-60 Гц, габариты 260х210х70, масса 1 кг

Гарантийный срок: 25 месяцев

• Качественный контроль телевизионного тракта!
• Генерация измерительных телевизионных сигналов по ГОСТ 18471-83

Генератор телевизионных сигналов предназначен для измерения основных качественных показателей телевизионных трактов линий связи, радиопередающих телевизионных станций, трактов аппаратно-студийных комплексов, радиорелейных, тропосферных и космических линий связи чёрно-белого и цветного телевидения по периодическим испытательным сигналам в соответствии с ГОСТ 18471-83.

Генератор телевизионных сигналов формирует периодические сигналы, предусмотренные ГОСТ 18471-83, а также любые измерительные сигналы, состоящие из стандартных элементов измерительных сигналов по ГОСТ 18471-83 размером до 25 строк. Задание формы и параметров сигналов производится пользователем с помощью компьютера. Дополнительно прибор также вырабатывает выходной сигнал для синхронизации запуска других приборов. Прибор предназначен для работы с компьютером по интерфейсу USB 1.1.

Отличительные особенности генератора сигналов АНР-3125:

Генератор телевизионных сигналов обеспечивает:

• выдачу на первом аналоговом выходе синхронизирующих и гасящих импульсов строк в соответствии со стандартом SECAM, периодических сигналов по ГОСТ 18471-83, а также любых измерительных сигналов, состоящих из стандартных элементов измерительного сигнала, предусмотренных ГОСТ 18471-83, размером до 25 строк;
• выдачу на втором аналоговом выходе синхронизирующих и гасящих импульсов строк в соответствии со стандартом SECAM;
• выдачу на цифровом выходе сигналов синхронизации прямоугольной формы с амплитудой, соответствующей уровню ТТЛ на нагрузке 1 кОм, длительностью не менее 25 нс;
• возможность плавной регулировки амплитуды видеосигнала (уровень белого), синхронизирующих импульсов строк и уровень чёрного;
• исключение синхронизирующих и гасящих импульсов строк из сигнала;
• синхронизацию с внешними устройствами;
• запись и чтение данных в файлы и из файлов как в универсальном текстовом формате, так и в графическом виде;
• обработку полученных данных с помощью внешних редакторов;
• распечатку полученных данных на принтере;
• выбор и настройку пользовательского интерфейса;
• возможность сохранения и считывания настроек прибора.

Технические характеристики USB генератора телевизионных испытательных сигналов АНР-3125:

• Количество аналоговых выходов: 2
• Количество цифровых выходов: 1
• Максимальное количество строк в сигнале: 25
• Номинальная амплитуда сигнала (на нагрузке 75 Ом): –0,3 В...+0,7 В
• Пределы регулирования амплитуды видео сигнала: 0,25 В...1,5 В
• Пределы регулирования амплитуды «уровня чёрного»: 0 В...1,5 В
• Пределы регулирования амплитуды синхросигналов: 0 В...–0,5 В

Прибор выполнен на базе 12-битового цифро-аналогового преобразователя (ЦАП). Для каждого сигнала программа формирует буфер данных, который по команде пользователя пересылается в память прибора.
Измерительный сигнал представляет из себя набор строк. Длительность каждой строки стандартная и составляет 64 мкс. Строка содержит строчные синхронизирующий и гасящий импульсы. Во внутреннем представлении программы каждая строка представляет собой список стандартных элементов измерительного сигнала.

Временные параметры стандартных элементов и строчных синхронизирующих и гасящих импульсов определены в ГОСТ 18471-83.  В программе хранится математическое описание каждого стандартного элемента измерительного сигнала.

В качестве параметров в него входят амплитуды синхронизирующего импульса, уровни чёрного и белого. Уровень строчных гасящих импульсов всегда равен 0 В. Пользователю предоставляется возможность задавать значения этих параметров в вольтах, используя регуляторы на панели регулировки амплитуды.

Кроме того, можно исключить из сигнала строчные синхронизирующие и гасящие импульсы.  Влияние описанных параметров на «осциллограмму» иллюстрируется следующими рисунками.

Комплект поставки АНР-3125:

1. Прибор
2. USB кабель тип А-В
3. Источник питания
4. Краткая инструкция
5. Руководство по эксплуатации *
6. Программное обеспечение AHP-3126-SW Программное обеспечение

Дополнительная комплектация USB генератора телевизионных испытательных сигналов АНР-3125:

• BNC кабель PTL-923 и PTL-924

Документы:
