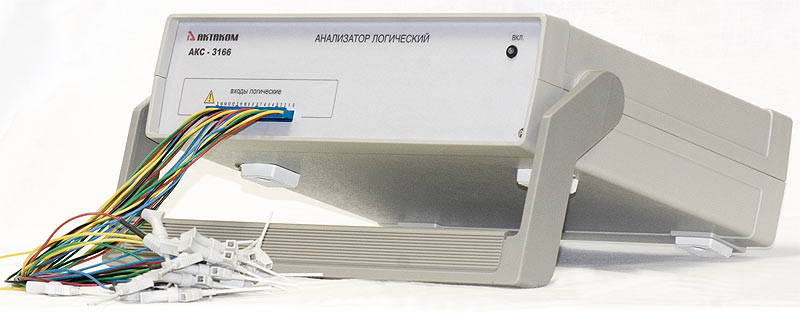

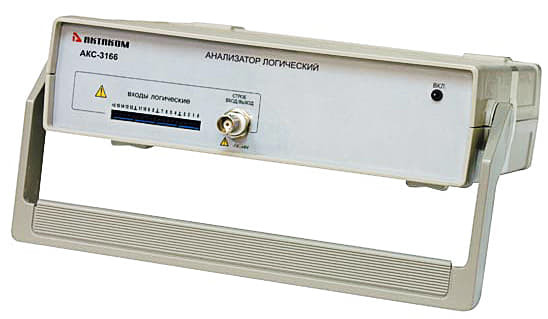

АКС-3166 Логический USB анализатор-приставка к ПК

Описание логического USB анализатора-приставки к ПК:

Логический анализатор предназначен для анализа потока цифровых данных одновременно по 16 каналам с частотой дискретизации до 200 МГц, а также может быть использован в качестве цифрового регистратора данных.

Буфер длиной 2М выборок на канал позволяет обеспечить высокую точность временных измерений достаточно длительных потоков данных. Гибкий набор вариантов синхронизации и шаблонов запуска позволяет обнаружить различные сбои в потоке данных, приводящие к нарушению работы аппаратуры.

Данный анализатор обеспечивает нормальную работу с аппаратурой, имеющую различные логические пороговые уровни входных сигналов, т. к. пороги выбираются пользователем.

Пользовательский интерфейс программы состоит из набора рабочих панелей (окон). Каждая панель содержит набор управляющих элементов (УЭ), позволяющих пользователю влиять на работу программы, и индикаторов, отображающих необходимую информацию.

В отличие от УЭ, на индикаторы пользователь непосредственно влиять не может. Большинство этих элементов являются частью стандартного интерфейса Windows и не требуют специальных пояснений по использованию.
Для управления программой пользователь может также использовать команды выпадающего меню главной панели.

Особенности логического USB анализатора-приставки к ПК:

• 16 каналов
• Диапазон частот дискретизации 2 кГц…200 МГц
• Длина записи 2М слова на канал
• Регулировка размера предзаписи и послезаписи
• Диапазон установки порогов срабатывания по входам ±2,5 В с дискретностью 20 мВ
• Режимы запуска: по наличию шаблона данных, по длительности шаблона данных, по фронту любого бита данных, по шаблону данных и/или по фронту любого бита данных в различных комбинациях
• Интерфейс связи с компьютером USB 1.1 и LPT (EPP)
• Профессиональные измерительные щупы позволяют легко и быстро осуществить подключение к контактам анализируемой платы

Технические характеристики логического USB анализатора-приставки к ПК:

Параметр	Значение
Технические характеристики
Частота дискретизации	до 200 МГц по 16 каналам одновременно
Доступны следующие величины внутренней частоты дискретизации	200 МГц, 100 МГц, 50 МГц, 25 МГц, 10 МГц, 5 МГц, 2.5 МГц, 1 МГц, 500 кГц, 250 кГц, 100 кГц, 50 кГц, 25 кГц, 10 кГц, 5 кГц, 2.5 кГц
Внутренняя память	Буфер на 2 М выборок/канал. Размеры буферов предзаписи и послезаписи регулируются в пределах полного объема буфера
Опции синхронизации
Запуск по фронту	может выполняться по любому из каналов и может вызываться повышением, падением или повышением или падением сигнала (изменение состояния)
Запуск по шаблону	входящие цифровые сигналы сравниваются с указанным пользователем шаблоном запуска (допускаются установки «0», «1» и «безразлично»)
Запуски по шаблону и по фронту могут комбинироваться	Шаблон ИЛИ фронт: Запуск произойдет по условию запуска по шаблону или по фронту, по тому, которое случится первым.  Шаблон И фронт: Запуск произойдет, когда условие запуска по фронту произойдет при выполненном условии запуска по шаблону.  Шаблон, ЗАТЕМ фронт / фронт, ЗАТЕМ шаблон: Логический анализатор первоначально будет ожидать выполнения первого условия. После того, как будет обнаружено выполнение первого условия будет ожидаться выполнение второго условия, которое и вызовет запуск, приводящий к сбору данных и их отображению.  Запуск может быть произведен по результату анализа длительности шаблона. Длительность шаблона может быть задана от 1 до 65535 тактов частоты регистрации. Причем (по выбору) образец может быть как меньше заданной длительности, так и больше.
Уровни сигналов	Пороги переключения входных формирователей могут быть установлены в диапазоне –2.5 В...+2.5 В с дискретностью 20 мВ. Разброс порогов между разными сигналами не превышает 100 мВ.
Габаритные размеры	260х210х70 мм
Масса	не более 1 кг
Требования к компьютеру	порт USB 1.1 установленная операционная система Windows XP/7/8/8.1/10; видеосистема VGA (разрешение 640х480, 16 цветов), желательно разрешение 800х600, 24-битный цвет; для использования звуковых сообщений программы необходимы звуковая плата и колонки; для использования всех возможностей программы рекомендуется использование процессора не менее Pentium II 400 и ОЗУ объемом не менее 32 Мб.

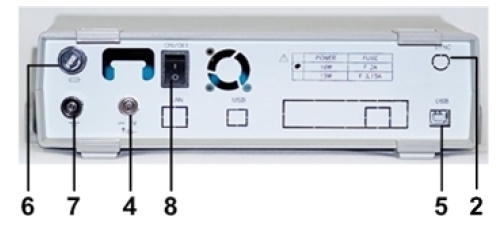

Описание органов управления и разъёмов:

Требования к компьютеру логического USB анализатора-приставки к ПК:

• порт USB 1.1
• установленная операционная система Windows XP/7/8/8.1/10;
• видеосистема VGA (разрешение 640х480, 16 цветов), желательно разрешение 800х600, 24-битный цвет;
• для использования звуковых сообщений программы необходимы звуковая плата и колонки;
• для использования всех возможностей программы рекомендуется использование процессора не менее Pentium II 400 и ОЗУ объемом не менее 32 Мб.

Стандартная комплектация:

• прибор - 1шт.
• набор сигнальных щупов - 1шт.
• сетевой адаптер - 1шт.
• USB кабель - 1шт.
• краткая инструкция - 1шт.
• упаковочная тара - 1шт.
• Программное обеспечение

Дополнительная комплектация:

• набор микроклипс АСА-2652
• набор миниклипс АСА-2550
• BNC кабельPTL-923иPTL-924

Документы:
