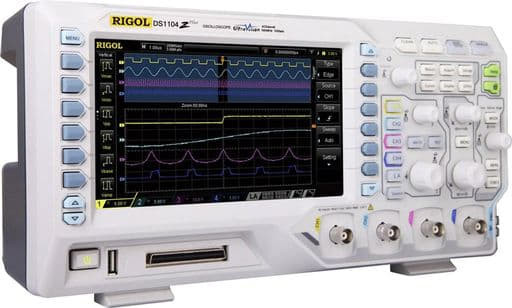

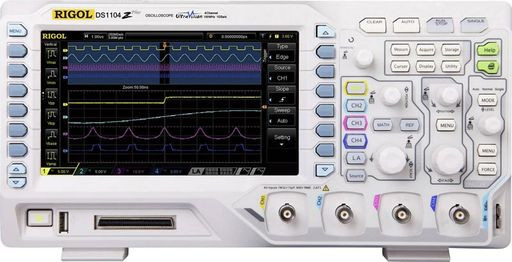

Rigol DS1104Z-S Plus цифровой осциллограф
Описание цифрового осциллографа с опцией встроенного генератора DS1104Z-S:
Rigol DS1104Z-S Plus цифровой осциллограф – это современный, многофункциональный и надёжный измерительный инструмент (четырёхканальный) для поиска неисправностей, ремонта и проверки электроники. Данное устройство характеризуется отменным качеством, множеством функций, а также отличными технологическими характеристиками. С помощью такого устройства возможно провести исследование схем со смешанными сигналами. Все результаты исследований будут видны на большом и ярком экране.
У нас вы можете заказать данную модель осциллографа по доступной цене. Позвоните нам или свяжитесь с нами через специальную форму заказа. Мы вам перезвоним и ответим на все вопросы.
Отличительные особенности:
К главным особенностям данного устройства относят:
- Производитель – Rigol Китай,
- Прибор создан по инновационной технологии UltraVision,
- Прибор функционален и надёжен,
- Осциллограф данной модели – четырёхканальный,
- Устройство выполнено по последним современным технологиям (корпус надёжный). Прибор будет служить долгое время при правильном пользовании,
- Осциллограф используют для наблюдения за параметрами электрических сигналов,
- Данная модель используется для исследования сразу нескольких аналоговых и цифровых сигналов,
- Данная модель подходит для исследования смешанных сигналов,
- Главное преимущество – высокое быстродействие,
- Устройство обеспечивает стопроцентно точные измерения (с низким процентом погрешности),
- Ключевые достоинства – компактность и небольшой вес (устройство весит всего 3.8 кг),
- Полоса пропускания 100 МГц,
- Устройство с большим объёмом памяти (12 М),
- Высокая скорость захвата формы сигнала (захват – 30 000 осциллограмм в секунду),
- Наличие большого, легко читаемого, жидкокристаллического экрана с диагональю 7 (имеется подсветка для облегчения считывания данных в темном помещении),
- Связь с компьютером (для передачи данных и дальнейшего исследования),
- Наличие клавиатуры и регуляторов на передней панели устройства (это упрощает процесс управления),
- Устройство с регистратором и самописцем,
- Устройство с двухканальным генератором сигналов (частотой до 25 МГц),
- Возможность проведения математических схем (вычитание, сложение, умножение, деление и другое),
- Питание прибора – от электрической сети,
- В качестве дополнительной защиты устройства имеется плавкий предохранитель,
- Гарантия на осциллограф 2 года.
Сферы применения:
Данный осциллограф ds1104z s plus используется для проведения работ по отладке и диагностике радиооборудования, различных типов электроники. Часто осциллограф используют специалисты для проведения измерений в сервисах по ремонту и обслуживанию цифровых приборов и электроники. Также модель прибора также используется в исследовательской области.
Технические характеристики цифрового осциллографа с опцией встроенного генератора DS1104Z-S:
| Параметр | Значение | |
|---|---|---|
| Полоса пропускания | 100 MГц | |
| Режим дискретизации | Реальное время | |
| Количество каналов | 4 | |
| Регистрация | Режим | Обычный |
| Пиковый детектор 4 нс | ||
| Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 выборок) | ||
| Макс. дискретизация (реальное время) | 1 Гвыб/сек (500 Мвыб/сек - 2 канала, 250 Мвыб/сек - 4 канала) | |
| Вход | Связь по входу | открытый, закрытый, земля |
| Входной импеданс | 1 MΩ±2% || 13 пФ ±3 пФ | |
| Учет ослабления пробников | 0,01х-1000х с шагом 1-2-5 | |
| Максимальное входное напряжение | 300 Вскз CAT I, 100 Вскз CAT II | |
| Ограничение полосы пропускания | 20 МГц, полный диапазон | |
| Параметры горизонтальной системы | Скорость захвата осциллограмм | 30000 осц./сек |
| Интерполяция | (sin x)/x | |
| Глубина записи | Один канал: Авто, 12 К, 120 К, 1.2 М, 12 М и 24 М (опция) | |
| Два канала: Авто, 6 К, 60 К, 600 К, 6 М и 12 М (опция) | ||
| Четыре канала: Авто, 3 К, 30 К, 300 К, 3 М и 6 М (опция) | ||
| Коэффициент развертки | 5 нс/дел ~ 50 с/дел, с шагом 1~2~5 | |
| Погрешность временной базы | ≤±25 ppm | |
| Максимальная задержка | Пред-запуск: ≥ 1 ширины экрана | |
| Пост-запуск: 1 с....100000 с | ||
| Режимы | Y-T, X-Y, самописец, задержка | |
| Параметры вертикальной системы | Вертикальное разрешение | 8 бит |
| Вертикальное отклонение | 1 мВ/дел ~ 10 В/дел | |
| Диапазон смещения | ±2 В (1 мВ/дел ~ 499 мВ/дел) | |
| ±100 В (500 мВ/дел ~ 10 В/дел ) | ||
| Полоса пропускания для аналогового периодического сигнала | DC ~ 100 МГц | |
| Полоса пропускания для однократного сигнала | DC ~ 100 МГц | |
| Низкочастотный предел | ≤5 Гц ( на входе BNC) | |
| Время нарастания | ≤5 нс (типичное) | |
| Погрешность коэф.усиления | <10 мВ: ±4% от полной шкалы | |
| ≥10 мВ: ±3% от полной шкалы | ||
| Погрешность смещения | ±0,1 дел ±2 мВ ±1%смещения | |
| Изоляция между каналами | ≥40 дБ | |
| Измерения | Курсорные | ручные (ΔV, ΔT, 1/ΔT), слежение, авто |
| Автоматические | Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Widtd, Negative Pulse Widtd, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑, Delay A→B↓, Phase A→B↑, Phase A→B↓ | |
| Отображение | 5 измерений одновременно | |
| Статистика | Среднее, максимальное, минимальное, девиация, количество измерений | |
| Частотомер | встроенный, 6 разрядов | |
| Математические операции | A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs | |
| FFT окна | прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник | |
| Шкала для FFT окна | dB/dBm, Vrms | |
| Количество шин для декодирования | 2 | |
| Декодирование | Parallel (стандартно), RS232/UART (опция), I2C (опция), SPI (опция) | |
Основные технические характеристики цифрового осциллографа DS1104Z-S:
| Параметр | Значение |
| Дисплей | |
| Тип дисплея | диагональ 7” , ЖК, TFT матрица |
| Разрешение дисплея | 800 (по горизонтали) × 480 (по вертикали) точек |
| Количество цветов | 160 000 цветов |
| Послесвечение | мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно |
| Тип отображения | векторный, точками |
| Выход для компенсации пробника | |
| Выходное напряжение (типичное) | амплитуда 3 Вп-п |
| Частота (типичное) | Меандр 1 кГц |
| Интерфейс | |

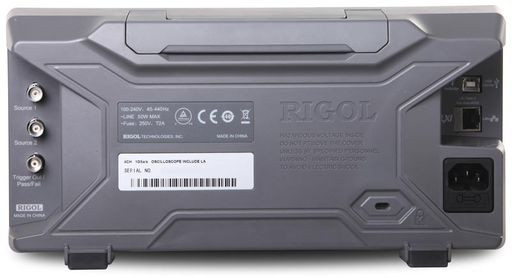

| Стандартный | USB Host, USB-device, LAN, выход AUX (TrigOut/PassFail) |
| Питание | |
| Напряжение | 100 ~ 240 Вэфф. AC, 45 ~ 440 Гц |
| Потребляемая мощность | <50 Вт |
| Предохранитель | 2 A, T тип, 250 В |
| Массо-габаритные параметры | |
| Габаритные размеры | 323,1 мм × 160,8 мм × 122,4 мм (Ш*В*Г) |
| Вес | Около 3,2 кг±0,2 кг (3,8 кг±0,5 кг с упаковкой) |
Комплект поставки DS1104Z-S:
| № | Наименование | Количество |
| 1 | Цифровой осциллограф DS1104Z-S | 1 |
| 2 | Комплект опций BND-MSO/DS1000Z (расширение глубины памяти MEM-DS1000Z, декодирование для протоколов RS232, SPI, I2C SA-DS1000Z, расширенный запуск AT-DS1000Z, регистратор REC-DS1000Z) | 1 |
| 3 | Осциллографический щуп пассивный (150 МГц) | 4 |
| 4 | Сетевой кабель | 1 |
| 5 | USB кабель для подключения к ПК | 1 |
| 6 | Краткое руководство по эксплуатации | 1 |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/RIGOL/Описание типа СИ 54983-13.pdf
Мы предлагаем для поставки радиоизмерительные средства осциллографы. Rigol DS1104Z-S Plus цифровой осциллограф, артикул 315833 по цене 97,049 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
