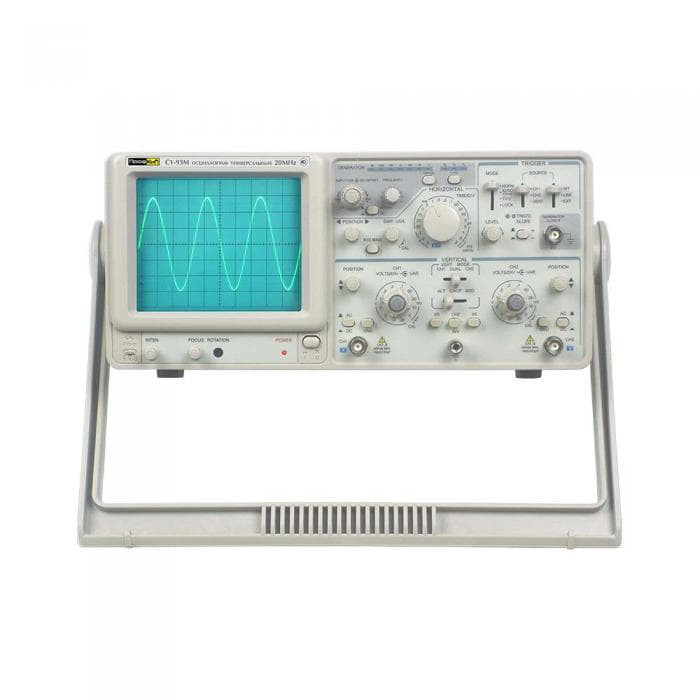

Осциллограф сервисный двухканальный ПрофКИП С1-93М

Описание осциллографа сервисного двухканального ПрофКИП С1-93М:

Осциллограф сервисный двухканальный ПрофКИП С1-93М предназначен для исследования формы и измерения ампитудно-временных параметров одного или двух периодических сигналов в полосе пропускания от 0 МГц до 20 МГц. ПрофКИП С1-93М имеет встроенный функциональный генератор, который позволяет инженерам-электронщикам всегда иметь под рукой источник испытательных сигналов.

Осциллограф двухканальный ПрофКИП С1-93М предназначен для работы в лабораторных и цеховых условиях и может использоваться для исследовательских, поверочных и ремонтных работ.

Отличительные особенности двухканального осциллографа ПрофКИП С1-93М:

• Количество каналов: 2;
• Полоса пропускания: 0 МГц … 20 МГц;
• ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см);
• Высокая чувствительность: 1 мВ /дел;
• Расширенная чувствительность по вертикали: до 20 В /дел;
• Встроенный функциональный генератор: 0,1 Гц … 1 МГц;
• ALT функция запуска;
• Выходной сигнал: ось Z, канал 1 (CH1);
• Масштабирование развертки: х 10;
• ТВ-синхронизация, режим X-Y;

Технические характеристики осциллографа ПрофКИП С1-93М:

Параметры	Значения
Электронно-лучевая трубка (ЭЛТ)
Тип	прямоугольный, 6 дюймов
Экспозиционная площадь	8 х 10 дел (1 дел = 1 см)
Ускоряющее напряжение	2 кВ
Яркость	непрерывно регулируемая на передней панели
Z-Вход
Входное сопротивление	~47 кОм
Входной уровень	≥ 5 Впик-пик
Частотный диапазон	2 МГц
Функциональный генератор
Частотный диапазон	0,1 Гц … 1 МГц
Форма волны	синус, прямоугольник, треугольник
Диапазон переменной частоты	10:1 или более
Выходной импеданс	50 Ом ±10%
Выходная амплитуда	≥ 14 Впик-пик (нарузка 1 МОм)
Сдвиг по постоянному току	±6 В (нагрузка 1 МОм)
Искажение синуса	2% (10 Гц … 100 кГц)
Симметрия прямоугольника	3% или менее (1 кГц макс.)
Время нарастания /спада треугольника	120 нс или менее
Канал вертикального отклонения
Чувствительность	х1: 5 мВ /дел … 20 В /дел ±3% (12 диапазонов, шаг 1-2-5) х5: 1 мВ /дел … 4 В /дел ±5% (12 диапазонов, шаг 1-2-5)
Полоса пропускания (-3 дБ) х1	0 МГц … 20 МГц (открытый вход) 10  Гц … 20 МГц (закрытый вход) 10  Гц … 20 МГц (закрытый вход)
Полоса пропускания (-3 дБ) х5	0 МГц … 7 МГц (открытый вход) 10  Гц … 7 МГц (закрытый вход)
Время нарастания	х1: ≤ 17,5 нс х5: ≤ 50 нс
Входной импеданс	~1 МОм ±3% /25 пФ ±5 пФ
Максимальное входное напряжение	400 В при 1 кГц
Вход усилителя	открытый (DC), закрытый (АС), заземленный (GND)
Режим работы	канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV)
Канал горизонтального отклонения
Коэффициент развертки	0,2 мкс /дел … 0,5 с /дел 20 нс /дел … 50 мс /дел при масштабировании
Точность	±3% ±5% при масштабировании
Масштабирование развертки	х 10
Максимальный коэффициент развертки	20 нс /дел
Линейность развертки	±5 ±10% при масштабировании
Синхронизация
Режим	автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVELLOCK)
Источник синхронизации	канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT), канал 1 + канал 2 (VERT)
Вход усилителя	закрытый (AC)
Полярность синхронизации	«+» или «-»
Чувствительность (20 Гц … 2 МГц)	1,0 дел (CH1, CH2) 2,0дел (ALT) 200 мВ (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT)
Чувствительность (2МГц … 20 МГц)	1,5 дел(CH1, CH2) 3,0 дел (ALT) 300 мВ (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT)
ВНЕШНИЙ ВХОД СИНХРОНИЗАЦИИ
Входной импеданс	1 МОм ±3% /25 пФ ±5 пФ
Максимальное входное напряжение	400 В при 1 кГц
Режим X-Y
Чувствительность	5 мВ /дел … 5 В /дел ±4%
Частотный диапазон X-входа	500 кГц
Сдвиг фазы	≤3° (50 кГц)
Выходной сигнал
Выход сигнала канала 1
Калибратор
Форма сигнала	положительный меандр
Частота	1 кГц
Выходное напряжение	2 Впик-пик ±2%
Общие данные
Питание	110 В /220 В ±10%, 50 Гц /60 Гц
Габаритные размеры	310 х 145 х 440 мм
Вес	8 кг

Комплект поставки

№	Наименование	Количество
1	Осциллограф сервисный двухканальный ПрофКИП С1-93М	1 - шт.
2	Делитель	2 - шт.
3	Кабель питания	1 - шт.
4	Руководство по эксплуатации	1 - шт.

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/PROFKIP/Описание типа ПрофКИП С1-93М, ПрофКИП С1-99М, ПрофКип С1-103М, ПрофКип С1-128М, ПрофКип С1-131-2М.pdf

Мы предлагаем для поставки радиоизмерительные средства осциллографы. Осциллограф сервисный двухканальный ПрофКИП С1-93М, артикул 141792 по цене 107 586 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
