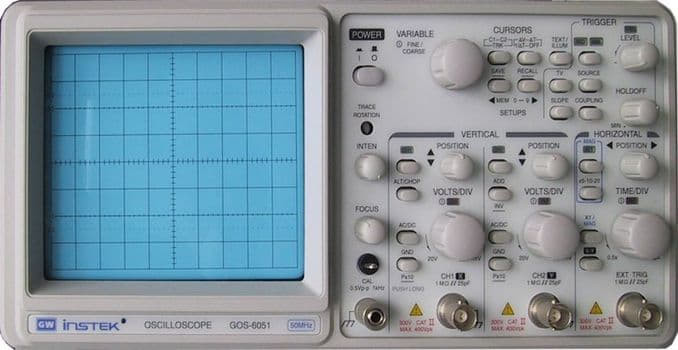

GOS-6051 - Осциллограф универсальный 2-канальный 50 МГц
Отличительные особенности универсального осциллографа GOS-6051
- Полоса пропускания 50 МГц
- Чувствительность 1 мВ/дел.
- Экранная графика
- Курсорные измерения, 6-ти разрядный частотомер, память на 10 состояний органов управления
- Растяжка развертки х5, х10, х20
- Одновременная индикация основной и растянутой развертки
- ТВ-синхронизация (построчная и покадровая)
- Автовыбор источника синхросигнала
- Режим развертки внешним сигналом (X-Y вход)
- Модуляция яркости луча (Z-вход)
- Дополнительный выход канала 1
- Звуковая и светодиодная индикация
- Компактный, удобное расположение органов управления
Технические характеристики осциллографа GOS-6051
| Характеристика | Параметр | Значения |
|---|---|---|
| Канал вертикального отклонения | Полоса пропускания (-3дБ) | 0…50 МГц (0...7 МГц при 1мВ/дел, 2мВ/дел) |
| Коэф. отклонения (Коткл.) | 1 мВ/дел…20 В/дел (шаг 1-2-5) | |
| Погрешность установки Коткл. | ± 3% (5 мВ/дел...20 В/дел) ± 5% (1 мВ/дел, 2 мВ/дел) | |
| Регулировка Коткл. | Плавное перекрытие в 2.5 раза | |
| Время нарастания | 7нс ( 50нс при 1мВ/дел, 2мВ/дел) | |
| Входной импеданс | 1 МОм/25 пФ | |
| Макс. входное напряжение | 400 В (DC + ACпик.) при 1кГц | |
| Режимы работы | Канал 1, канал 2, канал 2 инвертированный, каналы 1+2, каналы 1 и 2 прерывисто или поочередно | |
| Канал горизонтального отклонения | Коэф. развертки (Кразв.) | 0.2мкс/дел…0.5с/дел (шаг 1-2-5), растяжка х5, х10, х20 |
| Погрешность установки Кразв. | ±3% ±5% при растяжке х5, х10 ±8% при растяжке х20 | |
| Регулировка Кразв. | Плавное перекрытие в 2.5 раза | |
| Мин. значение Кразв. | 100нс/дел (10нс/дел – 50нс/дел – некалиброванные) | |
| Синхронизация | Режимы синхронизации | Автоколебательный, ждущий, ТВ (кадр, строка) |
| Источники синхронизации | Автовыбор, канал 1, канал 2, сеть, внешний | |
| Фильтры синхронизации | Связь по переменному току, ФВЧ, ФНЧ | |
| Внешняя синхронизация | Макс. уровень: 400 В (DC + ACпик.) при 1кГц Вх. импеданс: 1 МОм/25 пФ | |
| Функция HOLD-OFF | Ручная регулировка стабильности запуска развертки | |
| Курсорные измерения (GOS-6031) | Функции | DV, DТ, 1/DТ |
| Разрешение | 1/25 деления | |
| Диапазон эфф. измерений | По вертикали ±3 дел., по горизонтали ±4 дел | |
| ИЗМЕРЕНИЕ ЧАСТОТЫ (GOS-6031) | Частотный диапазон | 50 Гц…50 МГц |
| Погрешность измерения | ±0,01% (0,05% в диапазоне частот от 50 Гц до 1 кГц) | |
| Чувствительность | 2 дел (источник синхросигнала – кан1 или кан2) | |
| X-Y вход | Полоса пропускания | 0...500 кГц (-3дБ) |
| Коэффициент отклонения | 1мВ/дел...20В/дел | |
| Разность фаз X-Y | 30 в диапазоне 0...50кГц | |
| Z-вход | Частотный диапазон | 0...2МГц |
| Чувствительность | 5В (макс. до 30В DC+AСпик при 1кГц) | |
| Входное сопротивление | 47 кОм | |
| ЭЛТ | Экран | 810дел. (1дел.=10мм), маркеры – 0%, 10%, 90, 100% |
| Напряжение ускорения | 10 кВ | |
| Общие данные | Напряжение питания | 100/120/230В±10%, 50/60Гц |
| Габаритные размеры | 275х130х370мм | |
| Масса | 7,2кг | |
| Комплект поставки | Шнур питания (1), делитель х1 / х10 (2) |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/pdf/Руководство по эксплуатации GOS-6030, GOS-6031, GOS-6050, GOS-6051, GRS-6032A, GRS-6052A.pdf
