АСК-3102 1М Двухканальный USB осциллограф - приставка + анализатор спектра
Описание двухканального цифрового запоминающего USB осциллографа АСК-3102 1М:

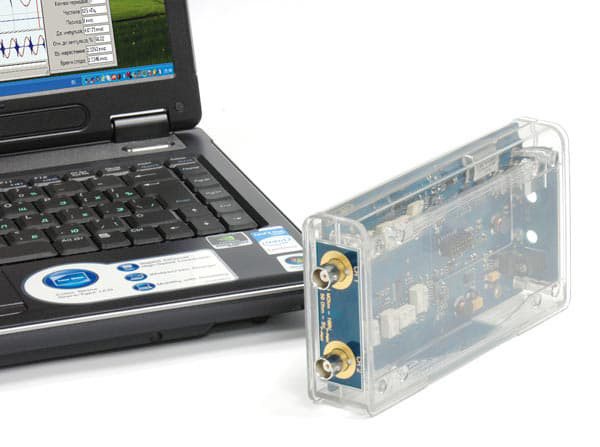

2-х канальный USB осциллограф - приставка к ПК, 100 МГц, Миниатюрная модель 2-канального цифрового запоминающего USB осциллографа. Выполнена в виде приставки к ПК. Подключается через USB-порт. Оригинальный дизайн и отличные технические характеристики неизменно привлекают внимание специалистов.
Отличительные особенности USB осциллографа АСК-3102 1М:
- 2 независимых канала с полосой пропускания до 100 МГц
- буфер записи до 512 кБ на канал (определяется пользователем)
- произвольно выбираемая длина предзаписи/послезаписи
- высокая чувствительность (от 10 мВ/дел)
- автоматическая настройка на входные сигналы

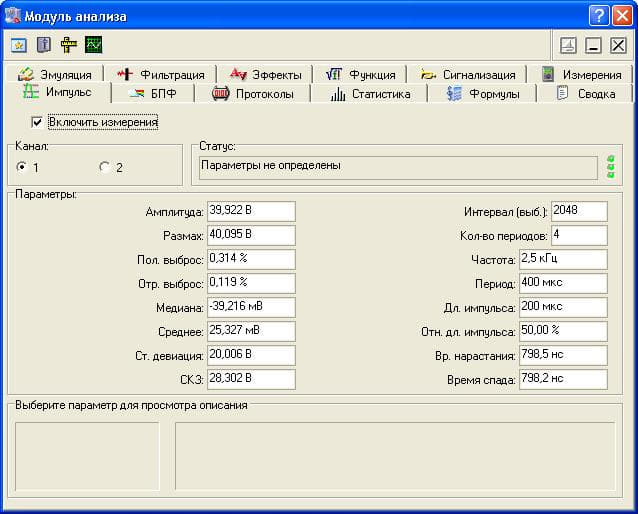

- большой выбор курсорных и автоматических измерений

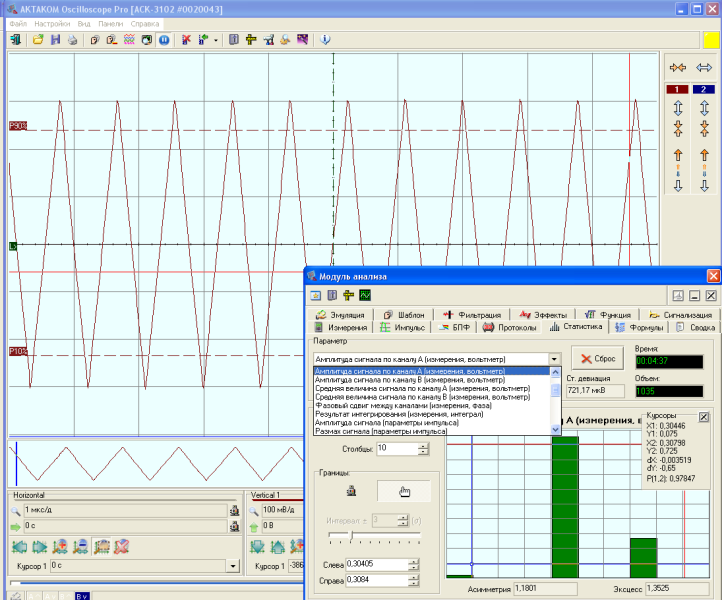

- статистические измерения и построение гистограмм
- анализатор спектра (БПФ)
- цифровой люминофор
- аварийная сигнализация
- подключение к ПК через USB 2.0
- вх./вых. внешней синхронизации (совместимость - ТТЛ)
Технические характеристики осциллографа АСК-3102 1М:
| Характетирстики | Значения |
|---|---|
| Частота дискретизации (стробоскопический режим) | 10 ГГц |
| Частота дискретизации (режим реального времени) | 100 МГц |
| Коэффициент вертикального отклонения | 10 мВ/дел...10 В/дел с шагом 1-2-5 |
| Разрешение | 8 бит |
| Частотный диапазон по уровню –3 дБ | 0 Гц...100 МГц (DC), 1,2 Гц...100 МГц (AC) |
| Входное сопротивление | 1 МОм или 50 Ом |
| Максимальное входное напряжение | ±50 В при Rвх=1 МОм, ±2,25 В при Rвх=50 Ом |
| Минимальный период повторения синхронизирующего импульса | 20 нс |
| Минимальная длительность синхронизирующего импульса | 10 нс |
| Диапазон значений коэффициента развертки | 10 нс/дел....0,1 с/дел |
| Калибратор | 1 кГц, 3 В от пика до пика |
| Питание | +5 В |
| Масса | 0,19 кг |
| Габаритные размеры | 150x85x32 мм |
Комплект поставки АСК-3102 1М:
| Наименование | Количество |
|---|---|
| Двухканальный USB осциллограф - приставка + анализатор спектра АСК-3102 1М | 1 |
| Руководство по эксплуатации | 1 |
| Паспорт | 1 |
| Программное обеспечение (не имеет физического носителя и может быть загружено после приобретения и регистрации прибора с указанием серийного номера прибора) | 1 |
Дополнительная комплектация :
- HP-9150 — щуп осциллографический на 150 МГц — переключаемый коэф. деления 1:1/1:10/Ref
- HP-9258 — щуп осциллографический на 250 МГц — коэф. деления 1:100
- BNC кабель PTL-923 и PTL-924
- Программное обеспечение
