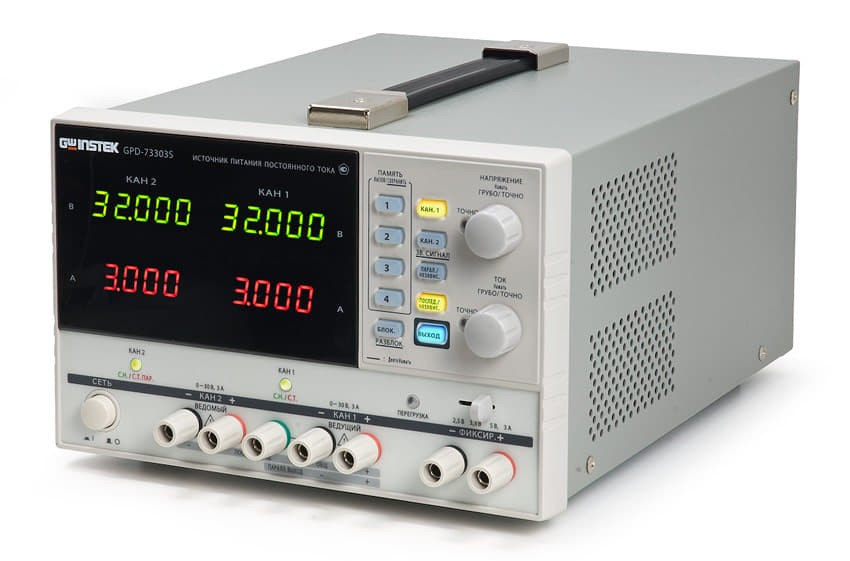

GPD-73303S - Трёхканальный линейный источник постоянного тока
Описание линейного источника постоянного тока GPD-73303S:
Трёхканальный линейный источник постоянного тока данной серии – это многоканальный измерительный прибор высокой точности, который может быть использован в различных условиях. Чаще всего прибор применяют в лабораторной практике, в местах, где проводится тестирование электронной аппаратуры. Данное устройство легко подключить, а также пользоваться им не составит труда. Прибор выполнен в лучшем виде и стиле, в современном оформлении. С работой с помощью такого устройства справиться даже неопытный пользователь (ничего сложного в работе с ним нет).
Отличительные особенности прибора:
- Прибор относится к линейке ведущих производителей,
- Данное устройство надёжное и прочное,
- В работе с ним не возникнет никаких сложностей (с работой справится даже новичок или неопытный пользователь),
- Как заявляет изготовитель, данный инструмент будет служить максимально долгое время,
- Прибор выполнен в современном стиле (без брака),
- Устройство с тремя независимыми выходами,
- Прибор с четырьмя цифровыми индикаторами,
- С максимальным разрешением – 1мВ – 1мА,
- Возможность управления цифровой панелью,
- Устройство с интуитивно понятным интерфейсом,
- Устройство со звуковым оповещением (сигнализацией),
- С двумя видами регулировки (грубая, плавная),
- С четырьмя ячейками памяти настроек,
- Устройство с блокировкой кнопок,
- Устройство с отключаемым выходом,
- С имеющейся защитой от перегрузок и переполюсовки,
- С двумя соединениями регулируемых выходов (последовательное и параллельное)
- Минимальная погрешность соединения,
- Устройство выполнено в компактном дизайне,
- С малошумящим вентилятором охлаждения,
- Есть подключение к компьютеру,
- Минимальная погрешность соединения,
- Устройство весит 7 кг,
- Напряжения питания – 100 В, 120 В, 220 В, 240 В,
- В комплект поставки входит сам прибор, шнур питания, измерительный провод под зажим, измерительный провод типа банан, руководство к пользованию,
- Гарантия на устройство для измерений – 1 год.
Сфера применения:
Измерительный прибор (трёхканальный линейный источник постоянного тока GPD-73303S) нашёл применение в лабораторной практике, а также при тестировании электронной аппаратуры. Кроме того, он также широко применяется в других специализированных отраслях. Прибор необходим для определения точности выходного сигнала и контроля стабильности напряжения. В любом режиме нагрузок с таким прибором обеспечена бесперебойная работа. Прибор имеет отличное исполнение, хорошо встраивается в любые автоматические системы. При правильном использовании и соблюдении правил, прописанных в руководстве к пользованию, прибор будет бесперебойно работать и прослужит долгое время.
Технические характеристики источника питания GPD-73303S:
| Характеристики | Параметры | Значения |
|---|---|---|
| Диапазоны тока и напряжения | Диапазоны | 0…30 В / 0 … 3 А – 2 независимых выхода (2,5 В / 3,3 В / 5 В) / 3 А – фикс. выход (GPD-73303S / GPD-73303D) 0…5 В / 3 А или 5,01…10 В / 1 А – 3й выход (GPD-74303S) 0…5 В / 1 А – 4й выход (GPD-74303S) |
| Разрешение (U/I) | 1 мВ /1 мА (GPD-72303S / GPD-73303S / GPD-74303S) 100 мВ/10 мА (GPD-73303D) |
|
| Стабилизация напряжения | Нестабильность | 0,01% + 3 мВ при изменении напряжения питания 0,01% + 3 мВ (? 3 А), ? 0,02% + 5 мВ (> 3 А) при изм. тока нагрузки |
| Уровень пульсаций | 1 мВср.кв. в диапазоне 5 Гц … 1 МГц | |
| Время установления | 100 мкс (50%-изменение нагрузки, мин. ток 0,5 А) | |
| Температурный коэффициент | 300 x 10-6 | |
| Стабилизация тока | Нестабильность | 0,2% + 3 мА при изменении напр. питания и напр. на нагрузке |
| Уровень пульсаций | 3 мАср.кв. | |
| Автотрекинг | Погрешность парал. соединение | 0,01% + 3 мВ при изменении напряжения питания и тока нагрузки ? 3А, 0,01% + 5 мВ при изменении тока нагрузки > 3 А |
| Погрешность послед. соединения | 0,01 % + 5 мВ при изменении напряжения питания 300 мВ при изменении тока нагрузки |
|
| Погрешность трекинга | (0,5 % + 10 мВ) от показаний ведущего источника | |
| Индикатор | Формат индикации | Uвых: 4&frac 34; разряда (GPD-72303S / GPD-73303S / GPD-74303S), 2&frac 34; (GPD-73303D) Iвых: 3&frac 34; разряда (GPD-72303S / GPD-73303S / GPD-74303S), 2&frac 34; (GPD-73303D) СД-индикаторы |
| Дискретность индикации | 1 мВ /1 мА (GPD-72303S / GPD-73303S / GPD-74303S) 100 мВ/10 мА (GPD-73303D) |
|
| Погрешность измерения регулируемых выходов | Uвых:± (0,03 % +10 ед.мл.р.) - GPD-72303S / GPD-73303S / GPD-74303S ± (0,5 % +2 ед.мл.р.) - GPD-73303D, Iвых:± (0,3 % +10 ед.мл.р.) - GPD-72303S / GPD-73303S / GPD-74303S ± (0,5 % + 2 ед.мл.р.) - GPD-73303D |
|
| Количество индикаторов | 4 (2 вольтметра, 2 амперметра) | |
| Фиксированный выход | Выходные параметры | Uвых: (2,5 В/3,3 В/5 В) ± 8 % Ток: 3 А |
| Нестабильность | 5 мВ при изменении напряжения питания 15 мВ при изменении тока нагрузки |
|
| Уровень пульсаций | 2мВср.кв. | |
| Изоляция | Корпус - выход | 20 МОм (500 В) |
| Корпус - сеть | 30 МОм (500 В) | |
| Общие данные | Напряжение питания | 100 В/120 В/220 В/240 В±10%, 50/60Гц |
| Габаритные размеры | 210x130x265 мм | |
| Масса | 7 кг | |
| Комплект поставки | Шнур питания (1), изм. провод GTL-104A (2), изм. провод GTL-105A (1 - GPD-73303S, GPD-73303D, 2 - GPD-74303S), РЭ |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Источник питания постоянного тока линейный GPD-73303S | 1 - шт |
Документы:
Мы предлагаем для поставки радиоизмерительные средства лабораторные источники питания. GPD-73303S - Трёхканальный линейный источник постоянного тока, артикул 314977 по цене 102 900 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
