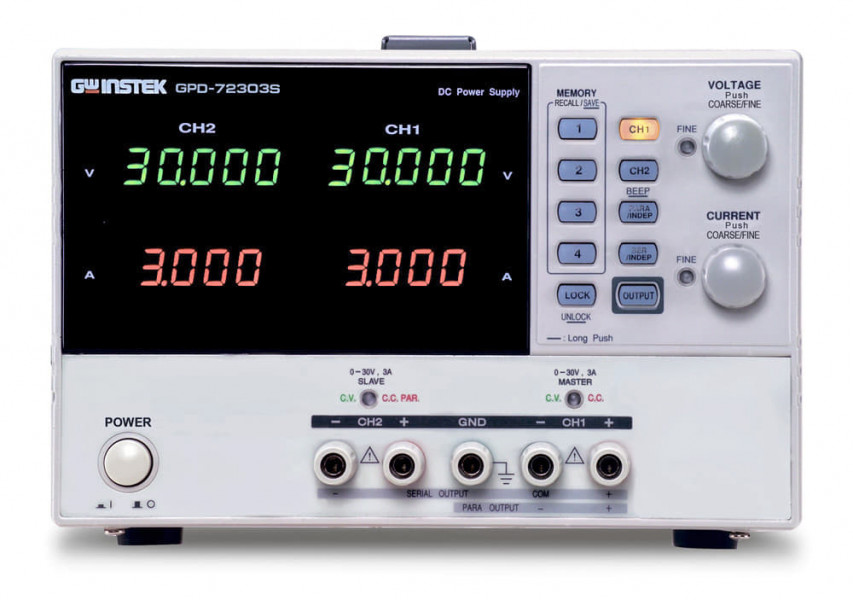

GPD-72303S - Двухканальный линейный источник постоянного тока
Отличительные особенности линейного источника питания постоянного тока GPD-72303S
- 2 независимых регулируемых канала 30 В / 3 А
- Последов. и параллельное соединение каналов (до 60 В/ до 6 А)
- Максимальное разрешение 1 мВ/ 1 мА
- Цифровое управление (поворотный переключатель, кнопки управления настройками)
- Интуитивно понятный интерфейс управления, грубая/плавная регулировка, звуковая сигнализация
- Четыре ячейки памяти настроек
- Блокировка кнопок, отключаемый выход
- Защита от перегрузки и переполюсовки
- Компактный эргономичный дизайн, малошумящий вентилятор охлаждения
- Четыре цифровых СД индикатора
- Интерфейс USB
Области применения источника питания GPD-72303S
Разработка и дизайн РЭА (НИОКР), поверка / калибровка:
- несколько выходов (2/4),
- функция автотрекинга при послед./ парал. соединении,
- высокое разрешение, регулировка «Грубо / Точно»,
- выход Кан3 (переключаемый) с выбором фиксированных пределов,
- функция управления выходом (вкл/ выкл),
- интеллектуальная схема охлаждения (вентилятор с низким уровнем шума)
- защита от переполюсовки (КЗ) и перегрузки по току
Выходной контроль качества (допусковый контроль), верификация
- несколько выходов (2/4),
- высокая стабильность напряжения и низкий уровень пульсаций и помех
- функция автотрекинга при послед./ парал. соединении (режим «Ведущий-Ведомый»),
- высокое разрешение, регулировка «Грубо / Точно»,
- высокая стабильность напряжения и низкий уровень пульсаций и помех
- функция блокировки органов управления,
- наличие интерфейса USB для встраивания в измерительные системы,
- безопасная установка параметров Uвых/ I вых в сочетании с возможностью управления выходом (вкл/ выкл),
- компактность, оптимальные массогабаритные параметры
Производственный тест, ремонт и сервис
- несколько выходов (2/4)
- функция управления выходом (вкл/ выкл),
- встроенный звуковой предупреждающий извещатель (Buzzer)
- функция автотрекинга при послед./ парал. соединении (режим «Ведущий-Ведомый»),
- функция блокировки органов управления,
- встроенный звуковой предупреждающий извещатель (Buzzer)
- 4 ячейки внутренней памяти для записи и воспроизведения профилей настройки
- наличие интерфейса USB для встраивания в измерительные системы (ДУ, программирование),
- безопасная установка параметров Uвых/ I вых в сочетании с возможностью управления выходом (вкл/ выкл),
- компактность, оптимальные массогабаритные параметры
Технические характеристики источника питания GPD-72303S
| Характеристики | Параметры | Значения |
|---|---|---|
| Диапазоны тока и напряжения | Диапазоны | 0…30 В / 0 … 3 А – 2 независимых выхода (2,5 В / 3,3 В / 5 В) / 3 А – фикс. выход (GPD-73303S / GPD-73303D) 0…5 В / 3 А или 5,01…10 В / 1 А – 3й выход (GPD-74303S) 0…5 В / 1 А – 4й выход (GPD-74303S) |
| Разрешение (U/I) | 1 мВ /1 мА (GPD-72303S / GPD-73303S / GPD-74303S) 100 мВ/10 мА (GPD-73303D) | |
| Стабилизация напряжения | Нестабильность | ? 0,01% + 3 мВ при изменении напряжения питания ? 0,01% + 3 мВ (? 3 А), ? 0,02% + 5 мВ (> 3 А) при изм. тока нагрузки |
| Уровень пульсаций | ? 1 мВср.кв. в диапазоне 5 Гц … 1 МГц | |
| Время установления | ? 100 мкс (50%-изменение нагрузки, мин. ток 0,5 А) | |
| Температурный коэффициент | ? 300 x 10-6 | |
| Стабилизация тока | Нестабильность | ? 0,2% + 3 мА при изменении напр. питания и напр. на нагрузке |
| Уровень пульсаций | ? 3 мАср.кв. | |
| Автотрекинг | Погрешность парал. соединение | ? 0,01% + 3 мВ при изменении напряжения питания и тока нагрузки ? 3А, ? 0,01% + 5 мВ при изменении тока нагрузки > 3 А |
| Погрешность послед. соединения | ? 0,01 % + 5 мВ при изменении напряжения питания ? 300 мВ при изменении тока нагрузки | |
| Погрешность трекинга | ? (0,5 % + 10 мВ) от показаний ведущего источника | |
| Индикатор | Формат индикации | Uвых: 4&frac 34; разряда (GPD-72303S / GPD-73303S / GPD-74303S), 2&frac 34; (GPD-73303D) Iвых: 3&frac 34; разряда (GPD-72303S / GPD-73303S / GPD-74303S), 2&frac 34; (GPD-73303D) СД-индикаторы |
| Дискретность индикации | 1 мВ /1 мА (GPD-72303S / GPD-73303S / GPD-74303S) 100 мВ/10 мА (GPD-73303D) | |
| Погрешность измерения регулируемых выходов | Uвых:± (0,03 % +10 ед.мл.р.) - GPD-72303S / GPD-73303S / GPD-74303S ± (0,5 % +2 ед.мл.р.) - GPD-73303D, Iвых:± (0,3 % +10 ед.мл.р.) - GPD-72303S / GPD-73303S / GPD-74303S ± (0,5 % + 2 ед.мл.р.) - GPD-73303D | |
| Количество индикаторов | 4 (2 вольтметра, 2 амперметра) | |
| Фиксированный выход | Выходные параметры | Uвых: (2,5 В/3,3 В/5 В) ± 8 % Ток: 3 А |
| Нестабильность | 5 мВ при изменении напряжения питания 15 мВ при изменении тока нагрузки | |
| Уровень пульсаций | 2мВср.кв. | |
| Изоляция | Корпус - выход | 20 МОм (500 В) |
| Корпус - сеть | 30 МОм (500 В) | |
| Общие данные | Напряжение питания | 100 В/120 В/220 В/240 В±10%, 50/60Гц |
| Габаритные размеры | 210?130?265 мм | |
| Масса | 7 кг | |
| Комплект поставки | Шнур питания (1), изм. провод GTL-104A (2), изм. провод GTL-105A (1 - GPD-73303S, GPD-73303D, 2 - GPD-74303S), РЭ |
Источники оснащены СД-индикатором для отображения значения выходных параметров (U/I): вольтметр зеленого цвета (разрядность 4) и амперметр красного цвета (33). При установке выходного напряжения и тока обеспечивается максимальное разрешение регулировки 1 мВ / 1 мА (е.м.р.). Выходная мощность источников GPD-72303S / GPD-74303S составляет 180 Вт / 195 Вт (соответственно).
Новинки имеют цифровую панель управления, внутреннюю память на 4 профиля настроек (запись / вызов), USB интерфейс для программирования и ДУ при помощи внешнего ПК, интеллектуальную систему охлаждении (адаптивный вентилятор) в совокупности с небольшими массогабаритными параметрами и современным дизайном и надежностью исполнения.
Разработчиками реализован режим внутреннего автотрекинга выходных каналов при последовательном или параллельном их соединении (с возможностью выбора приоритета «Ведущий/Ведомый»). Это позволяет моделям серии GPD-7х303 расширить диапазоны и пределы регулировки по напряжению и по току для различных измерительных приложений в одном источнике: до 30 В / 6 А (паралл. соединение) или 60 В / 3 А (послед. соединение).
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Источник питания постоянного тока линейный GPD-72303S | 1 - шт |
Документы:
Мы предлагаем для поставки радиоизмерительные средства лабораторные источники питания. GPD-72303S - Двухканальный линейный источник постоянного тока, артикул 315033 по цене 90,615 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
