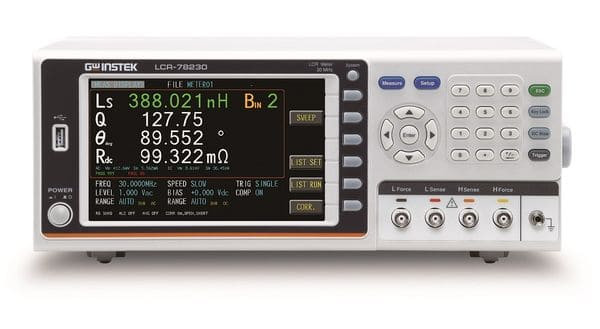

Измеритель RLC, анализатор иммитанса LCR-78205A
Описание измерителя иммитанса LCR-78205A:
Прецизионный ВЧ анализатор иммитанса LCR-78205A для измерения радиокомпонентов - импеданса (в т.ч. сопротивление на постоянном токе–Rdc и ЭПС), ёмкости и индуктивности.
Измеритель отличается высокой точностью измерений (базовая ± 0,08%), имеет расширенные ресурсы измерений и отображения результатов, обеспечивает универсальность применения для широкого круга задач при анализе характеристик электронных компонентов.
Измерители серии LCR-78200 имеют графический режим, который при различных сочетаниях параметров качания позволяет отобразить характеристики электронных компонентов в виде графиков измеренных значений 2-х параметров. В графическом режиме возможен выбор между логарифмическим или линейным представлением параметров компонента. Режим запуска измерений: автоизмерения, однократно, непрерывно. Новинки отличает быстродействие при тестировании (максимальная скорость измерений 2,5 мс).
Отличительные особенности LCR-78205A:
- Диапазон частот тест-сигнала: 10 Гц…5 МГц;
- Базовая погрешность ±0,08 %;
- Измерение 17 параметров: комплексное и активное сопротивление на переменном токе (R, Z, X), сопротивление постоянному току (Rdc), проводимость (G, Y, B) ёмкость, индуктивность, тангенс угла потерь, добротность, фазовый сдвиг, ЭПС (ESR);
- Выбор скорости измерений (5 уровней): Медл.1/ Медл.2, Средне, Быстро, Макс. быстро (до 2,5 мс);
- Режим анализа: отображение зависимости измеряемых параметров от частоты/ напряжения (2 графика), автоустановка вертикальной шкалы (AUTO FIT), растяжка (Zoom ±);
- Выбор 7 типов эквивалентных схем (схемы сочетания компонентов);
- Параллельная / последовательная схема замещения при измерениях;
- Широкие функциональные возможности по сбору, анализу, отображению и хранению информации;
- Допусковый тест компонентов (Pass/Fail) в режимах: «абсолютное значение / Δ-измерение / %»;
- Выходной импеданс: 25 Ом/ 100 Ом (переключаемый);
- Источник внутреннего постоянного смещения: ± 12В (DCoffset);
- Табличные измерения (профиль теста из 15 шагов);
- Графический режим, качание частоты по 300 точкам;
- Параметры для выбора качания (Sweep): частота / напряжение / ток / смещение;
- Большой цветной, графический ЖК-дисплей (разрешение 6 разрядов);
- Интерфейсы: USB/ GPIB/ LAN/ RS-232/ USB Host;
- Широкий перечень доп. аксессуаров (в т.ч. площадка подачи внешнего напряжения постоянного смещения до ± 200 В).
Технические характеристики измерителя LCR-78205A:
| Параметры | Значение | |||
|---|---|---|---|---|
| Измеряемые параметры (Индикация) | ||||
| Сопротивление (Z) | до 10.000 МОм с максимальным разрешением 0,01 мОм | |||
| Сопротивление (R, X) | до ±10.000 МОм с максимальным разрешением 0,01 мОм | |||
| Сопротивление на постоянном токе (Rdc) | до 100 МОм с максимальным разрешением 0,01 мОм | |||
| Проводимость (G, Y, B) | до 1000 кСм с максимальным разрешением 10 нСм | |||
| Ёмкость (C) | до 10.000 Ф с максимальным разрешением 0,01 пФ | |||
| Индуктивность (L) | до ± 10.000 кГн с разрешением 0,01 нГн | |||
| Добротность (Q) | ±0,01 – 9999,99 с разрешением 0,01 | |||
| Тангенс угла потерь (D) | ±0,00001 – 10000 с разрешением 0,01 | |||
| Фазовый сдвиг (q) | -180…+180° (DEG); ± 0.00000…3.14159 (RAD) | |||
| ?% -измерения | ± 0.000% … 999.999% | |||
| Базовая погрешность | ± 0,08 % (R, Z, X, G, Y, B, L, C) | |||
| Диапазоны измерений | ||||
| Сопротивление | 10 мОм - 100 МОм (R) | |||
| Ёмкость | 50 фФ - 1Ф (C) | |||
| Индуктивность | 10 нГн - 100 кГн (L) | |||
| Тест сигнал | ||||
| Частота тест-сигнала (6 разрядов) | Постоянный ток / DC, 10Гц – 5 МГц | |||
| Пределы установки частоты | 100/ 1 К/ 10К/ 100К/ 1М/ 10М/ 50М | |||
| Разрешение установки | 0,1/ 0,1/ 0,1/ 0,1/ 1/ 10 / 100 | |||
| Погрешность установки | ±0,0007 % ±0,1Гц | |||
| Уровень переменных тест-сигнала/ AC (с.к.з.) | 10 мВ…2 В (f≤1 МГц); 10 мВ…1 В (f>1 МГц или при f≤ 1 МГц/ Rо=25Ом) 100 мкА…20 мА (Rо=100 Ом); 200 мкА…40 мА (Rо=25Ом) | |||
| Погрешность AC уровня | ±10% (для 4-х полюсного); ±15% (измерительный кабель >0 м) | |||
| Уровень Постоянный тест-сигнала/ DC | 1 В постоянный (40 мА) | |||
| Разрешение установки | 1 мВ/ 10 мкА | |||
| Погрешность DC уровня | ±1% | |||
| Внутренний импеданс* | 25 Ом/ 100 Ом* (источник) | |||
| Запуск измерений | Автоматический (Wait On), ручной (однократно), непрерывно (Repeat) | |||
| Память | ||||
| Функции | Запись / считывание установленных параметров, измерения в мультишаговом режиме (таблица/ List) | |||
| Объём внутренней памяти (запись / вызов) | 99 профилей настройки (setup groups). 48 программ тестирования (list setup) | |||
| Внешний USB-флэш диск (до 128 ГБ) | Запись профилей настройки / setup, экранной информации/ images, график развертки изм. параметра /Sweep и отсчетов / data. | |||
| Дополнительные функции | ||||
| Режим графика (в функции развертки) | Построение 2-х графиков зависимости измеряемого параметра от переменной (Trace A/B) | |||
| Комбинации параметров | Z-Deg, Y-Deg, R-X, G-B, Z-Cs, Z-Cp, Z-Ls, Z-Lp, Cs-Rs, Cp-Rp, Cp-G, Cs-D, Ls-Rs, Lp-Rp, Lp-G, Ls-Q (Func 1-16). | |||
| Закон качания | Линейный (251 точка), логарифмический (267 точек) | |||
| Измененная переменная | Частота, напряжение тест-сигнала, ток тест-сигнала (Freq/ Vac/ Iac) | |||
| Режим «Таблица» | Табличные значения измерений (8 парам. х 15 шагов), редакт. программ (копирование шагов, запись/ вызов) | |||
| V/I монитор | Разъем для контроля Vac, Iac, Vdc, Idc (на задней панели) | |||
| Калибровка | ХХ/ КЗ/ нагрузка ВЧ / нагрузка (Load) | |||
| Регулируемое время задержки (delay) | 0~5000мс (таблицы измерения / шаги в таблице / циклы разверток / циклы AC/DC) | |||
| Дисплей | ||||
| Тип индикатора | цветной ЖКИ, графическая матрица (800?480), диаг. 18 см | |||
| Режим индикации | Абс. значение, D-измерение, D-измерение в %, усред. (1…64) | |||
| Формат индикации | Одновременно до 4-х параметров (в т.ч. Осн. и Вспом.) | |||
| Скорость измерения | 25 мс/ 50 мс/ 150 мс/ 300 мс/ 600 мс (максимальным/ быстрое/ среднее/ медленное 1 / медленное 2) | |||
| Общие характеристики | ||||
| Интерфейс | USB/ GPIB/ LAN/ RS-232/ USB Host (возможность эмуляции языка программирования SCPI) | |||
| Условия эксплуатации | 0°С…40°С и относительная влажность до 85 % | |||
| Напряжение питания | 110 -240 В (±10 %), 50 / 60 Гц (максимальным потреблением 65 В*А) | |||
| Габаритные размеры | 346 х 145 х 335 мм | |||
| Масса | 3,3 кг | |||
Комплект поставки измерителя LCR-78205A:
| Наименование | Количество |
|---|---|
| Измеритель иммитанса LCR-78205A | 1 |
| Шнур питания | 1 |
| Четырехпроводной измерительный провод LCR06B (4 провода х 2 крокодила тип Kelvin) | 1 |
| ПО CD-диск | 1 |
Документы:
Мы предлагаем для поставки радиоизмерительные средства измерители rlc (настольные). Измеритель RLC, анализатор иммитанса LCR-78205A, артикул 10021439 по цене 1 995 210 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
