АМ-3028 Анализатор компонентов

Описание анализатора компонентов АМ-3028:

Автоматический анализатор компонентов АМ-3028 предназначен для автоматического анализа и измерения индуктивности, электрической емкости, сопротивления, тангенса угла потерь, добротности, комплексного сопротивления, фазового сдвига и других параметров SMD-компонентов при разработке, на производстве, а так же при настройке, проверке и эксплуатации радиоэлектронной аппаратуры.

Гарантийный срок: 14 месяцев

Мультиметр "карандашного" типа АММ-1063 идеально подходит тестирования электронных схем и компонентов (резисторов, конденсаторов, диодов), а так же проверки целостности цепей (прозвонки).

Отличительные особенности:

• Баз. погр. 0,05%.
• Тест. частота 20 Гц…1 МГц (с шагом 1 мГц).
• Дисплей 6 разр. (320х240): Абс.; отн.; отн.%; уровень сигнала V/I; сорт.; табл.ч.; АЧХ Измерения: |Z|; R (0,00001 Ом…99,9999 МОм); Rp; Rs; X; C (0,00001 пФ…9,99999 Ф); L (0,00001 мкГн…99,9999 кГн); |Y|; G; B (0,00001 мкСм…99,9999 См); D (0,00001…9,99999); Q (0,00001…99999,9); ° (0°…±179,999°)/rad (0…±3,14159 рад), 0%...±999,999%.
• Уровень сигнала 5 мВ…2,0 В / 50 мкА…20 мА.
• Импеданс 30; 100 Ом.
• Скорость изм. 1,5; 10; 30 изм./с.
• Калибровка: КЗ/ откр./ под нагр.
• Усреднение 1-255.
• Космаратор: 10 ячеек + 1.
• Качание частоты по 10 точкам.
• Запуск: непрер. / ручной / внешний / по шине.
• Память: 20 профилей.
• Контр. уровня V/I.
• Граф. анализ.

Органы управления анализатора компонентов АМ-3028:

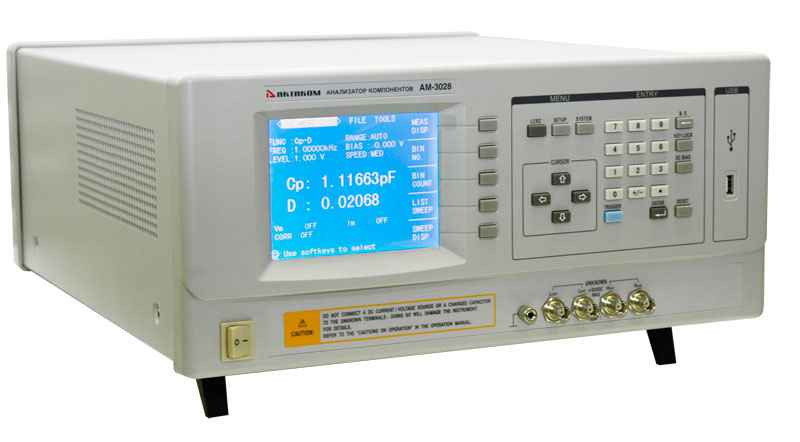

Передняя панель

1. Жидко-кристаллический индикатор
2. Экранные кнопки для управления и выбора параметров, соответствующих экранному меню
3. Кнопка влючения и выключения прибора
4. Терминал заземления
5. Терминалы подключения объекта измерений
6. Кнопки управления курсором
7. Интерфейс USB
8. Кнопка меню LCRZ для отображения настроек и результатов измерений
9. Кнопка меню SETUP для задания настроек измерений
10. Кнопка меню SYSTEM для управления состоянием дополнительных параметров измерения
11. Кнопка DC BIAS для включения источника постоянного смещения
12. Кнопка KEY LOCK для блокировки и разблокировки клавиатуры прибора
13. Кнопка BACKSPACE. Нажатие на кнопку BACKSPACE стирает один последний введённый символ
14. Кнопка RESET (Сброс)
15. Кнопка ENTER. Нажатие этой кнопки прекращает ввод цифровых значений и заносит отображенное на ЖКИ значение в память прибора
16. Кнопка TRIGGER для ручного запуска прибора
17. Цифровые кнопки для ввода цифровых значений в прибор

Задняя панель

1. Разъём подключения внешнего смещения (опция)
2. Разъём подключения интерфейса IEEE488 (GPIB)
3. Разъём подключения интерфейса HANDLER (опция)
4. Разъём подключения интерфейса RS-232C
5. Решётка охлаждающего вентилятора
6. Разъём подключения шнура питания и держатель предохранителя
7. Терминал заземления

Технические характеристики анализатора компонентов АМ-3028:

Основные параметры
Измеряемые параметры	|Z|, |Y|, C, L, X, B, R, G, D, Q, q, Rs, Rp (22 пары параметров)
Диапазон частот	20 Гц…1 МГц (шаг 1 мГц)
Уровень тест-сигнала	5 мВ…2,0 В / 50 мкА…20 мА
Постоянное смещение	0 / 1,5 / 2,0 В
Входное сопротивление	30 Ом/100 Ом (переключаемое)
Базовая погрешность	0,05%
Измерения
сопротивление |Z|, R, Rp, Rs, X	0,01 мОм … 99,9999 МОм
проводимость |Y|, G, B	0,01 нСм … 99,9999 См
ёмкость C	0,00001 пФ … 9,99999 Ф
индуктивность L, Lk	0001 нГн … 99,9999 кГн
тангенс угла потерь D	0,00001 … 9,99999
добротность Q	0,01 … 99999,9
фазовый угол (град)	-179,999 … +179,999 °С
фазовый угол (рад)	-3,14159…3,14159
относительные измерения Δ%	-999,999%…999,999%
Дополнительные функции
Режимы отображения измерения	абсолютное значение/ относительное/ относительное в%
Индикатор уровня тест-сигнала	реальный тестовый ток и напряжение
Сортировка (компаратор)	10 ячеек + 1 доп
Графический анализ АЧХ	до 960 точек
Табличные измерения	по 10 точкам
Качание частоты (свипирование)	по 10 точкам
Калибровка	КЗ / открытая / под нагрузкой
Общие данные
Скорость измерения	1,5; 10; 30 изм/с
Усреднение	1-255
Схема измерения	Параллельная / последовательная
Память	20 профилей
ЖКИ	Графический; 320х240 точек; 6 разрядов
Запуск	непрерывный / ручной / внешний / по шине
Интерфейсы	стандартные: USB-Host, RS-232 опции: GPIB, Handler, Scaner, DC Bias
Питание	99 В…121 В / 198 В…242 В (47,5 Гц…63 Гц)
Мощность	< 100 ВА
Габаритные размеры	430х185х490 мм
Масса	Около 15 кг
Габариты в упаковочной таре	585х370х630 мм
Вес в упаковочной таре	25 кг

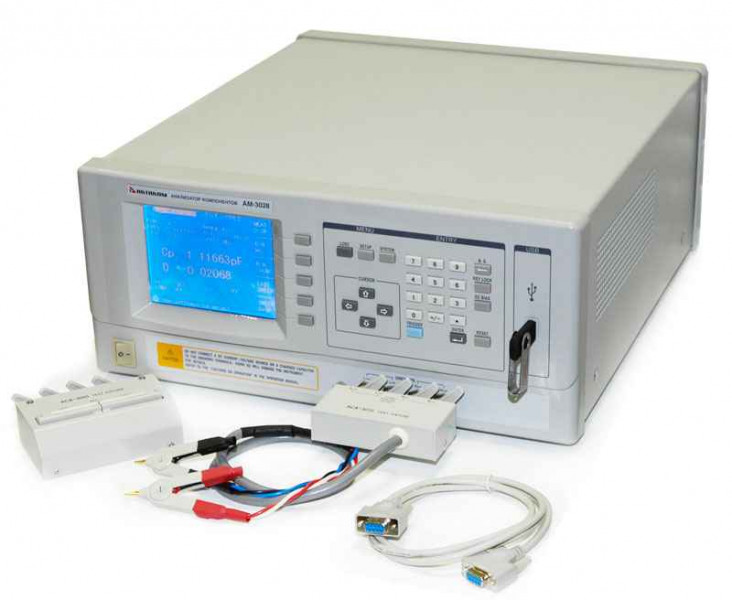

Стандартная комплектация анализатора компонентов АМ-3028:

1. Прибор
2. 4-проводные тестовые зажимы АСА-3005
3. 4-проводные тестовые щупы Кельвина АСА-3012
4. Пластина для КЗ-калибровки АСА-3010
5. Запасной предохранитель – 2 шт
6. Сетевой шнур
7. Руководство по эксплуатации

Дополнительная комплектация :

• Программное обеспечение AM-3018-SW Программное обеспечение
