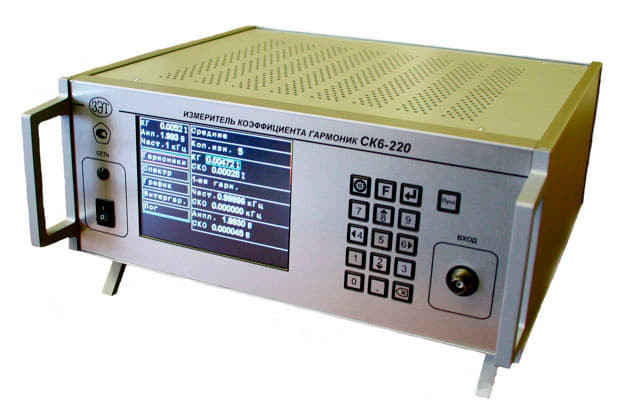

Описание измерителя коэффициента гармоник СК6-220
Измерители коэффициента гармоник СК6-220 предназначены для измерений коэффициента гармоник радиотехнических сигналов, амплитуды и частоты первой гармоники, уровней амплитуды и фазы высших гармоник относительно первой гармоники, а также для определения уровней и частот интергармоник и субгармоник сигнала.
Измеритель СК6-220 выполнен в моноблочном исполнении, в его конструкции отсутствуют наружные элементы подстройки и регулировки. Программа управления измерителем СК6-220, цифровой обработки информации и представления результатов измерений хранится в встроенном процессоре и недоступна пользователю.
Отличительные особенности:
- Измеритель СК6-220 управляется встроенным процессором и не нуждается во внешнем компьютере;
- Динамический диапазон расширен до 50 В;
- Прибор измеряет уровни интергармоник и субгармоник сигнала;
- По измеренным значениям коэффициента гармоник прибор вычисляет и индицирует коэффициент нелинейных искажений.
Технические характеристики измерителя коэффициента гармоник СК6-220
| Параметр | Значения |
|---|---|
| Диапазон измерений коэффициента гармоник при частоте первой гармоники от 10 Гц до 200 кГЦ: - при амплитуде первой гармоники от 0,05 до 0,5 В - при амплитуде первой гармоники от 0,5 до 50 В | 0,01 ... 100% 0,001 ... 100% |
| Диапазон измерений частоты | 10 Гц ... 1200 кГц |
| Диапазон измерений амплитуды первой гармоники | 0,05 ... 50 В |
| Пределы допускаемой абсолютной погрешности измерений коэффициента гармоник Кг: - при амплитуде первой гармоники Аи от 0,05 до 0,5 В, не более значений, определяемых по формуле - при амплитуде первой гармоники Аи от 0,5 до 2 В, не более значений, определяемых по формуле - при амплитуде первой гармоники Аи от 2 до 20 В, не более значений, определяемых по формуле | ± (0,02 * Кг + (1+ (0,5 - Аи)/Аи) * 0,01%) ± (0,01 * Кг + (1+ (2,0 - А и)/А и) * 0,0015%) ± (0,03 * Кг + 0,005%) |
| Пределы допускаемой абсолютной погрешности измерений частоты первой гармоники F, не более значений, определяемых по формуле | ± (2*10-4 * F + 0,01 Гц) |
| Пределы допускаемой относительной погрешности измерений амплитуды первой гармоники А, не более - в диапазоне частот от 10 Гц до 20 кГц - в диапазоне частот от 20 до 200 кГц - в диапазоне частот от 200 до 1000 кГц | ± 1,0% ± 3,0% не нормируется |
| Характеристики измерителя при определении уровней амплитуды и фазовых сдвигов высших гармоник сигнала вплоть до десятой относительно первой гармоники при частоте и амплитуде первой гармоники от 10 Гц до 200 кГц и от 0,5 до 50 В: - диапазон уровней амплитуды - диапазон фазовых сдвигов | -100 ... 0 Дб 0 ... 360 ° |
| Диапазон определения уровней и частот интергармоник и субгармоник сигнала при частоте первой гармоники от 10 Гц до 200 кГц и амплитуде первой гармоники от 0,5 до 50 В относительно амплитуды и частоты первой гармоники в диапазоне уровней | -100 ... 0 Дб |
| Входное сопротивление Входная емкость ( без учета емкости входного кабеля) | 56 кОм не боле 10 пФ |
| Время установления рабочего режима не более | 30 мин |
| Время непрерывной работы | не менее 8 ч |
| Мощность, потребляемая при номинальных напряжении и частоте электропитания, не превышает | 40 В*А |
| Условия эксплуатации прибора - температура эксплуатации - относительная влажность воздуха - атмосферное давлени | +10 ... +35 С 80% 84 ... 106,7 кПа |
| Уровень пыле- и влагозащищенности | IP20 |
| Соответствие требованиям электромагнитной совместимости | В |
| Масса, не более | 8,0 кг |
| Габаритные размеры (Д х В х Ш) | 345 х 150 х 340 мм |
Комплектация измерителя СК6-220
| № | Наименование | Количество |
|---|---|---|
| 1 | Измеритель коэффициента гармоник СК6-220 | 1 |
| 2 | Комплект кабелей | 1 |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/ЗаводЭлТехники/Описание типа СИ СК6-220.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/ЗаводЭлТехники/Руководство по экслуатации СК6-220.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/ЗаводЭлТехники/Брошюра СК6-220.pdf
Мы предлагаем для поставки радиоизмерительные средства измерители нелинейных искажений. Измеритель коэффициента гармоник СК6-220, артикул 166561 по цене 735 240 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
