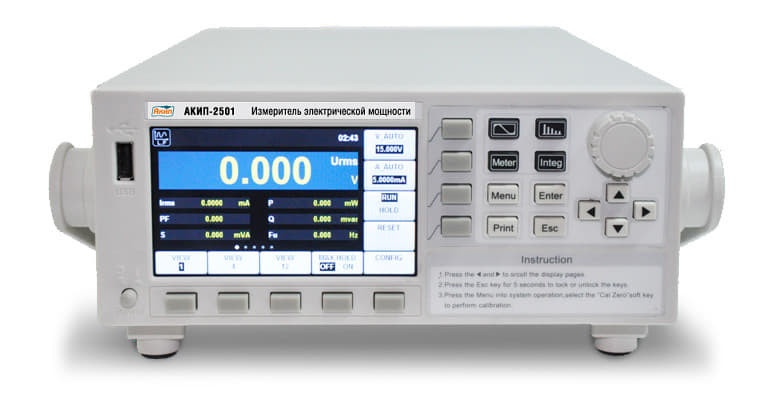

Описание цифрового измерителя электрической мощности АКИП-2501
Цифровой измеритель электрической мощности АКИП-2501 позволяет измерять среднеквадратическое значение напряжения до 600 вольт и тока до 20 ампер, при этом ширина измеряемой полосы частот может достигать 100 килогерц. Это дает возможность АКИП-2501 проводить высокоскоростные измерения гармоник в расширенном динамическом интервале. АКИП-2501 также востребован во время измерений многократных гармоник несущей частоты до пятидесятой гармоники. Показатели каждой гармоники выводятся на дисплей в формате списка или гистограммы для облегчения последующего анализа измерений.
Благодаря аналоговому входу и внешним преобразователям тока, представленным в виде клещей, АКИП-2501 может безразрывно измерять силу тока. Во время таких измерений специалист может выбрать входной интервал измерений – от 50 милливольт до 2 вольт и от 2,5 вольт до 10 вольт.
Принцип действия измерителя основан на преобразовании входных аналоговых сигналов тока и напряжения в цифровую форму, для дальнейшей обработки микропроцессорным устройством. Управление и контроль над режимами работы измерителей осуществляет встроенный микроконтроллер. Установка значений параметров и режимов измерения производится с помощью кнопок и регулятора на лицевой панели измерителей.
Отличительные особенности:
- Одновременная индикация измеряемой мощности, тока и напряжения (частоты, гармоники до 50й, коэф. мощности и разности фаз);
- Базовая погрешность 0,1 %;
- Измерение активной (P), реактивной (Q) и полной (S) мощности;
- Аналоговый вход для безразрывного измерения силы тока с помощью внешних преобразователей тока (клещей);
- Удержание показаний, min/max измерения;
- Цветной TFT-дисплей высокого разрешения;
- Сохранение данных и скриншотов на USB-flash;
- Интерфейс: USB, GPIB, LAN, RS-232.
Технические характеристики измерителя АКИП-2501
| Параметр | Значения |
|---|---|
| Напряжение | |
| Предел измерения | 15/ 30/ 60/ 150/ 300/ 600 В, автоматич. или ручной выбор |
| Входной импеданс | 2 МОм (13 пФ) |
| Макс. вх. напряжение | 1500Впик., 1000 Вср.кв |
| Погрешность измерения (23°С ± 5°С, синусоид. сигнал) | ±(0,1% х Uизм. + 0,2% х Uк), где Uк - предел измерения, в диапазоне до 10 кГц |
| Ток | |
| Предел измерения | 5/ 10/ 20/ 50/ 100/ 200 мА/ 0,5/ 1/ 2/ 5/ 10/ 20 А, автоматический или ручной выбор |
| Входной импеданс | 505 мОм (0,1 мкГн) в диапазоне 5…200 мА; 5 мОм (0,1 мкГн) в диапазоне 0,5…20 А |
| Макс. вх. ток | 30Апик./ 20Аср.кв. в диапазоне 5…200 мА; 100Апик./ 30Аср.кв. в диапазоне 0,5…20 А |
| Погрешность измерения (23°С ± 5°С, синусоид. сигнал) | ± (0,1% х Iизм. ± 0,2 % х Iк), где Iк – предел измерения, в диапазоне до 10 кГц |
| Активная мощность | |
| Диапазон | 0…12 кВт |
| Погрешность измерения (23°С ± 5°С, синусоид. сигнал) | ±(0,1% х Pизм. + 0,1% х Pк), где Pк – предел измерения, в диапазоне 45…66 Гц |
| Коэффициент мощности | |
| Диапазон | 0,001 – 1,000 |
| Алгоритм вычисления | Мощность активная (Вт)/ Мощность реактивная (ВхА) = Коэф. мощности (cos φ) |
| ЧАСТОТА | |
| Диапазон | 0,5 Гц…100 кГц |
| Погрешность измерения (23°С ± 5°С) | ±0,06% х Fизм. |
| Общие характеристики | |
| Дисплей | 9 см цветной ЖК-дисплей (TFT, 480 х 272) |
| Интерфейс | USB, GPIB, LAN, RS-232 |
| Потребляемая мощность | 50 ВА |
| Рабочая температура | 5…40 С° (относ. влажность 20…80%) |
| Напряжение питания | 110…240 В, 50/60Гц |
| Габаритные размеры | 251х91х291мм (1/2*2U) |
| Масса | 5 кг |

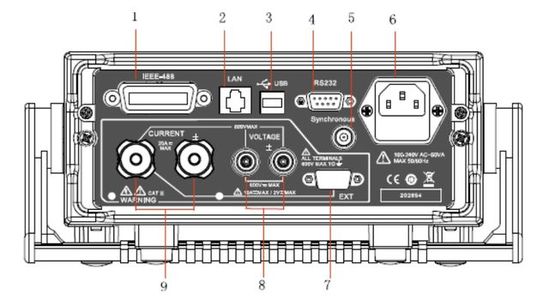

Внешний вид задней панели АКИП-2501
- Интерфейс GPIB/КОП
- Интерфейс LAN
- Интерфейс USB
- Интерфейс RS-232
- Вход внешней синхронизации
- Разъем для подключения сетевого кабеля питания
- Интерфейс DB9 внешних т/датчиков
- Вход клеммы для измерения напряжения (макс. 600 В)
- Вход клеммы для измерения тока (макс. 20 А)
Комплектация АКИП-2501
| № | Наименование | Количество |
|---|---|---|
| 1. | Цифровой измеритель электрической мощности АКИП-2501 | 1 |
| 2. | Шнур питания | 1 |
| 3. | Кабель USB | 1 |
| 4. | Инструкция по эксплуатации на CD | 1 |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/АКИП/Методика поверки АКИП-2501.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/АКИП/Описание типа СИ АКИП-2501.pdf
Мы предлагаем для поставки радиоизмерительные средства измерители нелинейных искажений. АКИП-2501 - Измеритель электрической мощности цифровой, артикул 312398 по цене 222 180 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
