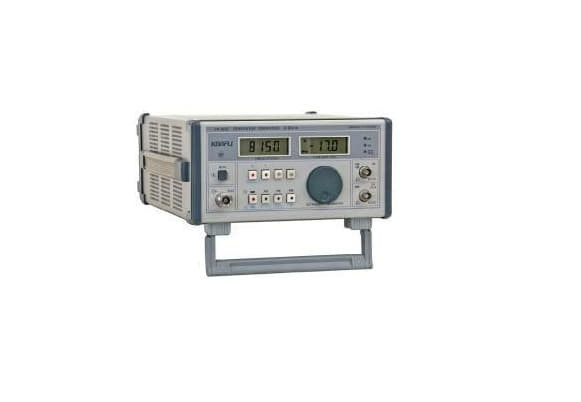

Г4-202 - Генератор сигналов высокочастотный

Описание генератора сигналов Г4-202:

Г4-202 многофункциональный малогабаритный генератор с калиброванным уровнем выходной мощности в диапазоне 2-37,5 ГГц. Применяются в качестве источников СВЧ колебаний в режимах НГ, ИМ, АМ, ЧМ, при настройке, регулировке, испытаниях радиотехнических устройств.

Обеспечивает калибровку измерителей мощности, измерение потерь, ослаблений, КСВН, параметров антенн и антенных трактов. Могут быть использованы в составе АИС, а также в качестве свип генераторов при панорамных измерениях параметров цепей.

Встроенная однокристальная микро ЭВМ полностью автоматизирует процесс управления прибором, производит набор и установку параметров, исключает установку запрещенных режимов, устанавливает отсчет параметров в заданных единицах.

Автоматическая калибровка нуля усилителя постоянного тока системы АРМ позволяет существенно увеличить динамический диапазон ее работы и свести к минимуму температурную погрешность уровня выходной мощности.

Отличительные особенности серии Г4-20x:

• Многофункциональные малогабаритные генераторы с калиброванным уровнем выходной мощности в диапазоне 2…37.5 ГГц
• Высокая степень экранирования
• НГ, ИМ, АМ, ЧМ, свипирование
• Современный дизайн, простота конструкций, высокая надежность

Технические характеристики:

Параметры		Значения
Диапазон частот, ГГц		2.0…8.15
Погрешность установки частоты		± 0.5%
Уровень выходной мощности		80 мВт
Пределы регулирования уровня выходной мощности		30 дБ
Погрешность установки уровня выходной мощности		не более ±1.5 дБ
Относительный уровень гармоник и субгармоник		не более –25 дБ (2f, 3f)
Уровень мощности с дополнительного выхода (пределы регулирования 20 дБ)		не менее 1 мВт
Частотная модуляция	Диапазон модулирующих частот	0.05 … 100 кГц
	Девиация частоты	25 МГц
Амплитудная модуляция	Диапазон модулирующих частот	0.05 … 5 кГц
	Коэффициент модуляции	0 … 50%
Импульсная модуляция	Частота повторения импульсов	0.05 … 200 кГц
	Длительность импульсов	0.1 мкс … 10.0 мс
	Подавление сигнала в паузе	не менее 60 дБ
Свипирование	Полоса свипирования	от 10 МГц до полного диапазона рабочих частот
	Время автоматического свипирования	20 мс, 80 мс; 1 с
Общие данные	Диапазон рабочих температур	–10 … +50 °С
	Относительная влажность воздуха	не более 98 % при 25 °С
	Питание от сети переменного тока	220 ± 22 В / 50 ±0.5 Гц; 115 ±5.75 В / 400 ±10 Гц
	Потребляемая мощность	не более 60 В·А
	Габариты	240 × 120 × 300 мм
	Масса	7.5 кг

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/Описание типа СИ Г4-202, Г4-204.pdf

Мы предлагаем для поставки радиоизмерительные средства генераторы сигналов. Г4-202 - Генератор сигналов высокочастотный, артикул 301694 по цене 700 000 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
