AWG-4150 Генератор сигналов специальной формы
Описание генератора сигналов специальной формы AWG-4062:
AWG-4150 – двухканальный генератор электросигналов специальной и свободной формы, предназначенный для питания электротехнического и радиоэлектронного оборудования.
Генератор сигналов AWG-4150 синтезирует следующие виды сигналов: синусоидальное, пилообразное прямоугольное напряжение, последовательности импульсов и белый шум в диапазоне 10 мкГц – 50 МГц. Они формируются посредством считывания из встроенной памяти характеристик сигналов с учётом заданных пользователем параметров. Для генерирования электрических сигналов свободной формы (доступно 48 предустановленных вариантов) задействуется 16 000 точек.
Устройство поддерживает основные типы модуляции: частотная, амплитудная, фазовая; амплитудную и частотную манипуляции. Доступна функция смещения постоянного тока относительно напряжения для питания сложных радиоэлектронных устройств. Высокое разрешение по частоте в 1 мкГц позволяет точно задать параметры питающего напряжения для работы с высокочувствительным оборудованием.
Особенности устройства:
- Параллельное / последовательное соединение каналов.
- Цветной дисплей высокого разрешения.
- Погрешность установки частоты не более 10-4 Гц.
- USB-интерфейс для взаимодействия с компьютером.
- Звуковой сигнал при запуске устройства.
Принцип работы, сферы применения:
AWG-4150 функционирует по принципу прямого генерирования электромагнитной волны заданной геометрии. Микроконтроллер синтезирует сигнал требуемой формы, соответствующий его цифровому эквиваленту. Он считывается из памяти с заданной степенью квантирования и поступает на ЦАП с целью преобразования в аналоговую форму. Ступенчатое напряжение сглаживается системой НЧ-фильтров и подаётся на выход генератора.
Устройство рассчитано на выдачу сигналов различной формы с точно заданными параметрами, необходимыми для питания и тестирования радиоэлектронной либо электротехнической аппаратуры в учебных или производственных лабораториях.
Особенности конструкции:

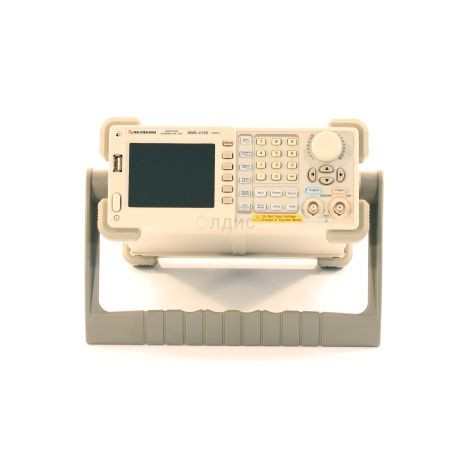

Генератор помещён в пластиковый корпус, на переднюю панель которого вынесены следующие элементы:
- Выходы для подключения нагрузок.
- Кнопки управления прибором.
- Цветной жидкокристаллический дисплей.
- Тонкое управление формой сигналов.
- USB-интерфейс для взаимодействия с компьютером.
На экран выводятся сведения о сигнале для каждого из каналов в отдельных вкладках: его характеристики, графическая форма, частота. Физическими кнопками отключается подача питания на каждый канал, которые можно синхронизировать – будут выдавать сигналы с одинаковыми характеристиками даже после изменения параметров электросигнала ведущего канала (Master).
Программное обеспечение AWG-4150 защищено от считывания и модификации во избежание вмешательства в результаты измерений. Один из винтов на задней панели оснащён пломбой для предотвращения несанкционированного доступа к электронике.
Технические характеристики:
| Параметр | Значение | ||||
|---|---|---|---|---|---|
| Максимальная выходная частота | 50 МГц | ||||
| Количество каналов | 2 | ||||
| Форма сигнала | Синусоидальный, прямоугольный, треугольный, импульсный, белый шум 48 типов специальной формы |
||||
| Частотные характеристики | |||||
| Диапазон | |||||
| синусоидальный сигнал | 1 мкГц ~ 50 МГц | ||||
| прямоугольный сигнал | 1 мкГц ~ 5 МГц | ||||
| импульсный сигнал | 1 мкГц ~ 5 МГц | ||||
| пилообразный и треугольный сигнал | 1 мкГц ~ 300 кГц | ||||
| белый шум (Гаусс) | полоса 5 МГц (-3дБ) | ||||
| специальной формы | 1 мкГц ~ 5 МГц | ||||
| Разрешение по частоте | 1 мкГц | ||||
| Точность установки (18°C ~ 28°C) | 50 ppm (90 дней), 100 ppm (1 год) | ||||
| Синусоидальный сигнал | |||||
| Коэффициент гармоник | CH1 | CH2 | |||
| < 1 Вп-п | > 1 Вп-п | < 1 Вп-п | > 1 Вп-п | ||
| DC-1 МГц | -55 дБн | -45 дБн | -55 дБн | -45 дБн | |
| 1 МГц - 5 МГц | -55 дБн | -40 дБн | -55 дБн | -40 дБн | |
| 5 МГц - 25 МГц | -50 дБн | -35 дБн | -50 дБн | -35 дБн | |
| Общие гармонические искажения | <0.2% (DC ~ 20 кГц，1 Вп-п) | ||||
| Негармонические искажения | < -70 дБн (DC ~ 1 МГц) |
||||
| Фазовый шум | -108 дБн/Гц @ 10 кГц | ||||
| Прямоугольный сигнал | |||||
| Время нарастания/спада | < 12 нс (1 кГц, 1 Вп-п) | ||||
| Выброс | < 5 % (1 кГц, 1 Вп-п) | ||||
| Коэф.заполнения | 1 мГц ~ 10 MГц | 20% ~ 80% | |||
| 10 мГц ~ 20 MГц | 40% ~ 60% | ||||
| 20 мГц ~ 25 MГц | 50% | ||||
| Ассиметрия | 1% от периода + 20 нс (1 кГц, 1 Вп-п, 50% коэф.заполнения) | ||||
| Джиттер | 6 нс +0,1% от периода (1 кГц, 1 Вп-п) | ||||
| Треугольный сигнал | |||||
| Нелинейность | < 0,1% (1 кГц, 1 Вп-п, 100% симметрия) | ||||
| Симмметрия | 0 ~ 100% | ||||
| Импульсный сигнал | |||||
| Длительность импульса | 20 нс ~ 2000 с , разрешение 1 нс | ||||
| Время нарастания/спада | < 12 нс (1 кГц, 1 Вп-п) | ||||
| Выброс | < 5% | ||||
| Джиттер | 6 нс +100 ppm от периода | ||||
| Специальная форма | |||||
| Максимальное количество точек участвующих в формировании сигнала | 16 К | ||||
| Вертикальное разрешение | 14 бит | ||||
| Частота дискретизации | 125 Мвыб/сек | ||||
| Время нарастания/спада | < 20 нс | ||||
| Джиттер (СКЗ) | 6 нс + 30 ppm | ||||
| Сохранение в энергонезависимую память | 10 форм | ||||
Основные характеристики:
| Параметр | Значение |
|---|---|
| Тип дисплея | Жидкокристаллический, 3.5" TFT, 320 х 240 |
| Питание | 100~240 В АСскз，45~440 Гц, CATII |
| Интерфейс | USB устройство, USB host. Опционально: GPIB (IEEE-488.2), LAN |
| Потребляемая мощность | не более 30 Вт |
| Рабочая температура | 0°C...50°C |
| Габаритные размеры | 229 х 105 х 281 мм |
| Вес | 2,8 кг |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1. | Генератор сигналов | 1 |
| 2 | Кабль питания | 1 |
| 3. | Руководство по эксплуатации | 1 |
