Нагрузка программируемая электронная постоянного тока RIGOL DL3021 (200 Вт)
Описание RIGOL DL3021:
Rigol DL3021 – производительная электронная нагрузка постоянного тока, оснащённая интерфейсом для удалённого управления. Применяется при тестировании и калибровке электронных устройств, источников питания с током до 40 А и мощностью до 200 Вт. Она имитирует рабочие условия: нагрузку на радиоустройство, изменение сопротивления, эмуляцию короткого замыкания.
DL3021 – электронная нагрузка с четырьмя статическими режимами: стабилизация тока, мощности, напряжения, сопротивления. Она проведёт динамическое тестирование, может работать в непрерывном (до 15 кГц) для проверки переходных процессов, импульсном режимах и режиме старта от единичного импульса. Пользователю доступно управление временем задержки, скоростью нарастания и затухания сигнала, продолжительностью выбранных тестов при проверке источников питания.
Нагрузка защищена от скачков напряжения, тока, перегрузки по мощности – при выходе параметров за допустимые пределы автоматика отключает устройство, а на дисплей выводит соответствующее уведомление. Прибор визуализирует форму сигнала, позволяет масштабировать и «замораживать» его на дисплее. Rigol DL3021 сохраняет результаты тестирования во внутреннюю либо на внешнюю память, просматривать их.
- Удалённое управление.
- 3 режима запуска, 4 динамических и 4 специальных режима работы.
- Защита устройства от перегрузки, неверного подключения.
- Работа в качестве амперметра, вольтметра, омметра.
- Многообразие интерфейсов.
Управление, индикация:

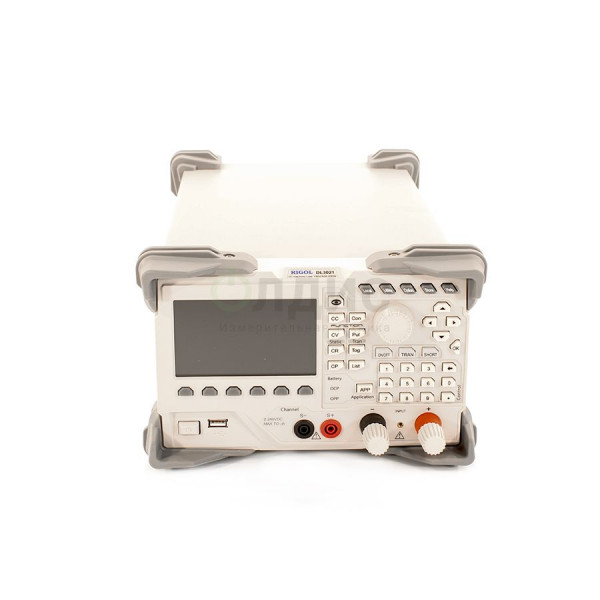

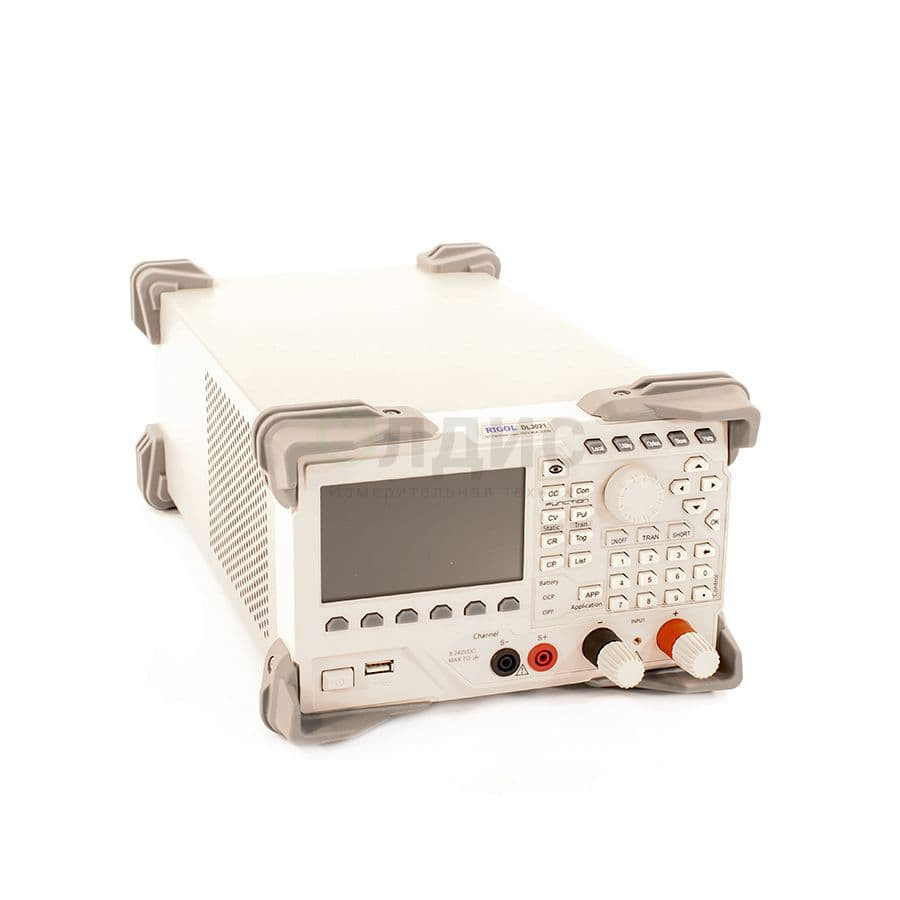

Rigol DL3021 представлен моноблоком, на переднюю панель которого вынесены: часть разъёмов, экран и десятки органов управления: кнопки, переключатели, диски для подстройки. Большинство интерфейсов расположены на задней панели: LAN, USB, RS-232. Они позволяют обмениваться данными, реализовать удалённое управление устройством. Картинка выводится на оснащённый подсветкой квазимонохромный дисплей с диагональю 4,3”.
Сферы эксплуатации:
Основная задача DL3021 – тестирование генераторов, преобразователей, стабилизаторов напряжения, источников электрического питания: аккумуляторные батареи, блоки питания. Прибор имитирует рабочие нагрузки: изменение сопротивления, мощности, имитация высоких стартовых токов, КЗ, перегрузка исследуемого устройства. Разнообразие интерфейсов позволяет использовать рабочую нагрузку как элемент автоматизированной контрольно-измерительного комплекса с удалённым управлением.
Rigol DL3021 может использоваться при производстве, контроле и обслуживании аккумуляторов для автомобилей, сельскохозяйственной, строительной техники, электрического инструмента. Устройство применяется в индустрии электропитания, где разрабатываются, собираются и тестируются вторичные источники питания (БП), в том числе импульсные: мобильные устройства, автомобили, аэрокосмическая, военная сферы, судоходство.
Технические характеристики электронной нагрузки программируемой DL3021:
| Параметр | Значение | ||||
|---|---|---|---|---|---|
| DL3021 | DL3021A | DL3031 | DL3031A | ||
| Входное напряжение | 0...150 В | ||||
| Входной ток | 0...40 A | 0...60 A | |||
| Мощность поглощения | 200 Вт | 350 Вт | |||
| CC режим | Диапазоны | 0...4 A / 0...40 A | 0...6 A / 0...60 A | ||
| Разрешение | 1 мA | ||||
| Погрешность | ±(0,05%+0,05% полной шкалы) | ||||
| CV режим | Диапазоны | 0...15 В / 0...150 В | |||
| Разрешение | 1 мВ / 5 мВ | ||||
| Погрешность | ±(0,05%+0,02% полной шкалы) / ±(0,05%+0,025% полной шкалы | ||||
| CR режим | Диапазоны | 0,08 Ом...15 Ом / 2 Ом...15 кОм | |||
| Разрешение | 2 мA / Vуст | ||||
| Погрешность | Vвх/Rуст * (0,2%) + 0,2% I полной шкалы | ||||
| CR режим | Диапазоны | 0...200 Вт | 0...350 Вт | ||
| Разрешение | 100 мВт | ||||
| Динамические режимы | непрерывный, импульсный, запуск по одиночному импульсу, работа по списку (2-512 шагов, 0-99999 циклов) | ||||
| Непрерывный режим (Con) | 0,001 Гц...15 кГц | 0,001 Гц...30 кГц | 0,001 Гц...15 кГц | 0,001 Гц...30 кГц | |
| Скорость изменения тока | Диапазоны | 0,001 A/мкс ... 0,25 A/мкс 0,001 A/мкс ... 2,5 A/мкс (>5 В) | 0,001 A/мкс ... 0,3 A/мкс 0,001 A/мкс ... 3 A/мкс (>5 В) | 0,001 A/мкс ... 0,25 A/мкс 0,001 A/мкс ... 2,5 A/мкс (>5 В) | 0,001 A/мкс ... 0,5 A/мкс 0,001 A/мкс ... 5 A/мкс (>5 В) |
| Разрешение | 0,001 A/мкс | ||||
| Прикладные и специальные режимы и функции | тестирование батарей; тестирование ИП защиты по току (OCP) и мощности (OPP); тестирование ИП на соответствие заводским выходным параметрам тока и напряжения; эмуляция режима КЗ | ||||
| Диапазон минимального напряжения Von | 0 ... 150 В | ||||
| Измерение тока | Диапазоны | 0 ... 40 A | 0 ... 60 A | ||
| Разрешение | 1 мA | 0,1 мA | 1 мA | 0,1 мA | |
| Погрешность | ±(0,05%+0,05% полной шкалы) | ||||
| Измерение напряжения | Диапазоны | 0...150 В | |||
| Разрешение | 1 мВ | ||||
| Погрешность | ±(0,05%+0,02% полной шкалы) | ||||
| Измерение сопротивления | Диапазоны | 0,08 Ом...15 кОм | |||
| Разрешение | 2 мА / Vуст | ||||
| Измерение мощности | Диапазоны | 0...200 Вт | 0...350 Вт | ||
| Разрешение | 100 мВт | ||||
| Стабильность (ток / напряжение) | ±(0,01% ±10 мА) / ±(0,01% ±10 мВ) | ||||
| Входное сопротивление | 350 кОм | ||||
| Интерфейсы | USB Host / Device, RS-232; LAN, Digital I/O, GPIB - опция | ||||
| Дисплей | Тип | ЖК, цветной 4,3" TFT | |||
| Цвет. отображение | квазимонохромное | полноцветное | квазимонохромное | полноцветное | |
| Габаритные размеры | 239 x 157 x 442 мм | ||||
| Вес | 7,58 кг | ||||

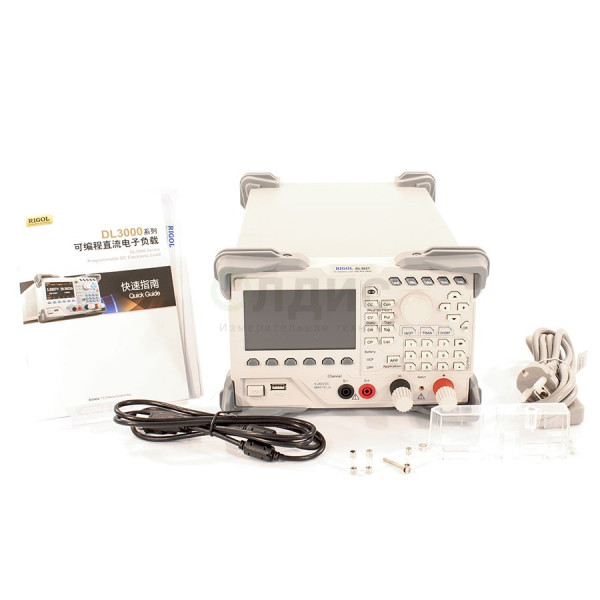

Комплект поставки DL3021:
| № | Наименование | Количество |
|---|---|---|
| 1 | Электронная нагрузка программируемая DL3021 | 1 |
| 2 | Сетевой шнур | 1 |
| 3 | Предохранитель | 1 |
| 4 | Краткое руководство по эксплуатации | 1 |
Дополнительная комплектация DL3021:
| № | Наименование |
|---|---|
| 1 | LAN-DL3 Опция LAN интерфейса |
| 2 | DIGITALIO-DL3 Опция цифрового порта Digital I/O |
| 3 | HIRES -DL3 Опция повышенного разрешения считывания |
| 4 | FREQ-DL3 Опция повышения частоты тестирования |
| 5 | SLEWRATE-DL3 Опция повышения крутизны фронта |
| 6 | CB-RS232-A Кабель 9-Pin RS232 Cable |
| 7 | USB-GPIB-L USB-GPIB Модуль |
| 8 | CB-SENSE Провод для терминала Sense |
| 9 | CB-20A-780MM Соединительные провода 20 A (красный и черный) |
| 10 | CB-40A-780MM Соединительные провода 40 A (красный и черный) |
| 11 | CB-60A-780MM Соединительные провода 60 A (красный и черный) |
| 12 | RM-1-DP800 Комплект для установки в стойку (один прибор) DL3000 |
| 13 | RM-2-DP800 Комплект для установки в стойку (два прибора) DL3000 |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/RIGOL/Техническое описание электронных нагрузок серии DL3000.pdf
Мы предлагаем для поставки радиоизмерительные средства электронные нагрузки. Нагрузка программируемая электронная постоянного тока RIGOL DL3021 (200 Вт), артикул 143661 по цене 65 150 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
