Описание анализатора цепей TTR506A:

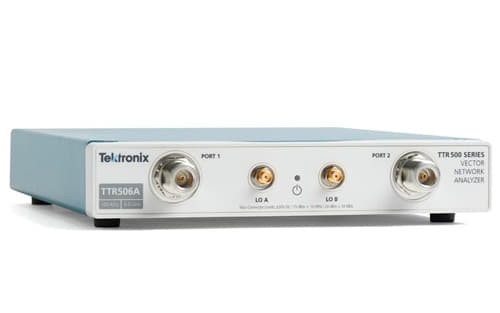

Векторный анализатор сетей Tektronix TTR506A (VNA) — это электроизмерительный прибор, в котором используется известный сигнал незатухающей гармонической волны (CW) для измерения амплитудной и фазовой характеристик радиочастотных и микроволновых компонентов, систем и подсистем как при разработке, так и в производстве.
При помощи векторных анализаторов сетей Tektronix TTR506A можно измерять сложные количественные показатели, например:
- коэффициенты отражения
- импеданс
- полную проводимость
- потери на отражение
- вносимые потери
- усиление
- изоляцию
Инженеры, разрабатывающие и проверяющие РЧ-устройства, используют векторные анализаторы сетей для проверки расчетных моделей.
Инженеры по производству собирают и тестируют РЧ-компоненты и устройства на основании определённого набора технических характеристик. Векторные анализаторы сетей используются для быстрой и точной проверки работы РЧ-компонентов и устройств. В ВАЦ TTR506A и TTR506A встроены шесть приёмников и два источника РЧ-сигналов, которые компактно размещены на фирменной специализированной ИС (ASIC).
Отличительные особоенности анализатора цепей TTR506A:
- Диапазон рабочих частот - от 100 кГц до 6 ГГц;
- Динамический диапазон - не менее 122 дБ;
- Уровень выходного сигнала -50 дБм до +7 дБм;
- Зашумленность графика - не более 0,008 дБ ср.кв.
- Полноценный 2-портовый и 2-канальный измеритель S-параметров (S11, S21, S12, S22) в разнообразных форматах;
- Весь спектр возможностей векторного анализатора цепей, получаемый с помощью программного обеспечения Tektronix VectorVu-PC™;
- Встроенные инжекторы постоянного тока для каждого порта;
Технические характеристики анализатора цепей TTR506A:
| Параметр | Значение |
|---|---|
| Частотный диапазон | 100 кГц … 6 ГГц |
| Точность | 7 ppm |
| Полный 2-портовый ВАЦ с измерением | S11, S21, S12, S22 |
| Динамический диапазон | >122 дБ |
| Векторный анализ | через ПО Tektronix VectorVu-PC™ software, в том числе оффлайн |
| Уровень шумов графика | <0,008 дБ ср.кв. |
| Выходная мощность | от -50 до +7 дБм |
| Формат выдаваемых файлов | Формат выдаваемых файлов |
| SCPI команды | Есть |
| LabView | Есть |
| Интерфейс | USB 2.0 |
| Габаритные размеры | 285,8 х 206,4х44,5 мм |
| Вес | 1,59 кг |
Комплектация анализатора цепей TTR506A:
- Анализатор цепей векторный TTR506A
- Комплект аксессуаров
- Руководство по эксплуатации
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/Tektronix/Руководство по эксплуатации TTR500 (Англ.).pdf
Мы предлагаем для поставки радиоизмерительные средства анализаторы цепей. TTR506A Анализатор цепей векторный, артикул 157647 по цене 0 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
