Разбавитель аэрозолей мод. 3302A

Описание разбавителя аэрозолей мод. 3302A:

Разбавитель аэрозолей модели 3302A непосредственно соединяется с времяпролётными спектрометрами-измерителями частиц (APS™) компании TSI. Он снижает концентрацию частиц в высококонцентрированных аэрозолях, снабжая исследователей представительными пробами, которые отвечают рабочим требованиям, предъявляемым к этим времяпролётным спектрометрам высокого разрешения.

Разбавитель аэрозолей модели 3302A работает в замкнутом режиме. Он изолирует небольшую пробу частиц в потоке какого-либо аэрозоля и объединяет её с отфильтрованным «чистым» газом того же исходного аэрозоля. Таким образом, исключается влияние неизвестных характеристик газа, вводимого в аэрозоль, а именно, влияние его температуры, давления, относительной влажности или компонентного состава. Модель 3302A минимизирует потерю частиц в ходе процесса разбавления, постоянно подавая пробу аэрозоля и оптимизируя форму потока. Это способствует снижению потерь частиц, вызванных седиментацией и турбулентным осаждением, а также обеспечивает получение высоко представительной пробы исходного аэрозоля.

Выходное отверстие разбавителя соединяется с входным отверстием спектрометра* для оперативного разбавления и анализа высококонцентрированных аэрозолей. В связи с тем, что аэрозоль, вводимый для разбавления, втягивается через Модель 3302А спектрометром, разбавителю не требуется никакой электроэнергии или сжатого газа.

Характеристики и преимущества:

• стандартные степени разбавления 100 к 1 и 20 к 1 (два разбавителя можно использовать в тандеме для получения степени разбавления до 10000 к 1);
• очень малая потеря частиц в диапазоне размеров от 0.5 до 10 мкм;
• хорошо воспроизводимые показателя;
• во время работы сохраняются оригинальные характеристики аэрозольного газа;
• полностью блочная конструкция;
• никакой потребности во внешнем питании, ни в сжатом газе;
• долговременная прочная конструкция;
• простые процедуры обслуживания;
• манометры, обладающие двумя функциями (указывают на корректную работу или дают сигнал о потребности в обслуживании).

Эксплуатация:

Аэрозоль втягивается через разбавитель времяпролётным спектрометром с общей скоростью 5 литров в минуту. Попав в разбавитель через входное отверстие, поток концентрированного аэрозоля делится по двум каналам. В одном канале большая часть исходного аэрозоля очищается практически от всех частиц. В другом канале оставшаяся небольшая часть аэрозоля сохраняет свою концентрацию частиц. Затем эти два потока снова объединяются, чтобы создать желаемое разбавление.

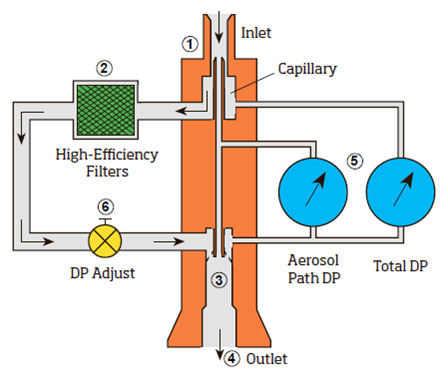

Внутри Модели 3302A (применение капилляра для разбавления 100:1)

1. В точке, в которой поток исходного аэрозоля делится на две части, поток со скоростью 0.05 л/мин изокинетически поступает в капиллярную трубку и проходит через неё.
2. Оставшиеся 4.95 л/мин аэрозоля проходят через высокоэффективный воздушный фильтр, который убирает частицы.
3. Отфильтрованная порция газового потока затем вновь соединяется с потоком аэрозоля, вышедшим из капиллярной трубки, достигнув при этом степени разбавления исходного аэрозоля 100:1. Смесительная насадка обеспечивает однородное распределение разбавленного аэрозоля.
4. Хорошо смешанный разбавленный аэрозоль выходит из модели 3302A и поступает во времяпролётный спектрометр-измеритель частиц.
5. Манометр ΔP в канале аэрозоля измеряет поток, проходящий через капилляр. Манометр общей ΔP измеряет перепад давления в пределах всей системы. Этот двухфункциональный подход обеспечивает выявление таких состояний, как закупорка капилляра, загруженность фильтра или утечка в приборе.
6. Для получения корректной степени разбавления оператор просто настраивает регулирующий клапан до тех пор, пока желаемые показания не появятся на манометре перепада давления ΔP канала аэрозолей.

Трубопровод и фильтры требуют периодического обслуживания, т.к. во время повторяющихся процедур разбавления происходит постоянное оседание частиц. Канал потока и внутренние компоненты спроектированы так, что они легки в чистке и не создают проблем для неё. Это высокоэргономичный прибор, который опытный оператор может обслужить менее чем за полчаса.

• High-Efficiency Filters – высокоэффективный фильтр,
• Inlet – входное отверстие,
• Capillary – капилляр,
• DP Adjust – настройка перепада давления,
• Aerosol Path DP – перепад давления в канале аэрозоля,
• Total DP – общий перепад давления,
• Outlet – выходное отверстие.

Технические характеристики разбавителя аэрозолей мод. 3302A:

Документы:

Мы предлагаем для поставки принадлежности для кипа принадлежности. Разбавитель аэрозолей мод. 3302A, артикул 323821 имеется в наличии или доступны для заказа с минимальным сроком поставки. Цену и срок поставки менеджер сообщит по запросу. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
