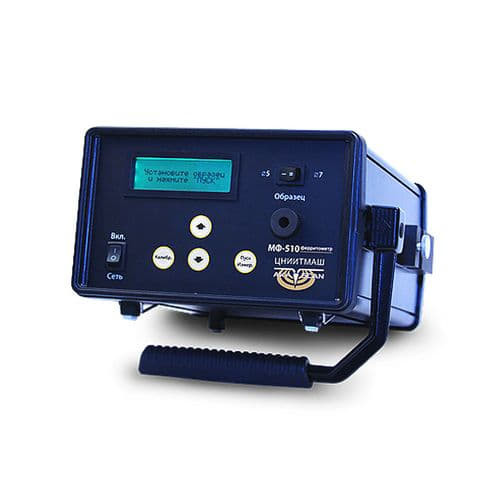

Ферритометр МФ-510 AKASCAN
Краткое описание ферритометра МФ-510 AKASCAN
Объемный ферритометр МФ-510 AKASCAN предназначен для выполнения измерений содержания ферритной фазы (СФФ) в литых ковшовых пробах при выплавке коррозионно-стойких нержавеющих хромоникелевых сталей аустенитного класса, а также в образцах металла сварочных и наплавочных материалов, сварных швов, наплавленных антикоррозионных покрытий и в основном металле заготовок, деталей и готовых изделий из указанных сталей (разрушающий контроль).
Применение ферритометра МФ-510 AKASCAN позволяет обеспечить выполнение требований ПНАЭ Г-7-010-89 «Оборудование и трубопроводы атомных энергетических установок. Сварные соединения и наплавки. Правила контроля.» при проведении контроля СФФ в соответствии с руководящим методическим документом РМД 2730.300.08-2003 и руководящим документом эксплуатирующей организации РД ЭО 1.1.2.19.0199-2010, одобренным Ростехнадзором РФ, и методикой выполнения измерений МВИ.ЦМ.27.10.05.008-2003, утверждённой Ростехрегулированием РФ.
Области применения ферритометра МФ-510 AKASCAN:
- Нефтегазовая промышленность.
- Химическая, пищевая промышленность.
- Тепловая и атомная энергетика.
- Трубопрокатные, машиностроительные и транспортные предприятия.
- Металлургическая промышленность.
Порядок проведения измерений
- На первом этапе производится калибровка прибора и проверка правильности показаний на эталонных образцах СФФ (диаметр 5 мм, длина 60 мм; диаметр 7 мм, длина 60 мм), поставляемых в базовом комплекте прибора.
- На втором этапе в пенал погружается цилиндрический образец из контролируемого металла и проводятся измерения содержания ферритной фазы в испытуемых образцах.
- По полученным показаниям на контролируемых образцах можно судить о содержании ферритной фазы во всем объеме отливки, из которой был взят образец.
- Минимальное количество образцов с одной отливки регламентируется руководящими документами предприятия. При его отсутствии руководящим методическим документом РМД 2730.300.08-2003.
Отличительные особенности ферритометра МФ-510 AKASCAN
- Ферритометр может быть использован в лабораторных и цеховых условиях предприятий атомной энергетики и других отраслей промышленности.
- Одобрен к применению в атомной энергетике головной материаловедческой организацией (согласно РМД 2730.300.08-2003 п. 1.5.1).
- Внесен в Госреестр СИ.
- Является полноценной заменой устаревшего ферритометра объемного типа ФЦ-2.
- Аттестация стандартных образцов для калибровки и поверки ферритометров производится с использованием разработанного ЦНИИТМАШ прецизионного метода магнитного насыщения согласно ГОСТ 26364-90
Технические характеристики ТЕХНОМАГ:
| Параметры | Значение |
|---|---|
| Тип ферритометра | объемный |
| Измерительный преобразователь | проходной магнитоиндукционнный |
| Диапазон измерения СФФ | 0,5...20 % |
| Основная относительная погрешность, не более | 5 % |
| Питание | 50 Гц, 220В |
| Масса, не более | 3,5 кг |
| Габариты | 230 х 160 х 260 мм |
| Диапазон рабочих температур | от +5 °С до +40 °С |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | МФ-510 AKASCAN электронный блок объемного ферритометра со встроенным преобразователем | 1 шт. |
| 2 | Образец СФФ (d5 мм) c аттестацией ЦНИИТМАШ | 1 шт. |
| 3 | Образец СФФ (d7 мм) с аттестацией ЦНИИТМАШ | 1 шт. |
| 4 | Комплект образцов содержания ферритной фазы с аттестацией ЦНИИТМАШ (опционально) | 1 шт. |
| 5 | Пенал погружной (d5 мм) | 1 шт. |
| 6 | Пенал погружной (d7 мм) | 1 шт. |
| 7 | Сетевой кабель | 1 шт. |
| 8 | Сумка для транспортировки ИД-91 | 1 шт. |
| 9 | Свидетельство о поверке | 1 шт. |
Документы:
Мы предлагаем для поставки средства неразрушающего контроля ферритометры. Ферритометр МФ-510 AKASCAN, артикул 20181 по цене 0 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
