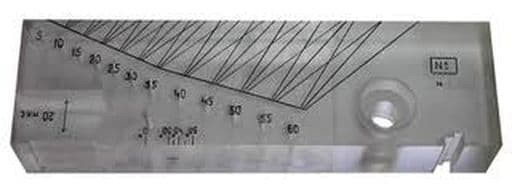

Стандартный образец СО-1, СО-3Р
Описание стандартных образцов для ультразвукового контроля:
Стандартный образец СО-1 производится по стандарту: ГОСТ 14782-86
Стандартный образец СО-3Р изготавливается соответственно по ГОСТ 18576-96.
Область применения стандартных образцов СО-1, СО-3Р:
Образцы СО-1 определяют условную чувствительность, проверяют разрешающую способность и погрешность глубиномера ультразвукового дефектоскопа.
Образец СО-3Р используют при контроле ультразвуковым дефектоскопом.
Технические характеристики стандартных образцов СО-1, СО-3Р:
СО-1:
- Изготовлен из органического стекла соответственно ГОСТ 17622;
- Скорость распространения продольной ультразвуковой волны на частоте 2,5±0,2 МГц при температуре 20±5 °С 2670 м/с, = ± 113 м/с
- Время распространения ультразвуковых колебаний в прямом и обратном направлениях 20±1 мкс
- Глубина залегания цилиндрических отражателей 2,0 мм от 5 до 55 мм,
- К20 = -3,0 дБ,
- К50 = -29,0 дБ.
СО-3Р:
- Спродольных УЗК = 5900 м/с, = ± 118 м/с,
- t20 = 20 ± 1 мкс,
- от 0 до 70; = ± 10,
- Глубина залегания цилиндрического отражателя 6,0 мм - 15 и 44 мм,
- Глубина залегания цилиндрических отражателей 2,0 мм - 3; 6; 9 и 12 мм,
- Отклонение амплитуды сигнала от однотипного отражателя 6,0 мм в ГСО ОУ 1-5 не более 2,0 дБ.
- R не более 0,1 мм,
- L = от 0 до 20 мм; L = ± 0,1 мм
Комплект поставки образцов СО-1, СО-3Р:
- образец СО-1,
- образец СО-3Р,
- паспорт,
- упаковка.
