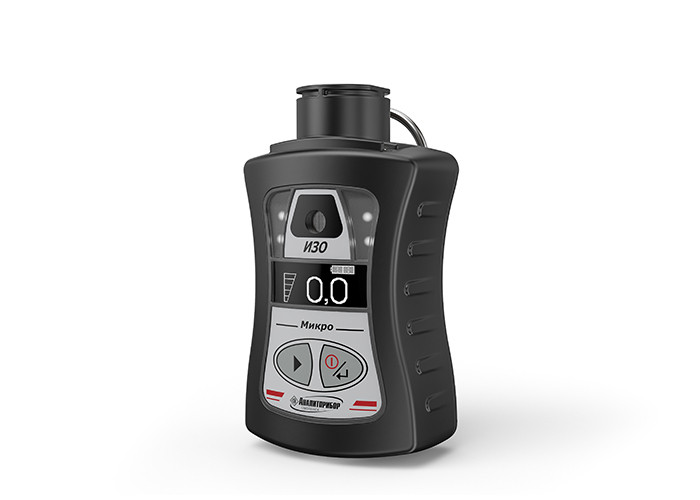

Индикатор интенсивности запаха ИЗО-Микро
 |
ООО "ГИКПРОМ" является официальным дилером ФГУП "СПО "АНАЛИТПРИБОР", г. Смоленск. |
Индикатор интенсивности запаха ИЗО-Микро применяется для определения уровня интенсивности запаха природного газа, имеющего одорацию меркаптанами. Исходя из данных задач, определяется область применения прибора ИЗО-Микро: это газовые хозяйства, объекты коммунально-бытового назначения, станции одорации.
Тип прибора - портативный (переносной).
Режим работы - автоматический циклический (периодический).
Принцип измерения - электрохимический.
Индикатор ИЗО-Микро не является средством измерения, не внесен в Госреестр СИ, поверка не требуется.
Артикул изготовителя ИЗО-Микро - ИБЯЛ.413411.061.
Главные особенности ИЗО-Микро
- Прибор позволяет одновременно определять интенсивность запаха СПМ в баллах и измерять массовую концентрацю СПМ в мг/м3;
- Наличие цифрового ЖК-дисплея;
- Интенсивность запаха определяется в баллах от 0 до 5 баллов с шагом: от 0 до 2 баллов - 1 балл; от 2 до 5 баллов - 0,5 балла, все согласно ГОСТ 22387.5-2014;
- Массовая концентрация СПМ определяется в мг/м3: от 0 до 100 мг/м3 с единицей младшего разряда, равной 1 мг/м3 ;
- Возможность архивирования измерений с привязкой к номеру объекта;
- USB-порт для передачи данных об измерениях на PC;
- Температурный диапазон работы: от -30 до +45 оС;
- Cтепень пылевлагозащиты - IP 68.
Внешний вид и устройство индикатора
 |
1 - крышка разъема miniUSB 2 - звуковой излучатель 3 - графический дисплей 4 - клипса для крепления на поясе 5, 6 - кнопки управления 7 - гарантийная наклейка 8, 9, 10 - таблички 11 - электрохимическая ячейка (ЭХЯ) |
Область применения
- на участках сети газораспределения (ГРП, ГРПШ, ГРПБ, ШРП)
- в цехах одоризации
- в сфере жилищно-коммунального хозяйства
Одорация газа меркаптанами
Одоризация газа - это процесс добавления специального вещества, которое придает газу специфический запах, что позволяет быстро обнаружить утечку. Это важный аспект безопасности в системах газоснабжения, так как позволяет своевременно обнаружить возможные утечки и предотвратить возможные аварии.
Одоризация газа обычно проводится на газораспределительных станциях, где газ подготавливается к транспортировке или подаче потребителям. Процесс заключается в добавлении определенного количества одоранта в поток газа, который затем распространяется по всей системе газоснабжения.
Основной целью одоризации газа является обеспечение безопасности при его использовании. Ведь газ, в отличие от других видов топлива, невидим и не имеет запаха, поэтому без применения специальных средств невозможно своевременно обнаружить его утечку и принять меры по устранению неполадок.
В качестве одорантов используются специальные вещества, обладающие сильным и устойчивым запахом, который можно легко идентифицировать. Наиболее часто применяются меркаптаны, которые обладают специфическим неприятным запахом и обеспечивают хорошую степень обнаружения утечек газа.
Процесс одоризации газа строго контролируется и регулируется на законодательном уровне, так как он связан с обеспечением безопасности и охраны окружающей среды. Правила и нормы одоризации определяются государственными органами и должны строго соблюдаться всеми участниками процесса газоснабжения.
Мы предлагаем для поставки переносные газоанализаторы для технологических процессов и медицины. Индикатор интенсивности запаха ИЗО-Микро, артикул ИБЯЛ.413411.061 по цене 71 800 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
Технические характеристики
|
Характеристики |
Значения |
|
Тип ИЗО-Микро |
индикатор (без поверки) |
|
Принцип измерения |
электрохимический |
|
Режим работы |
периодический |
|
Поверочный компонент |
этилмеркаптан |
|
Способ пробоотбора |
принудительный от газопроводов низкого давления (избыточное давление до 5 кПа (0,05 кгс/см2)) |
|
Диапазон показаний, индикации массовой концентрации СПМ |
от 0 до 5 баллов (в режиме индикации интенсивности запаха) от 0 до 100 мг/м3 (в режиме индикации массовой концентрации) |
|
Возможность передачи измеренной информации на ПК |
есть |
|
Расход контролируемого пространства, дм3/мин |
0,4 ± 0,1 |
|
Параметры анализируемой газовой среды: |
|
|
- температура, °С |
от -30 до +45 |
|
- давление, кПа, не более |
5 |
|
- пыль, мг/м3,не более |
10 |
|
- природный газ (по ГОСТ 5542-2014), % об. доли, не более |
100 |
|
- пропан технический (по ГОСТ Р 52087-2003), % об. доли, не более |
100 |
|
- пропан автомобильный (по ГОСТ Р 52087-2003), % об. доли, не более |
100 |
|
- бутан технический (по ГОСТ Р 52087-2003), % об. доли, не более |
100 |
|
Время прогрева, мин, не более |
5 |
|
Электрическое питание |
батарея аккумуляторная (2,5 А; 3 В) |
|
Время работы прибора без подзарядки, ч |
50 |
|
Маркировка по взрывозащите |
1ExibIIСT6 X |
|
Уровень защиты корпуса ИЗО-Микро от пыли и влаги по ГОСТ 14254-96 |
IP68 |
|
Условия эксплуатации: |
|
|
- температура окружающей среды, °С |
от -30 до +45 |
|
- атмосферное давление, кПа (мм рт. ст.), не более |
от 84 до 106,7 (от 630 до 800) |
|
- пыль, мг/м3,не более |
10 |
|
Габаритные размеры (Д×Ш×В), мм, не более |
55×50×105 |
|
Масса, кг, не более |
0,2 |
|
Средняя наработка на отказ (без замены ЭХЯ), ч, не менее |
15000 |
|
Срок службы, лет, не менее: |
|
|
- прибора |
10 |
|
- электрохимической ячейки (ЭХЯ) |
3 |
Комплект поставки
- Индикатор ИЗО-Микро - 1 шт
- Комплект ЗИП - 1 компл.:
- трубка ПВХ 4х1,5
- трубка ПВХ 6х2
- трубка фторопластовая 4х1
- колпачок поверочный (для отбора пробы)
- зарядное устройство
- Ведомость эксплуатационных документов - 1 экз.
- Комплект эксплуатационных документов - 1 компл.
Комплект ЗИП для индикатора:
- зарядное устройство в упаковке для ИЗО-Микро - 1 шт.
- USB-кабель в упаковке для ИЗО-Микро - 1 шт.
- индикатор расхода ИР для ИЗО-Микро - 1 шт.
- колпачок поверочный для ИЗО-Микро - 1 шт.
- трубка Ф-4Д 4×1,0, ГОСТ 22056-76, 2 м для ИЗО-Микро - 1 шт.
- трубка ПВХ 4×1,5, ТУ 2247-465-00208947-2006, 0,5 м для ИЗО-Микро - 1 шт.
- зажим для ИЗО-Микро - 1 шт.
- шестигранный изогнутый ключ 2 мм для ИЗО-Микро - 1 шт.
- винт ISO 7380-2 М3×4-А2 для ИЗО-Микро - 2 шт.
По отдельному заказу поставляется:
- Корпус для обеспечения отбора пробы для контроля степени одоризации ГГП или СУГ от газовой плиты
- ЭХЯ в упаковке ИБЯЛ.305649.038-26 на замену отработавших ресурс
- Вентиль точной регулировки ИБЯЛ.306577.002 для отбора пробы и корректировки показаний индикатора
- Носитель с ПО ИБЯЛ.431212.032 для работы с сервисным программным обоспечением, считывает и отображает в графическом виде полученные в результате измерений значения интенсивности запаха ГГП или СУГ, одорированных СПМ, из энергонезависимой памяти.
