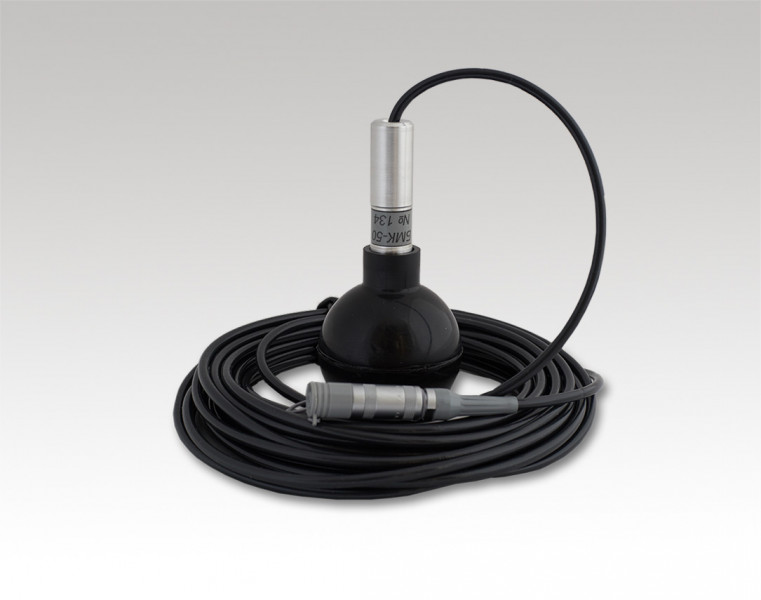

Блок (пульт) электрометрический ДКС-101
Описание электрометрического блока (пульта) ДКС-101:
Электрометрический блок ДКС-101 оснащен микроконтроллером и повзволяет проводить начальные тестирующие и калибровочные операции, а также принимать информацию с управляющего компьютера.
Блок состоит из двух модулей: электрометрического и интерфейсного.
Интерфейсный модуль состоит из управляемого узла питания, программируемого источника высокого напряжения и интерфейсного узла с оптогальванической развязкой.
Электромеханический модуль состоит из электрометрического усилителя, охваченного обратной связью измерительными резисторами (в режиме измерения тока и мощности дозы и соответствующих им интегралов-3 диапазона) и измерительными конденсаторами (в режиме измерения заряда и дозы - 2 диапазона). Электрометрические реле осуществляют переключение диапазонов измерения и режимов калибровки измерительных элементов. Напряжение с выхода усилителя поступает на 24-х разрядный сигма-дельта АЦП, где и оцифровывается. Код оцифрованного сигнала поступает на управляющий микроконтроллер, где обрабатывается и по последовательному каналу передается в управляющий компьютер.
Функции микроконтроллера:
- Проведение начальных тестирующих и калибровочных операций;
- Прием информации с управляющего компьютера;
- Управление ЦАП для компенсации напряжения смещения усилителя;
- Управление электрометрическими реле;
- Управление источником высокого напряжения.
Отличительные особенности:
- Встроенные системы самодиагностики;
- Набор функций математической обработки и протоколирование результатов измерений;
- Функция стабильности нуля;
- Изоляция между корпусом электрометрического блока и контактами вилки кабеля сетевого питания;
- Исполнение электрометрического блока IP30С (по ГОСТ 14254-96);
- Наработка на отказ не менее 3000 часов;
- Обладает механической прочностью в соответствии с требованиями к изделиям группы L1 ГОСТ 12997-84;
- Программное обеспечение в среде Windows;
- Широкий набор сервисных функций;
- Простота и удобство использования.
Области применения:
- В качестве рабочего эталона для поверки поверочных гамма- и рентгеновских установок, рабочих средств измерений поглощенной дозы и амбиентного эквивалента дозы фотонного и электронного излучений;
- Для высокоточных измерений дозовых полей ионизирующих излучений медицинских и промышленных приборов и аппаратов.
Технические характеристики:
| Параметр | Значение |
|---|---|
| Стабильность нуля | плюс-минус 2 фА (2 х 10-15 А) |
| Устанавливаемое время измерения | до 30000 с |
| Напряжение высоковольтного источника двухполярное с шагом 5 В | 40…600 В |
| Диапазон рабочих температур | +10…+40 oС |
| Относительная влажность воздуха | 10…80 % при 30 oС |
| Габаритные размеры блока | 300 х 290 х 75 мм |
| Масса блока | 5,8 кг |

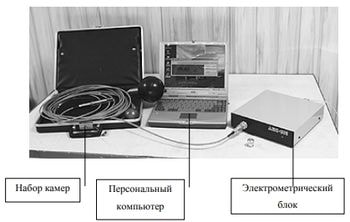

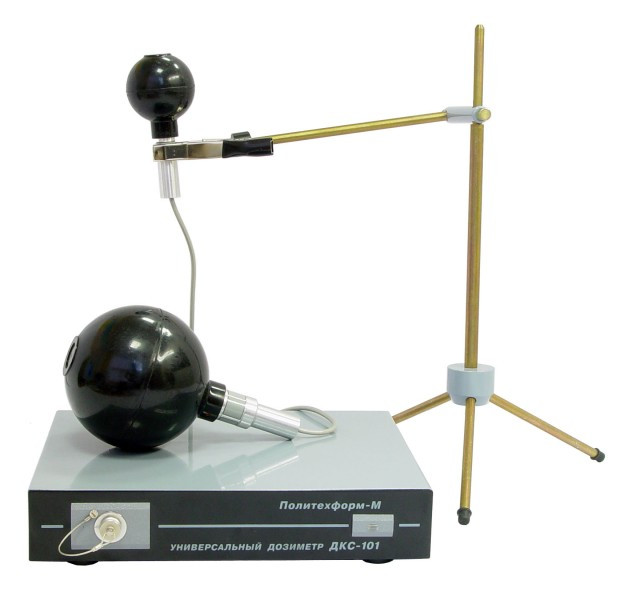

Внешний вид электромеханического блока:
.jpg "Внешний вид электромеханического блока")
Информационное меню:
Главное меню панели управления предназначено для настройки параметров прибора, работы с базой данных, организации доступа к изменению калибровочных параметров и т.д.

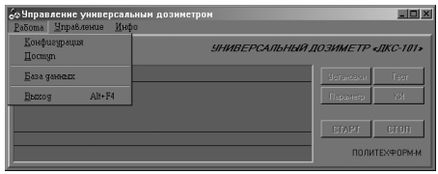

.jpg "Подменю Работа")
Подменю «Работа» содержит режимы «Конфигурация», «Доступ», «База данных» и «Выход» (эти режимы будут рассмотрены в дальнейшем)
.jpg "Подменю Управление")
Подменю «Управление» дублирует работу с кнопками прибора
.jpg "Подменю Инфо")
Подменю «Инфо» содержит файл помощи и информацию о версии программы
Назначение кнопок:
- СЕТЬ - включение питания внешнего электрометра;
- УСТАНОВКИ - предварительные установки (ионизационной камеры, напряжение, температура, атмосферное давление, порог по поглощенной дозе и порог по времени измерения);
- ТЕСТ - режим автокалибровки прибора;
- КИ - выбор и работа с контрольными источниками;
- СТАРТ - запуск измерений;
- СТОП - остановка измерений.

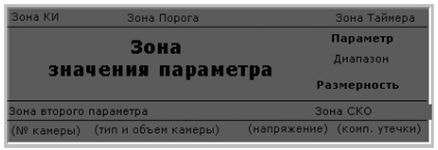

Наглядное представление информации на информационном табло:
.jpg "Наглядное представление информации на информационного табло")
- Зона КИ - если выбрана работа с КИ, в этой зоне появляется сообщение «КИ (название) (изотоп) (тек. мощность)», а в зоне СКО отображается относительное отклонение измеряемой величины от параметра КИ
- Зона Порога - если выбрана работа с порогом, в этой зоне появляется сообщение «Порог по дозе/времени»;
- Зона Таймера - таймер, который всегда включается при запуске измерений (в виде ХХХХ сек или ХХ ХХ ХХ);
- Зона значения параметра - главная информационная зона, в которой представлены результаты измерений в виде 4-х разрядного числа с плавающей запятой или «Прогрев», «ТЕСТ», «>0999% - ЕЕЕ % (включение через меню);
- № камеры - номер выбранной камеры;
- Тип и объем - отображение типа и объема выбранной камеры;
- Напряжение - отображение напряжения на электрометре в виде «_ _ _ В»;
- Компенсация - сообщает о том, учитываются ли утечки кабеля и камеры.
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/Politehform/Описание типа дозиметра универсального ДКС-101.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Politehform/Свидетельство СИ (ДКС-101).pdf
