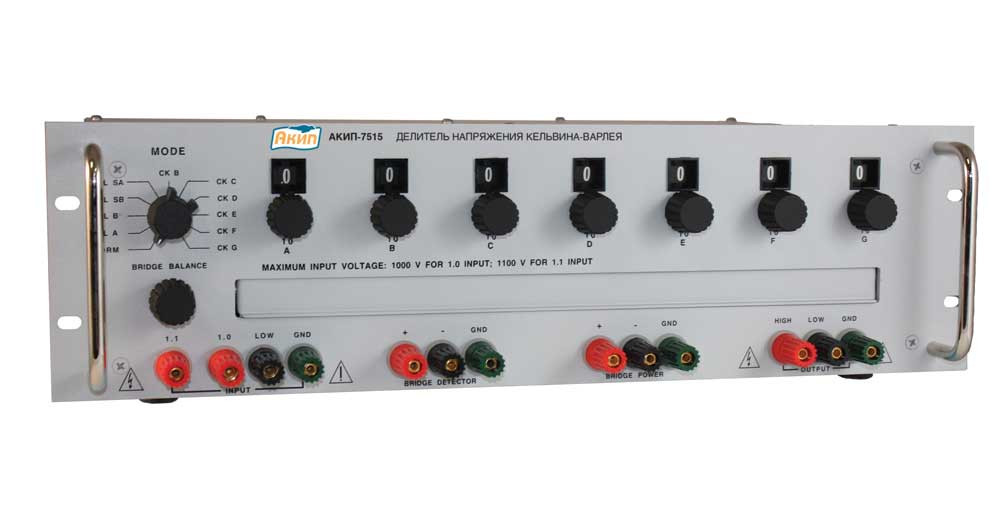

АКИП-7515 - Делитель напряжения Кельвина-Варлея
Описание делителя напряжения Кельвина-Варлея АКИП-7515
Делитель напряжения Кельвина-Варлея - прецизионный, высокостабильный стандарт для измерения отношений со строго линейной зависимостью.
Делитель напряжения Кельвина-Варлея АКИП-7515 предназначен для использования во многих приложениях, требующих точно известных соотношений напряжения или тока. АКИП-7515 наиболее подходит для использования в мостовых схемах, обеспечивая два плеча моста с точно известным коэффициентом деления. Кроме того тестовые приложения включают определение линейности характеристик, измерение напряжения и сопротивления, калибровка напряжения, тока и сопротивления.
Отличительные оосбенности:
- Высокоточный делитель напряжения Кельвина-Варлея (KelvinVarley);
- 7 декад, стоечное исполнение;
- Разрешение 1х10-7;
- Входная абсолютная линейность:±1х10-7;
- Температурный коэффициент линейности: < ± 1х10-7 /°С;
- Cамокалибровка на передней панели.
Технические характеристики делителя напряжения АКИП-7515
| Параметр | Значение |
|---|---|
| Калибровка | Самокалибровка, имеет встроенный мост (маслянная ванна) |
| Диапазон установки отношений | 0:1,0 для терминала «1,0»; 0:1,1 для терминала «1,1» |
| Разрешение | ±1х10-7 (входа) |
| Число декад | 7 |
| Абсолютная линейность: [v out/ V in] –S (значение заданное регуляторами) | ±1х10-7 для S= 0,1…1,1 (±0,1(10S) 1/3 х10-6 для S = 0…0,1) |
| Кратковременная стабильность линейности | ±1х10-7 / за 1 месяц (в лабораторных условиях при Uвх ≤ 100 В) |
| Долговременная стабильность линейности | ±1х10-6 / за 1 год для S= 0,1…1,1 |
| Температурный коэффициент (Tc) | < ± 1х10-7 / °С для S= 0,1…1,1 |
| Мощностной коэффициент (Pс) | ±2х10-7 (входа/ W) для S= 0,1…1,1 |
| Входное напряжение | 0…1000 В при «1,0»; 0…1100 В при «1,1» |
| Максимальная входная мощность | 10 Вт при «1,0» (входа); 11 Вт при «1,1» (входа) |
| Входное сопротивление | 100 кОм при «1,0»; 110 кОм при «1,1» |
| Общие характеристики | |
| Соединительные клеммы | 4 группы (х3 шт), позолоченные терминалы «под винт» (гнезда 4 мм), резьба соединения с напылением теллура меди, минимальные тепловые шумы/emf и сопротивление, изолированная клемма для земли (GND) |
| Габаритные размеры | 13,3 × 48,2 × 33 см |
| Масса | 8,2 кг |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Делитель Кельвина-Варлея АКИП-7515 | 1 - шт. |
| 2 | Кабель питания | 1 - шт. |
| 3 | Руководство по эксплуатации | 1 - шт. |
| 4 | Сертификат калибровки | 1 - шт. |
Документы:
Мы предлагаем для поставки калибраторы компараторы. АКИП-7515 - Делитель напряжения Кельвина-Варлея, артикул 140685 по цене 6 266 190 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
