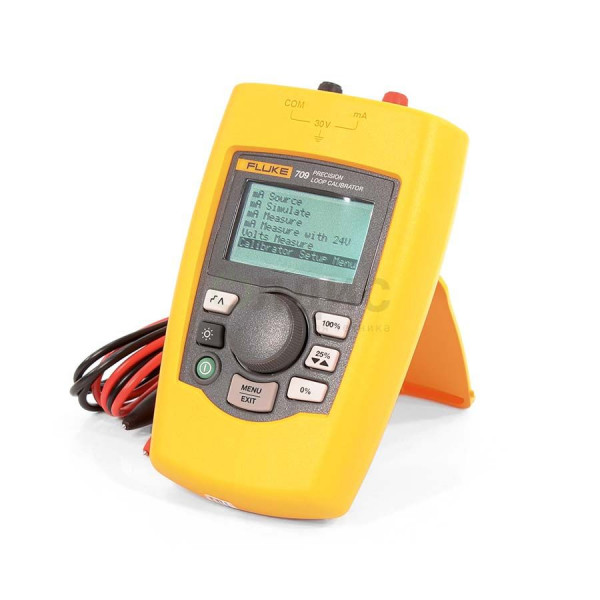

Fluke 709 - Калибратор токовой петли
Краткое описание прецизионного калибратора петли тока Fluke 709:
Fluke 709 применяется для отладки управляющих и силовых цепей, а также электронных блоков и модулей, использующих для коммуникации и регулирования токовой петли. Сюда относятся различные виды сервоприводов, управляемые гидро- и пневмоклапаны, автоматизированные системы пуска и регулирования двигателей, а также их элементы: датчики, цифроаналоговые преобразователи (ЦАП) и т.д.
Калибратор Fluke 709 способен работать как в качестве генератора входного сигнала, так и как измеритель. Задаваемое напряжение варьируется от 0 до 30 В, а ток в пределах 0 – 24 мА. Низкая погрешность задаваемых параметров, не превышающая 0,01%, при чувствительности 1 мкВ и 1мкА соответственно, позволяет использовать прибор для работы с самой высокоточной промышленной электроникой. Функционал Fluke 709 включает регулировку времени разгона параметров, а также моделирование сигнала с заданными значениями тока и напряжения. Масштабирование режима измерений регулируется в пределах от -25 до 125%.
Простой и функциональный интерфейс Fluke 709 состоит из крупноформатного дисплея, имеющего четкую графику и оснащенного подсветкой, а также удобного поворотно-нажимного переключателя настройки режимов и нескольких кнопок. Удобство и безопасность пользования дополнительно обеспечиваются наличием автоматического отключения питания, а также защитой от бросков напряжения до 240 В и тока 28 мА в тестируемой цепи.
Калибратор Fluke 709 выполнен в прочном и герметичном пластиковом корпусе. Питание прибора осуществляется от 6 элементов типа "ААА", при этом их емкости хватает на 40 часов непрерывной работы. Диапазон рабочих температур -10-55°C при влажности не более 95%. В комплект поставки входит собственно калибратор с элементами питания, измерительные провода, зажимы, мягкий защитный чехол, а также руководство пользователя и комплект документации.
Отличительные особенности калибратора петли тока Fluke 709:
- Наивысшая точность среди приборов этого класса: 0,01% от измеряемого значения
- Прочная компактная конструкция с питанием от (6) стандартных элементов размера AAA
- Удобный в настройке и работе интуитивный интерфейс с кнопкой быстрой настройки
- Встроенный подключаемый резистор 250 Ом для обмена данными по протоколу HART
- Питание петли от напряжения 24 В постоянного тока с режимом измерения мА (от -25% до 125%)
- Разрешение 1 мкА в диапазонах измерения тока в мА и разрешение 1 мВ в диапазонах измерения напряжений
- Простое двухпроводное подключение для всех типов измерений
- Автоматическое отключение питания для экономии заряда батареи (с регулировкой до 30 минут)
- Регулируемое время шага и разгона в секундах
- Регулируемый выбор диапазона (0 – 20 мА или 4 – 20 мА)
- Проверка ламп (моделирование заданных значений тока в мА при помощи кнопок %)
Технические характеристики калибратора Fluke 709:
| Параметр | Значение |
|---|---|
| Функции | источник тока в мА, моделирование тока в мА, считывание данных тока в мА, считывание значений тока в мА/питание петли, считывание значений напряжения. |
| Диапазоны | мА (0 – 24 мА) и В (0 – 30 В пост.тока) |
| Разрешение | 1 мкА в диапазонах измерения тока в мА и 1 мВ в диапазоне напряжений |
| Погрешность | 0,01% +/- 2 отсчета, все диапазоны (при 23° +/- 5°C) |
| Диапазон рабочих температур | от -10 °C до 55 °C (от 14 °F до 131°F) |
| Диапазон влажности | от 10 до 95% без конденсации |
| Стабильность | 20 ppm от предела измерения /°C от -10°C до 18°C и от 28°C до 55°C |
| Дисплей | 128 x 64 точек, графический ЖК с задней подсветкой, высота знаков 0,34 |
| Питание | 6 щелочных элементов AAA |
| Ресурс батареи | 40 часа (номинально) |
| Допустимое напряжение в петле | 24 В пост.тока при 20 мА |
| Защита от броска напряжения | 240 В перем. тока |
| Защита от перегрузок по току | 28 мА пост.тока |
| Электромагнитная совместимость | EN61326 приложение A (Портативные приборы) |
| Габариты (Д х Ш х В) | 15 см x 9 см x 3 см (6 x 3,6 x 1.3) |
| Вес | 0,3 кг |
| Принадлежности, входящие в комплект поставки | Сертификат согласно требованиям Национального института стандартов и технологии (США) NIST, элементы питания, измерительные провода, руководство |
| Гарантия | Три года |
Комплектация калибратора Fluke 709:
- Калибратор Fluke 709
- 2 зажима "крокодил" AC72
- Измерительные провода серии TL75 420l
- Мягкий футляр
- 6 элементов питания типа AAA (установлены)
- Руководство пользователя (на компакт-диске)
- Краткий справочник
- Информация по безопасности
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/FLUKE/Описание типа СИ (Fluke 709_709H).pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/FLUKE/Методика поверки Fluke 709,709H.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/FLUKE/Описание типа Fluke 709,709H.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/FLUKE/Свидетельство Fluke 709,709H (до 17.02.25).pdf
Мы предлагаем для поставки калибраторы калибраторы технологических процессов. Fluke 709 - Калибратор токовой петли, артикул 315422 по цене 0 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
