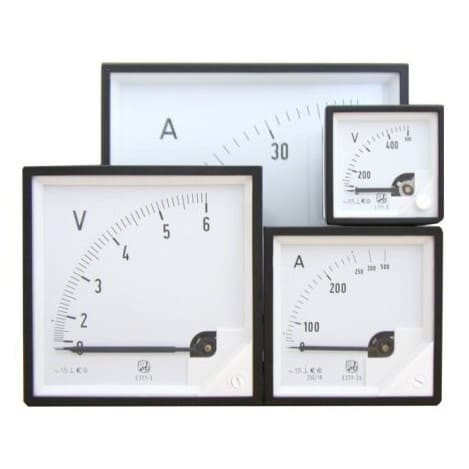

Вольтметр Е311-2а (х/100 В, 6…1000 В, 72х72)
Описание вольтметра Е311-2а (х/100 В, 6…1000 В):
Вольтметр Е311 щитовой показывающий электромагнитной системы с подвижной частью на кернах и подпятниках предназначен для измерения тока в сетях переменного тока. Приборы монтируют на ферромагнитных и неферромагнитных щитах толщиной от 1 до 15 мм при помощи приспособлений, поставляемых с прибором.
По степени защиты, обеспечиваемой корпусом, амперметр Е311 относятсятся к группе IP-50 (пылезащищенность). По защите зажимов-к группе IP-20. Прибор можно монтировать как на ферромагнитных, так и на неферромагнитных щитах толщиной от 1 до 15 мм. Рабочее положение прибора (монтажная плоскость) может быть: вертикальное, горизонтальное, с углом наклона 15, 30, 45, 60, 75° (угол меньше 90°) или с углом наклона 105, 120° (угол больше 90°).
Прибор предназначен для использования вне сфер распространения государственного метрологического контроля и надзора и не подлежат обязательной поверке.
Технические характеристики вольтметра Е311-2а (х/100 В, 6…1000 В):
| Наименование прибора | Конечные значения диапазонов измерений | Способ включения |
|---|---|---|
| Вольтметр | 6; 10; 15; 25; 40; 60; 100; 150; 250; 400; 500; 600; 800*; 1000* | непосредственно |
| Киловольтметр | 1; 4; 6; 7,5; 8; 10; 12,5; 15; 20; 40; 60; 150; 250; 500 | через трансформатор напряжения со вторичным напряжением 100 В |
| Киловольтметр | 1; 4; 6; 8; 10; 15; 20; 40; 60; 150; 160; 250; 400 | через трансформатор напряжения со вторичным напряжением 110 В |
| Общие характеристики | ||
| Габаритные размеры прибора, мм | 72x72 | |
| Размеры окна в щите (квадрат), мм | 68+0.7 | |
| Условия эксплуатации | температура окружающего воздуха от -40 до +50 °C; относительная влажность воздуха 90% при температуре +30 °C | |
| Класс точности | 1,5 | |
| Пределы допускаемой основной погрешности в диапазоне измерений | ±1,5% от конечного значения диапазона измерений | |
* - за исключением приборов Е311-1
Габаритные размеры вольтметра Е311:
Комплект поставки вольтметра Е311:
| № | Наименование | Количество |
|---|---|---|
| 1 | Вольтметр щитовой Е311 | 1 |
| 2 | Приспособление для крепления прибора к щиту | 1 |
| 3 | Руководство по эксплуатации | 1 |
| 4 | Паспорт | 1 |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/Юримов/Руководство во эксплуатации Е311.pdf
Мы предлагаем для поставки электроизмерительные устройства вольтметры. Вольтметр Е311-2а (х/100 В, 6…1000 В, 72х72), артикул 167521 по цене 2 652 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
