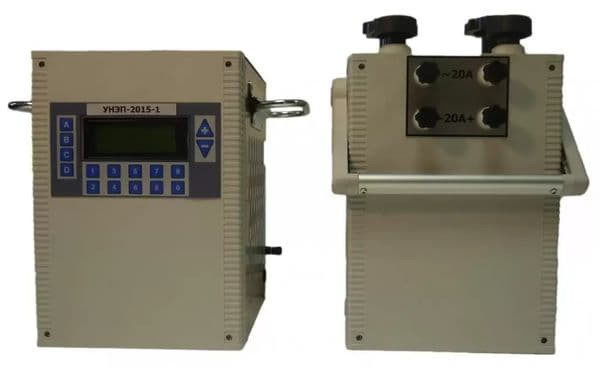

Устройство для испытания защит электрооборудования подстанций 6-10 кВ УНЭП-2015-1

Описание устройства для испытания защит электрооборудования подстанций УНЭП-2015-1 (6-10кВ)

Устройство предназначено для испытания защит электрооборудования подстанций напряжением 6-10кВ и автоматических выключателей переменного тока в сетях электроснабжения до 1000В.

Встроенные в устройство цифровые индикаторы позволяют отображать действующие значения тока и напряжения переменного и постоянного тока, а также время протекания тока и напряжения от 0,01 с до 99 мин. Кроме того, в УНЭП встроена защита от превышения максимального тока (автоматический выключатель) и тепловая защита от превышения температуры обмотки нагрузочного трансформатора (t сраб. 80 С).

Устройство обеспечивает:

• испытательный переменный ток синусоидальной формы, регулируемый в следующих пределах: 0-2000А, 0-200А, 0-20А (в течение 1 мин. при максимальном токе на каждом пределе и t = 20 С);
• испытательный постоянный ток, регулируемый в пределах: 0-20А (в течение 1 мин при максимальном токе);
• напряжение переменного тока в диапазоне 0-450В, регулируемое дискретно с шагом 1В, при токе нагрузки до 10А (в течение 1 мин при максимальном токе);
• напряжение постоянного тока в диапазоне от 0 до 250В при токе нагрузки до 10А;
• стабилизацию выходных значений тока и напряжения.

С помощью УНЭП можно осуществлять следующие наладочные операции на подстанциях 6-10 кВ:

• снятие характеристик намагничивания трансформаторов тока;
• настройку реле переменного тока типа РТ-40, РТ-80 и аналогичных;
• настройку промежуточных реле переменного и постоянного тока, а также контакторов и реле времени;
• проверку токов и времени срабатывания релейной защиты первичным током (при токах срабатывания защиты не более 2000А).

Технические характеристики

Параметр	Значения
Напряжение переменного тока в диапазоне	0-450В, регулируемое дискретно с шагом 1 В, при токе нагрузки до 10А
Напряжение постоянного тока в диапазоне	0-250В, регулируемое дискретно с шагом 1В, при токе до 10А
Испытательный переменный ток синусоидальной формы, регулируемый в диапазонах	0,5- 5А; 5-50А; 50-300А – длительно 5-20А; 50-200А; 300-2000А – до загорания светодиода ПЕРЕГРЕВ
Испытательный постоянный ток, регулируемый в диапазоне	0,2 - 20А
Ток (максимальный), потребляемый из сети составляет, не более	45
Приведенная погрешность измерения испытательного тока и напряжения встроенным цифровым индикатором, не более	5%
Напряжение питающей сети частотой 50 Гц	220 В
Допустимое отклонение напряжения питающей сети	+10%, -15%
Напряжение	0-450В
Ток	0-1000А
Результаты измерения времени	от 0,01сек до 99 мин 59,99 сек.
Масса УНЭП, не более	34
Масса соединительных проводов, не более	4
Габаритные размеры УНЭП	510 х 300 х 300
Температура окружающей среды	от минус 10 до плюс 30
Относительная влажность, (при температуре +25 С), %, не более	80

Коплект поставки

• Устройство для испытания защит электрооборудования подстанций 6-10кВ УНЭП-2015-1 (1 шт.)
• Питающий кабель (1 шт.)
• Токопроводы сечением 70 мм2 (2 шт.)
• Токопроводы сечением 4,0 мм2 (2 шт.)
• Соединительные провода с крокодилами (2 шт.)
• Руководство по эксплуатации (1 шт.)
• Аттестат (1 шт.)
