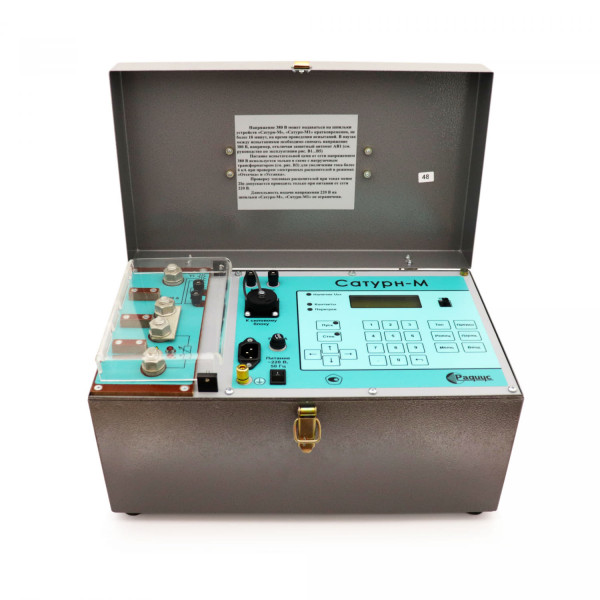

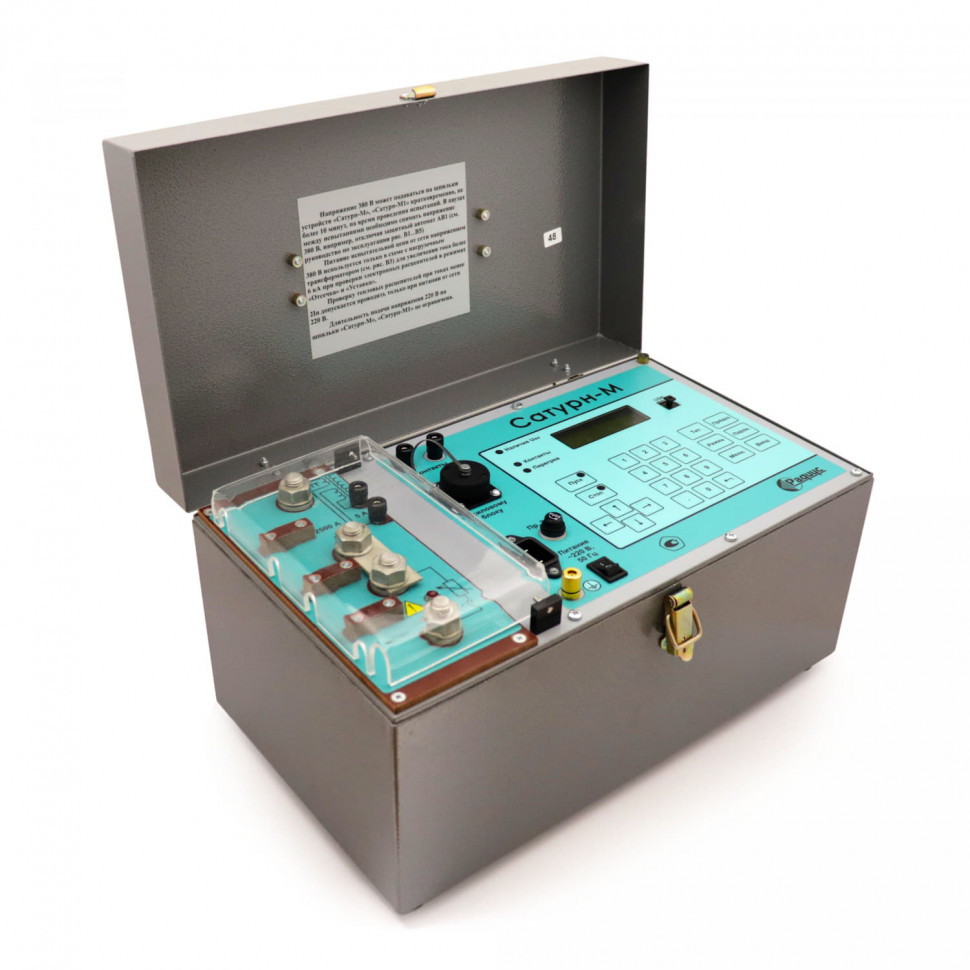

САТУРН-М — это однокорпусное испытательное устройство для проверки автоматических выключателей переменного тока с тепловыми и электромагнитными расцепителями. Оно задаёт ток через проверяемый автомат, фиксирует время срабатывания и действующее значение тока в этот момент. Работать можно как на месте установки выключателя, так и в лаборатории.

Ключевое:

ток при прямом подключении к сети 220/380 — от 25 до 2000 А, с внешним трансформатором НТ-12 — от 125 до 8000 А;
длительность протекания тока задаётся в пределах 0,02…7200 с;
время срабатывания измеряется от 0,001 до 7200 с, погрешность по времени до 1 с — ±0,01 с при контроле по контактам;
потребляемая мощность — не более 20 Вт, допустимое напряжение сети — от 187 до 242 В;
габариты 400x235x230 мм, масса не более 13 кг.

Какие проверки выполняет

САТУРН-М — прибор для прогрузки автоматических выключателей и настройки простых токовых защит. Основные режимы работы:

Прогрузка без нагрузочного трансформатора. Автомат остаётся подключённым к сети; за ним создаётся искусственное короткое замыкание, ток КЗ регулируется, а устройство измеряет время отключения и ток в момент срабатывания.
Прогрузка с нагрузочным трансформатором. САТУРН-М управляет первичным током трансформатора, измеряет действующее значение вторичного тока и время отключения аппарата.
Проверка РЗА присоединений 6-35 кВ вторичным током, а также первичным током с нагрузочным трансформатором до 12 000 А.
Оценка тока КЗ в петлях «фаза — ноль» и «фаза — фаза» сетей 380 В: по результату подбирают характеристики защиты, плавкие вставки и автоматы.
Проверка уставок и времени срабатывания и возврата несложных устройств защиты по току.

Особенности устройства

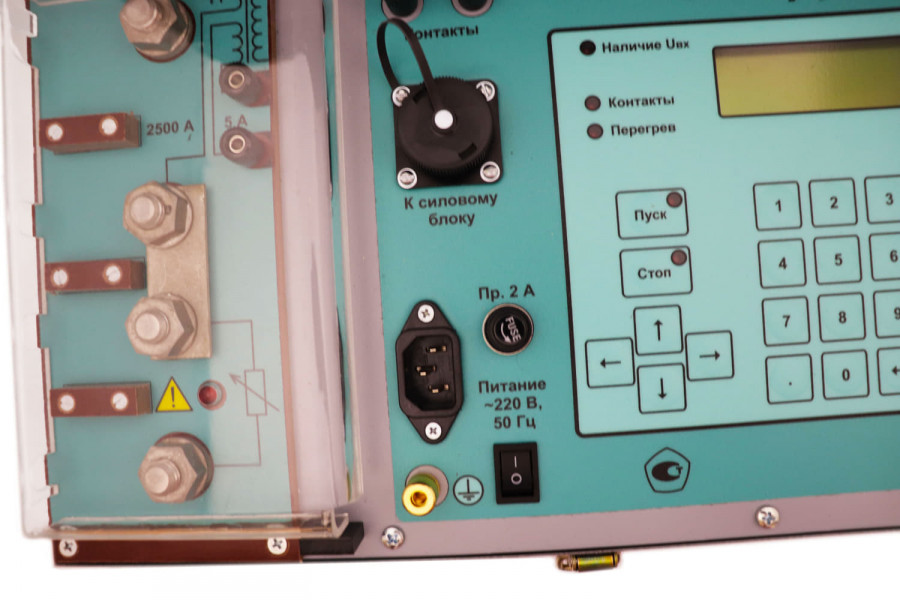

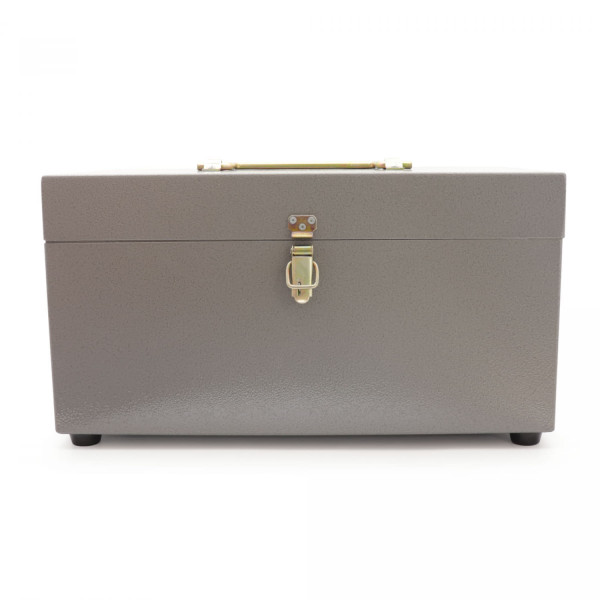

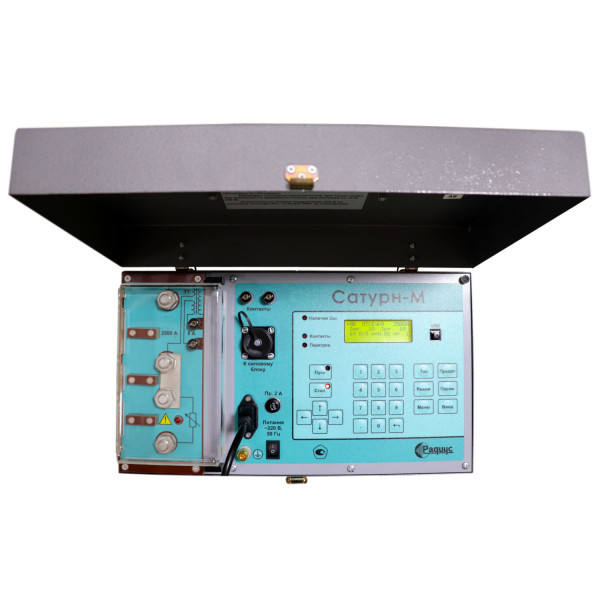

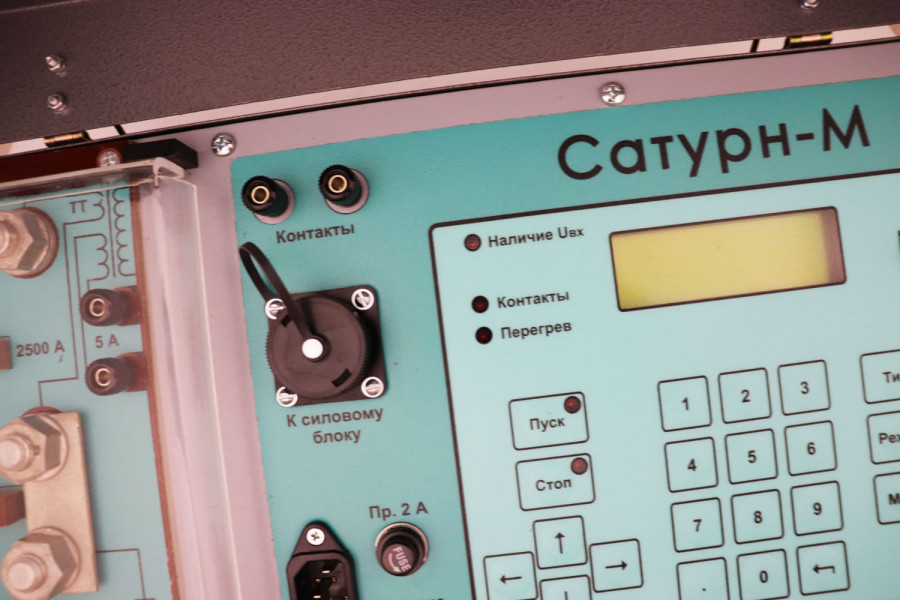

САТУРН-М выполнен в виде одного блока. При каждом включении он сам проверяет свои основные узлы. Результаты испытаний сохраняются во внутренней памяти и переносятся на компьютер, где по ним оформляют протоколы и отчёты. Ток измеряется встроенным трансформатором тока в трёх диапазонах, а при подключении внешнего ТТ — до 99,99 кА.

Технические характеристики

Параметр	Значение
Питание от сети переменного тока (напряжение / частота)	220 / 50
Допустимое напряжение сети, В	от 187 до 242
Потребляемая мощность, Вт, не более	20
Регулировка тока КЗ при прямом подключении к сети 220/380, А	от 25 до 2000
Регулировка тока КЗ через трансформатор НТ-12, А	от 125 до 8000
Измерение тока встроенным ТТ, А	0,025…25; 0,25…250; 2,5…2500
Измерение тока с внешним ТТ, кА	0,01…99,99
Приведённая погрешность по току (время измерения от 0,02 с), %	±(1,5 + 3 ед. мл. разр.); с внешним ТТ — ±(1,5 + погрешность ТТ + 3 ед. мл. разр.)
Длительность протекания тока, с	от 0,02 до 7200
Измерение времени срабатывания, с	0,001…0,999; 1,00…99,99; 1…7200
Абсолютная погрешность по времени до 1 с, с	±0,01 (по контактам); ±0,02 (по пропаданию напряжения или тока)
Относительная погрешность по времени для 1…100 с, %	±(1 + 3 ед. мл. разр.)
Относительная погрешность по времени свыше 100 с, %	±(2 + 3 ед. мл. разр.)
Габариты блока, мм, не более	400x235x230
Масса блока, кг, не более	13

Комплект поставки: блок САТУРН-М, руководство по эксплуатации и паспорт.
