Трассоискатель Сталкер 80-24

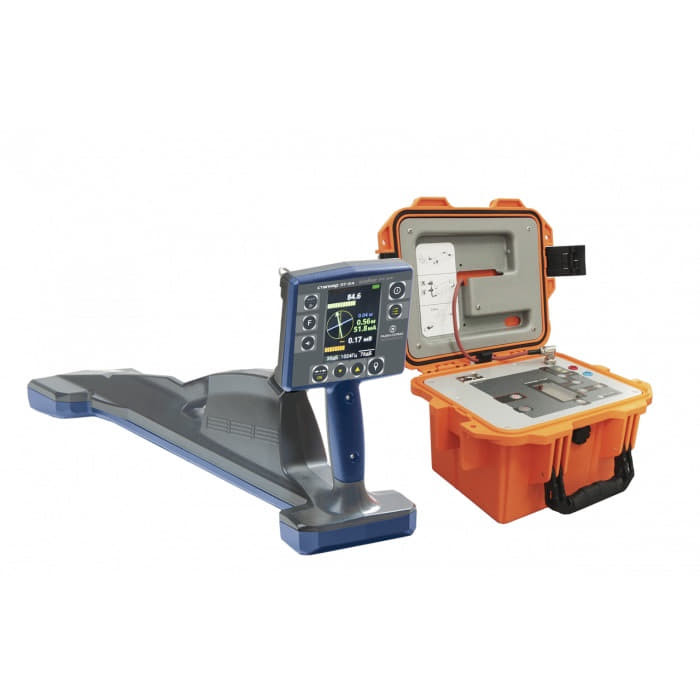

Комплекс трассопоисковый «Сталкер» 80‐24

Комплекс трассопоисковый «Сталкер» 80-24, состоящий из генератора контрольных сигналов и приемника, обеспечивает:

• Определение планового размещения коммуникаций и глубины их залегания.
• Поиск кабельных линий и трубопроводов под поверхностями разных типов на глубине до 10 метров.
• Поиск мест повреждения коммуникаций.
• Картографирование результатов измерений для последующего анализа.

Генератор нового поколения

В составе трассоискателя «Сталкер» 80‐24 применяется новый генератор ГТ-80. Среди его особенностей:

• Регулировка частоты выходного контрольного сигнала в широком диапазоне (от 270 до 10000 Гц, с шагом 1 Гц). За счет этого его можно использовать совместно с приемниками других производителей.
• Модуль дистанционного управления по GSM-каналу. Благодаря этому при выполнении работ на большом расстоянии от приемника нет необходимости оставлять человека специально для управления им.
• Высокий уровень защиты от влаги и пыли IP-54.
• Контрольные сигналы могут подаваться в линию бесконтактно (формируются индуктором) или по клещам КИ-50 либо КИ-100. Генератор питается от встроенной батареи или от сети.

Удобный в работе и эффективный приемник

Приемник ПТ-24 с GPS-модулем обеспечивает картографирование результатов проведения работ. Также здесь есть встроенная память для хранения измерений. В качестве GPS-приемника можно использовать и внешнее устройство, например, смартфон.

Приемник оснащен функцией «Компас» с одновременным отображением на дисплее двух коммуникаций. Есть функция определения направления тока, исключающая случайный переход на чужую трассу при проведении обследования. Прибор способен находить места повреждения коммуникаций. Возможна работа по контрольным сигналам генератора, а также без него, по пассивным частотам 50 (POWER), 100, 300, 550, 1450 «РАДИО» и «Эфир».

Закажите трассоискатель «Сталкер» 80‐24 по выгодной цене в ООО ТК «Олдис» и мы отправим оборудование в любую точку России. Отгрузка заказа и доставка до офиса транспортной компании — в течение суток. Продукция из нашего каталога всегда есть в наличии. Готовы обеспечить поставки любых партий оборудования.

Технические характеристики:

Параметр	Значение
Приемник Сталкер ПТ-24
Рабочие частоты, Гц	273, 526, 1024, 8928, 32768 (33К)
Дполнительные рабочие частоты при работе с генераторами других производителей	491, 512, 982, 2000, 2048, 8440, 9828, 10000
Значения рабочих частот при работе без генератора, Гц	50, 60, 100, 300, 550, 1450, "РАДИО", "ЭФИР"
Полоса пропускания в режиме "РАДИО"	10 кГц - 36 кГц
Полоса пропускания в режиме "ЭФИР"	48 Гц - 14 кГц
Беспроводная связь с ПК	Есть
Беспроводная связь с GPS	Есть
Память, точек	10000
Цифровое отображение силы тока и глубины залегания	На всех частотах кроме "РАДИО", "ЭФИР"
Функция "КОМПАС"	Есть
Одновременное отображение на дисплее двух коммуникаций	Есть
Определение направления тока	Есть
Поиск мест повреждения изоляции (Совместно с датчиком контроля изоляции)	Есть
Функция "Отсрый максимум"	Есть
Функция "Растяжка шкалы"	Есть
Поиск передающих зондов	Есть
Глубина залегания, м	До 6
Дисплей	Цветной 55 х 75 мм
Время непрерывной работы от аккумуляторов, час	До 10
Исполнение корпуса, IP	54
Диапазон рабочих температур,°С	-30 ... +55
Масса, кг	1,7
Генератор Сталкер ГТ-80
Фиксированные частоты, Гц	273, 526, 1024, 8928, 32768 (33кГц);
Пользовательские частоты для работы с приемниками других производителей	от 270 до 10000 Гц (шаг установки 1 Гц)
Максимальная выходная мощность и ток	до 5,99 кГц – 80 Вт, 12 А от 6 до10 кГц – 60 Вт, 8 А 33 кГц – 10 Вт, 3 А
Габаритные размеры, мм, не более	275х250х180
Вес со встроенными аккумуляторами, кг, не более	8,5
Диапазон рабочих температур, °С	от -30 до +55
Общие данные
Объем, м2	6,24
Размер в упаковке (Ш х Г х В), мм	740 x 330 x 315
Масса прибора в упаковке	15 500

Комплект поставки:

1. Сталкер ПТ-24 - приемник - 1 шт;
2. Сталкер ГТ-80 - генератор - 1 шт;
3. Bluetooth-USB адаптер - 1 шт;
4. Телефоны головные - 1 шт;
5. Катушка с красным проводом 10 м - 1 шт;
6. Катушка с синим проводом 10 м - 1 шт;
7. Рамка передающая - 1 шт;
8. Кабель питания "12 В" - 1 шт;
9. Зажим типа "крокодил" - 2 шт;
10. Штырь заземления 50 см - 1 шт;
11. Батарейный отсек приемника - 1 шт;
12. Блок питания приемника - 1 шт;
13. Чехол солнцезащитный - 1 шт;
14. Сумка приемника - 1 шт;
15. Сумка для принадлежностей генератора - 1 шт;
16. Руководство по эксплуатации на приемник - 1 экзт;
17. Руководство по эксплуатации на генератор - 1 экз;
18. Паспорт на комплекс трассопоисковый - 1 экз;
19. Упаковка.

Дополнительная комплектация:

• Контакт магнитный РАМП.469339.001 - 1 шт;
• Мини-датчик МД-01 РЛПА.411519.001 - 1 шт;
• Датчик контроля изоляции ДКИ-02 РАМП.411129.001 - 1 шт;
• Датчик контроля изоляции ДКИ-Е с браслетом РАМП.411129.003 - 1 шт;
• Датчик контроля изоляции "А-рамка" с креплением РАМП.418114.013 - 1 шт;
• Датчик контроля изоляции ДКИ-П1 РАМП.411129.002 - 1 шт;
• Внешний "Bluetooth" модуль - 1 шт;
• Сумка генератора ГТ-75 - 1 шт;
• Адаптер зарядный "12 В" РАМП.418114.003 - 1 шт;
• Клещи индукционные КИ-100 (диаметр 110 мм) РАМП.418114.012 - 1 шт;
• Ремешок нашейный - 1 шт.

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/Радио-сервис/Руководство по эксплуатации генераторов Сталкер ГТ-80.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Радио-сервис/Руководство по эксплуатации приемника Сталкер ПТ-24.pdf

Мы предлагаем для поставки электроизмерительные устройства трассоискатели. Трассоискатель Сталкер 80-24, артикул 310880 по цене 222 288 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
