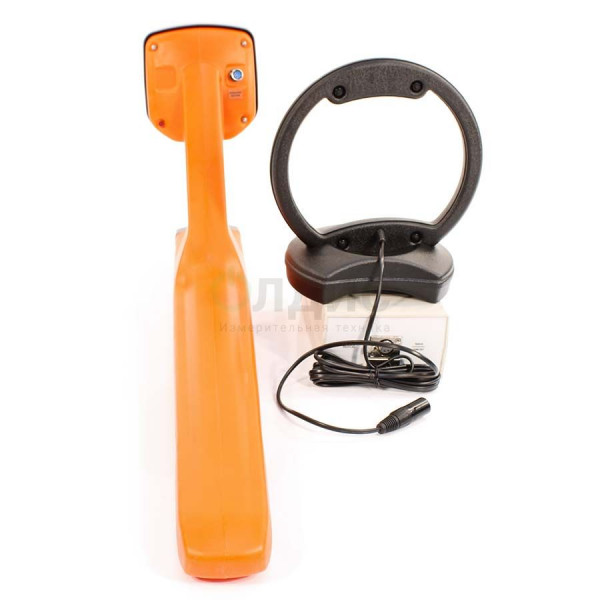

Трассоискатель с цветным экраном "Успех АГ-309.20Ц"

Описание трассопоискового комплекта с цветным экраном Успех АГ-309.20Ц:

Трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов).

В составе комплекта приемник в виде моноблока с большим ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 30 м, а также величины тока в линии, а также компактный автономный генератор с выходной мощностью до 20 Вт и дальностью работы до 3 км.

Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.

Назначение трассоискателя Успех АГ-309.20Ц:

• Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 30 м.
• Трассировка коммуникаций с использованием генератора на расстояние до 3 км.
• Поиск электрических кабелей под напряжением.
• Поиск мест пересечения трубопровода и кабеля.
• Определения мест повреждения кабельных линий.
• Обследования участков местности перед проведением земляных работ.

Технические характеристики:

Параметр	Значения
Технические характеристики приемника АП-019.4
Центральная частота фильтра приемника (f), Гц	Переключаемая 50(60)/ 100(120)/ 512/ 1024/ 8192 Гц
Добротность фильтра приемника (Q)	Не менее 100
«Широкая полоса» (ШП), Гц	50…10 000
Подключаемые внешние датчики *	ДКИ, ДОДК, КИ
Определение глубины залегания	Автоматически в режиме «ТРАССА»
Точность определения глубины залегания	± 5%
Определение эффективного тока в трассе	Автоматически в режиме «ТРАССА»
Точность определения эффективного тока в трассе	± 5%
Визуальная индикация	Графический LCD 320х240 с LED подсветкой
Звуковая индикация	Головные телефоны Встроенный излучатель
Питание	4…7 В (4 элемента тип «С»)
Время непрерывной работы от одного комплекта батарей	Не менее 20 ч
Диапазон температур эксплуатации / хранения, °С	20…60 / ­30…60
Степень защиты от влаги и пыли	IP54
Габаритные размеры, мм	330 х 140 х 700
Масса не более, кг	2,0 кг
Технические характеристики генератора АГ-114.1
Частоты генерируемого сигнала, Гц Частота 1 Частота 2 Частота 3	512 ± 0,25 1024 ± 0,5 8192 ± 4
Режимы генерации Частота 1 Частота 2 Частота 3	непрерывный импульсные посылки импульсный трехчастотный
Длительность импульса, мс Режим 2, 3	100
Частота следования импульсов, Гц Режим 2 Режим 3	1 2
Мощность, отдаваемая генератором в нагрузку, Вт Мощность 1 («5Вт») Мощность 2 («10Вт») Мощность 3 («20Вт») Допустимое сопротивление нагрузки, Ом	5 ± 1,25 10 ± 2,5 20 ± 5 любое
Диапазон сопротивлений согласованной нагрузки, Ом Мощность 1 («5Вт») Мощность 2 («10Вт») Мощность 3 («20Вт»)	0,3…1000 0,3…500 0,3…250
Напряжение на выходе, В
Ограниченное по умолчанию	36
Максимальное	72
Согласование с нагрузкой	автоматическое, 20-ти ступенчатое
Время согласования максимальное, не более, с	12
Допустимое внешнее напряжение питания, В	11...15
Источники питания
Встроенный аккумулятор: - напряжение, В - емкость, Ач	12 2,2
Сетевой блок	15 В / 4 А max
Время зарядки штатного аккумулятора не более, ч	5
Габаритные размеры генератора, не более, мм	190х140х80
Вес генератора в чехле, не более, кг	2,5
Источники питания
Максимальная мощность, подводимая к «рамке», не более Вт	10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом	36
Тип корпуса	пластмассовый, герметичный

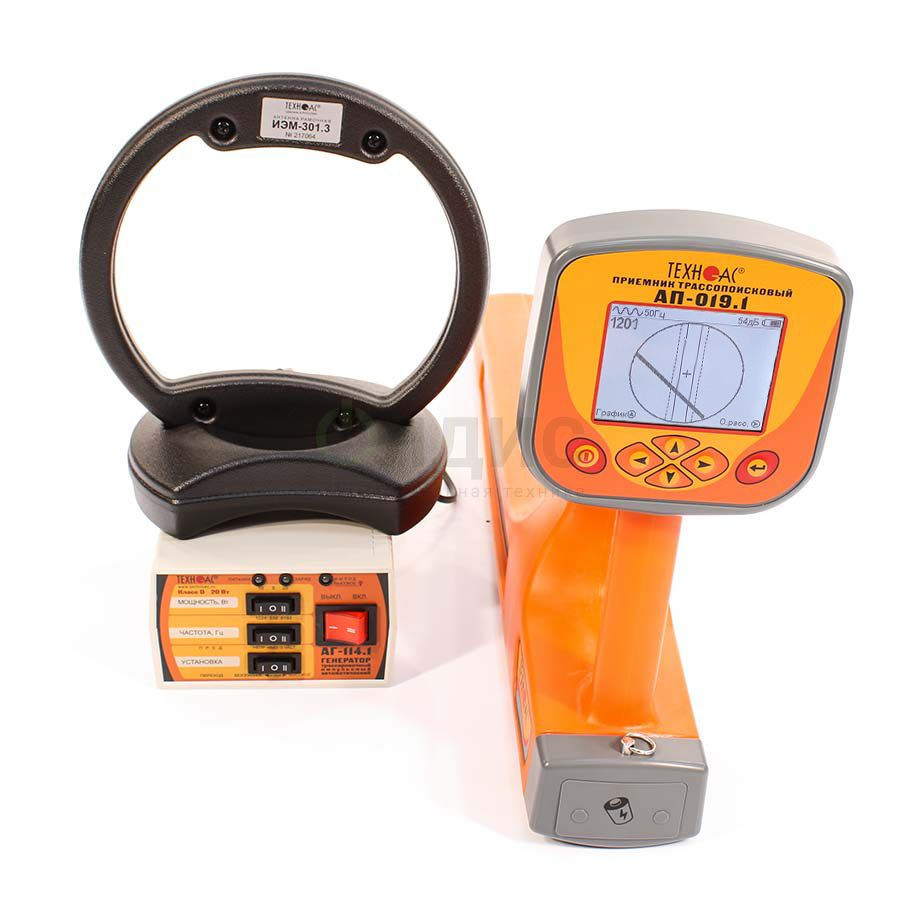

Комплект поставки:

№	Наименование	Количество
1	Трассопоисковый приемник АП-019.4	1 шт.
2	Генератор АГ-114.1	1 шт.
3	Индукционная антенна ИЭМ-301.3	1 шт.
4	Источник питания AG114M.02.020	1 шт.
5	Кабель для подключения внешнего аккумулятора АГ120.02.020	1 шт.
6	Кабель выходной АГ120.02.050	1 шт.
7	Кабель для заземления АГ105.02.020	1 шт.
8	Контакт магнитный АГ120.02.090	2 шт.
9	Штырь заземления АГ110.02.004	2 шт.
10	Батарейки	4 шт.
11	Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107)	1 шт.
12	Сумка для генератора АГ-114.1 (чехол 53163)	1 шт.
13	Сумка для приемника (чехол 53212)	1 шт.
14	Сумка для комплекта (чехол 53222)	1 шт.
15	Руководство по эксплуатации	3 шт.
16	Паспорт	1 шт.

Дополнительная комплектация:

• Комплект аккумуляторов и зарядное устройство для приемника АП-019

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/ТЕХНО-АС/Руководство по эксплуатации генератора АГ-114.1.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/ТЕХНО-АС/Декларация о соответствии EAC кабелеискателей Успех.pdf

Мы предлагаем для поставки электроизмерительные устройства трассоискатели. Трассоискатель с цветным экраном "Успех АГ-309.20Ц", артикул 10018051 по цене 229 800 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
