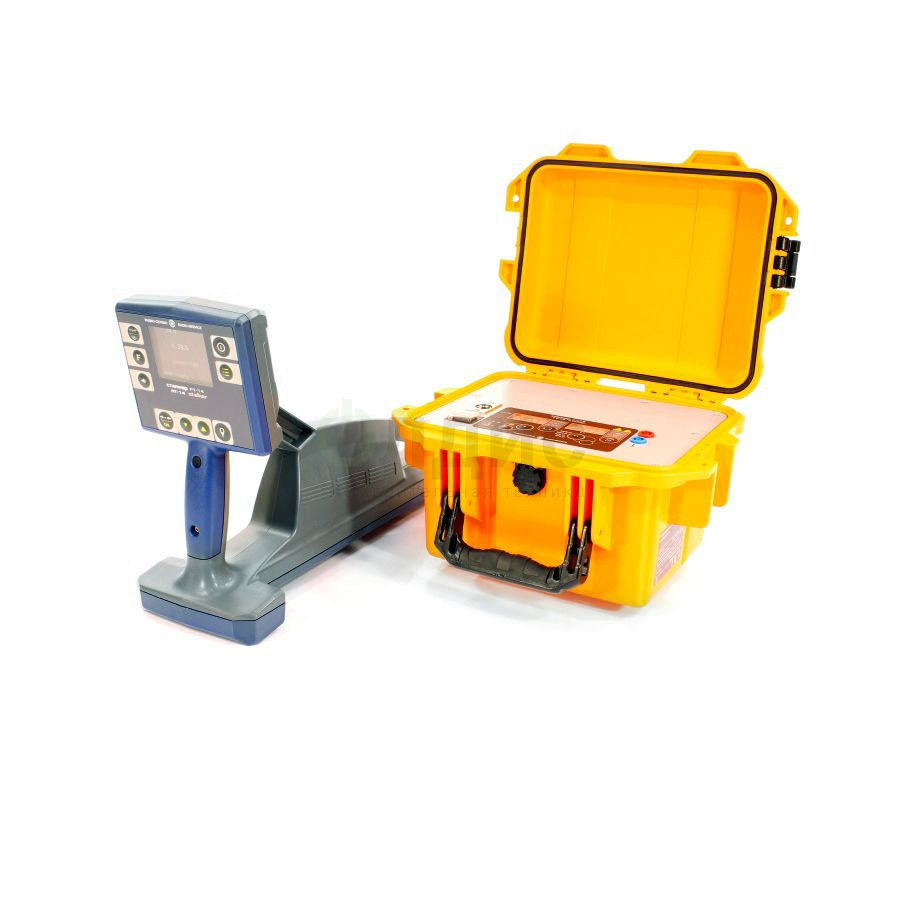

Комплекс трассопоисковый Сталкер 75-14 с GPS/ГЛОНАСС модулем (Li-Ion)

Комплекс трассопоисковый «Сталкер» 75‐14 с GPS/ГЛОНАСС модулем (Li-Ion)

ООО ТК «Олдис» предлагает комплекс трассопоисковый «Сталкер» 75‐14, с помощью которого решаются задачи:

• определение положения коммуникаций разного типа и оценка его соответствие плану;
• поиск линий связи, силовых кабелей, труб;
• определение глубины залегания коммуникаций;
• поиск мест повреждений;
• составление схемы коммуникаций и наложение на карту с привязкой к географическим координатам.

Отличительные особенности трассоискателя Сталкер 75-14:

• Функция «Компас» - схематическое отображение коммуникаций на дисплее приемника;
• Трассировка и координирование местоположения во всемирной системе координат;
• Связь с компьютером по Bluetooth , память на 10000 измерений;
• Для служб газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;
• Трассоискатель Сталкер 75-14 автоматически отображет глубину и силу тока (даже в пассивных режимах);
• Поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
• Наличие четырех рабочих частот и регулируемая выходная мощность генератора ГТ-75 (от 10 до 75 Вт). Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 75-14, 75-04, 75-02М;
• Меню приемника ПТ-14 на русском и английском языках.

Приемник ПТ-14 с GPS/ГЛОНАСС модулем (Li-Ion):

В составе комплекса трассопоискового «Сталкер» 75‐14 используется приемник ПТ-14. Одна из его ключевых особенностей — наличие встроенный GPS/ГЛОНАСС, благодаря которому возможна выноска трасс / коммуникаций с наложением на карту с привязкой к географическим координатам. Возможна работа со штатным GPS-модулем, либо использование смартфона вместо него. Приемник может работать и без генератора. Поддерживаемые пассивные частоты: 50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир».

Приемник ПТ-14 оснащен функцией «Компас». Благодаря ей на дисплее схематически отображается трасса и положение оператора относительно нее. Также приемник может определять и отображать направление токов в обследуемых коммуникациях.

Есть функционал для определения мест повреждения кабелей и труб. Приемник имеет встроенную память на 10 000 результатов измерений. Масса ПТ-14 всего 1.7 кг.

Закажите трассоискатель «Сталкер» 75-14 с доставкой в любой регион РФ, и мы отгрузим заказ в течение 1-2 дней. Продукция из нашего каталога всегда есть в наличии. Если нужна консультация по выбору трассопоискового комплекса, обратитесь к специалисту «Олдис» через онлайн-чат или по телефону.

Запись в память приемника ПТ-14:

• уровня сигналов с магнитных антенн и по входу «ЗОНД»;
• направления к коммуникации;
• показания глубины залегания коммуникации и величины тока в ней;
• направления поискового тока;
• относительной полярности разности потенциалов по входу «ЗОНД»;
• фазы сигнала по входу «ТРАССА»;
• рабочих частот;
• местные дата и время в момент снятия показаний по информации GPS;
• координат места снятия показаний по информации GPS.

Технические характеристики приемника ПТ-14:

Параметр	Значение
Активные частоты*, Гц	273, 526, 1024,8928, 32768
Пассивные частоты, Гц	50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир»
Полоса пропускания для режима «РАДИО»	от 10 кГц до 36 кГц
Полоса пропускания для режима «Эфир»	от 48 Гц до 10 кГц
Время непрерывной работы от встроенных Li-ion аккумуляторов не менее, ч	14
Погрешность показаний глубины залегания трассы, %, не более	5
Память	10000 точек
Габаритные размеры, мм, не более	700x300x140
Масса, кг, не более	1,7
Диапазон рабочих температур, °С	от -20 до +55

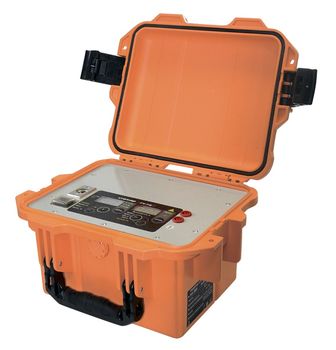

Генератор ГТ-75:

В его составе используется генератор ГТ-75, хорошо приспособленный для работы в сложных условиях за счет следующих факторов:

• Ударо- влагозащищенный корпус с уровнем защиты IP-44.
• Контрольный сигнал правильной синусоидальной формы. За счет это минимизируется воздействие помех на оборудование.
• Регулировка выходной мощности в широком диапазоне: от 10 до 75 Вт.
• Генератор может питаться от встроенного источника или от внешнего: 12В или 220В 50 Гц.

Технические характеристики генератора ГТ-75:

Параметр	Значение
Рабочие частоты*, Гц	273, 1024,8928, 32768
Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт	от 10 до 75
Габаритные размеры, мм, не более	275x250x180
Диапазон рабочих температур, °С	от -30 до +55
Масса, кг, не более	8,5

Учебный фильм по трассоискателю Сталкер 75-14:

Комплект поставки трассоискателя Сталкер 75-14:

№	Наименование	Назначение	Количество
1.	Сталкер ПТ-14 - приемник	Приемник предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ.	1
2.	Сталкер ГТ-75 - генератор	Генератор предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ.	1
3.	Сумка приемника	Предназначена для переноски приемника.	1
4.	Катушка с синим проводом 10 м РЛПА.685442.004-01	Применяется для подключения генератора к коммуникации или штырю заземления.	1
5.	Зажим типа "крокодил"	Применяются для подключения кабеля к коммуникации.	1
6.	Батарейный отсек РАПМ.436244.003	Предназначен для возможности питания от 6 элементов питания типа АА.	1
7.	Блок питания БПН-13-12300 РАПМ.436244.002	Предназначен для зарядка аккумуляторов. Питание от сети 220 В. Максимальная мощность генератора 20 Вт.	1
8.	Блок питания БПН-А 12-0,5	Применяется для заряда аккумулятора приемника ПТ-02М и ПТ-04.	1
9.	Кабель питания "12 В" РАМП.685613.001	Предназначен для питания генератора от автомобильного аккумулятора/	1
10.	Катушка с красным проводом 10 м РЛПА.685442.004	Применяется для подключения генератора к коммуникации или штырю заземления.	1
11.	Рамка передающая РП-02 РАПМ.468151.001	Предназначена для подключения к коммуникации бесконтактным способом.	1
12.	Сумка для аксессуаров генератора	Предназначена для переноски аксессуаров.	1
13.	Телефоны головные РЛПА.468627.001	Предназначен для улавливания разностей звукового сигнала.	1
14.	Руководство по эксплуатации РАПМ.464333.008РЭ	-	1
15.	Руководство по эксплуатации на генераторы ГТ-75 и ГТ-15 РАПМ.435141.001РЭ	-	1

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/global/trassoiskatel_stalker_75_14/Сравнительные характеристики трассоискателей серии Сталкер.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/global/trassoiskatel_stalker_75_14/Паспорт РАПМ.464334.001ПС(комплекс)изм 08.001ПС(комплекс)изм 08.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/global/trassoiskatel_stalker_75_14/Принцип процесса поиска поврежденного кабеля.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/global/trassoiskatel_stalker_75_14/Руководство по эксплуатации РАПМ.435131.001РЭ ГТ-15, ГТ-75 изм_17.001РЭ ГТ-15, ГТ-75 изм_17.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/global/trassoiskatel_stalker_75_14/Сохранение результатов, работа с GPS.pdf

Мы предлагаем для поставки электроизмерительные устройства трассоискатели. Комплекс трассопоисковый Сталкер 75-14 с GPS/ГЛОНАСС модулем (Li-Ion), артикул 10009492 по цене 191 037 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
