Генератор поисковый ГП-500К (с кейсом)
Описание поискового генератора ГП-500К:
Генератор поисковый с автоматическим согласованием нагрузки ГП–500К (производства компании «Ангстрем») используется как источник тока синусоидальной формы звуковой частоты для определения мест повреждения силовых кабелей индукционным методом.
Генератор может использоваться совместно с приемником ПТ-14 и обеспечивает точное определение:
- мест повреждений подземных кабелей индукционным методом;
- трассы прохождения подземных (скрытых) кабелей или металлических коммуникаций;
- глубины залегания кабелей (коммуникаций).
Отличительные особенности поискового генератора ГП-500К:
- Может в ряде случаев использоваться как устройство дожига (ток до 40 А).
- Возможность выставления произвольной частоты самим пользователем (возможность работы с приемными устройствами любой частоты).
- Работа в двухчастотном и трехчастотном режиме (чередование частот).
- Автосогласование с нагрузкой и отображение сопротивления нагрузки (удобно для просмотра результата прожига/дожига).
- Предусмотрено два языка интерфейса: русский, английский.
- Генератор имеет системы ограничения выходной мощности, тока и напряжения, которые обеспечивают длительную работу на реактивную нагрузку, короткое замыкание или в режиме холостого хода без ухудшения коэффициента нелинейных искажений.
- Возможность управление генератором осуществляется автономно с помощью 4-х кнопок с индикацией режимов на дисплее или дистанционно от компьютера по интерфейсу RS-232 или RS-485.
- Генератор обеспечивает энергонезависимую память для сохранения режима работы.
- Генератор имеет микропроцессорное управление, позволяющее использовать его в автоматизированных электролабораториях.
- Время непрерывной работы не ограничено.
Технические характеристики генератора ГП-500К:
| Характеристики | Значения |
|---|---|
| Рабочие частоты генератора, Гц | 273, 526, 1024, 8928 (совместимы с приемником ПТ-14) |
| Форма выходного сигнала генератора | синусоида |
| Коэффициент нелинейных искажений на рабочих частотах, %, не более | 1 |
| Режим работы | непрерывный или импульсный |
| Форма огибающей в импульсном режиме | меандр |
| Частота амплитудной модуляции напряжения генератора, Гц | 1±0,1 |
| Согласование выходного сопротивления генератора с нагрузкой | автоматическое или вручную |
| Диапазоны согласования | 0,5 Ом; 1 Ом; 2 Ом; 4 Ом; 8 Ом; 16 Ом; 32 Ом; 64 Ом; 128 Ом; 256 Ом |
| Выходное напряжение генератора на согласованную нагрузку 8 Ом, В | 64±4 |
| Выходной ток генератора на согласованную нагрузку 8 Ом, А | 8±0,5 |
| Выходная мощность генератора на согласованную активную нагрузку, Вт, не менее | 500 |
| Ток короткого замыкания генератора на диапазоне согласования 0,5 Ом, А | 37,6±1,9 |
| Напряжение холостого хода генератора на диапазоне согласования 256 Ом, В | 450±20 |
| Сопротивление изоляции первичных электрических цепей генератора относительно корпуса, МОм, не менее | 10 |
| Переходное сопротивление заземления, Ом, не более | 0,1 |
| Электрическая прочность изоляции первичных электрических цепей генератора относительно корпуса, В, не менее | 1500 |
| Напряжение питания генератора от сети переменного тока частотой 50 Гц, В | от 187 до 242 |
| Неравномерность выходной мощности в диапазонах автоматического согласования не превышает, % | |
| - мощности в режиме простого согласования | 6 |
| - мощности в режиме стабилизации мощности (Р) | 2 |
| - тока в режиме стабилизации тока (I) | 2 |
| Ограничение максимального напряжения (Um) относительно согласованного значения, % | 125 |
| Ограничение максимального тока (Im) относительно согласованного значения, % | 117 |
| Общий диапазон согласования, Ом | от 0,35 до 362 |
| Кратность нагрузки в пределах одного диапазона согласования | 2 |
| Потребляемая мощность, Вт, не более | 800 |
| Габаритные размеры, мм, не более | 432 х 127 х 363 |
| Масса генератора, кг, не более | 20 |
| Температура окружающей среды, °С | -30...+40 |
| Относительная влажность воздуха, при 25°С, % | 90 |
| Атмосферное давление, мм рт. ст. | 530...800 |

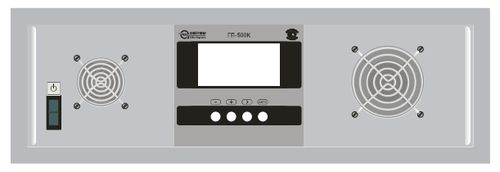

Внешний вид передней панели генератора ГП-500К:
Комплект поставки поискового генератора ГП-500К:
| № | Наименование, Индекс | Применение | Количество |
|---|---|---|---|
| 1. | Генератор ГП – 500К ПУИА.566115.015 | Предназначен для поиска мест повреждения, определения трассы и глубины залегания кабеля индукционным и акустическим методом | 1 |
| 2. | ПУИА.566115.035 | Кабель сетевой | 1 |
| 3. | ПУИА.566115.017 | Устройство соединительное | 1 |
| 4. | ПУИА 566115.018 | Провод заземления | 1 |
| 5. | Разъём USB тип А катал. N 42-709-22 ELFA | Под кабель интерфейса RS-485 | 1 |
| 6. | ПУИА 566115.019 | Кабель интерфейса RS-232 | 1 |
| 7. | ПУИА 566115.019 | Сумка укладочная генератора ГП-500К | 1 |
| 8. | Паспорт ПУИА.566115.015 ПС | Паспорт генератора ГП-500К | 1 |
| 9. | Кейс (только в модификации с кейсом) | Для переноски | 1 |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/Радио-сервис/Техническое_предложение_ГП-500К_(с кейсом).pdf
