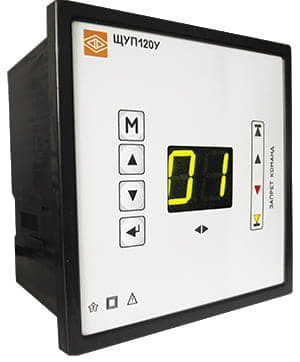

Описание указателя положения РПН силовых трансформаторов ЩУП120У
ЩУП120У представляет собой дальнейшее развитие серийно выпускаемого указателя ЩУП120. Устанавливается на щите управления и конструктивно совместим со штатным стрелочным логометром типа УП30.
Указатель подходит для установки на приводы MZ-2, MZ-4 производства Болгарии вместо указателя ступеней типа ЛКМ, на приводы производства Германии типа MR, EM и ED-S, а также на любые другие приводы с резистивным датчиком или с датчиком, имеющим выходной сигнал типа «токовая петля». Указатель работает совместно с сельсин-датчиком угла поворота привода типа БД404 или БД1404 и подходит для установки на все приводы (типа РНТ 13, ПДП-1, ПДП-4 и другие).
В ЩУП120У предусмотрено задание предельно допустимых положений привода. Наличие цифровых и аналоговых выходных сигналов позволяет передавать информацию о ступени привода в системы телемеханики, АСДУ, АСУТП.
Технические характеристики ЩУП120У:
| Параметр | Значения |
|---|---|
| Параметры преобразования сигнала | |
| Максимальное количество ступеней | 99 |
| Минимальное полное сопротивление резистивного датчика | 25 Ом |
| Напряжение, подаваемое на сельсин-датчик | 24…27 В |
| Напряжение, подаваемое на резистивный датчик | 5 В |
| Входное сопротивление указателя для работы с датчиком типа «токовая петля», не более | 820 Ом |
| Максимальное допустимое напряжение постоянного тока на клеммах реле управления, релейном выходе | 400 В |
| Максимальный ток управления реле блокировки | 120 мА |
| Интерфейс связи / Аналоговые выходы | |
| RS485 | Количество: 1; протокол Modbus RTU Скорость обмена интерфейса: 9600 бод. – по умолчанию; 4800, 19200, 38400 бод. – перепрограммируется пользователем |
| Аналоговый выход | 4…20 мА – по умолчанию; 0…20 мА; 0…5 мА – перепрограммируется пользователем |
| Телеуправление | |
| Релейные выходы | 300 В, 100 мА |
| Питание | |
| Напряжение питания | 220 В, 50 Гц |
| Мощность потребления от цепи питания, не более | 15 В•А |
| Перепрограммирование прибора (настройка) | |
| Перепрограммирование |
|
| Параметры перепрограммирования |
|
| Условия эксплуатации | |
| Рабочий диапазон температур | От -40 до +50 С |
| Степень защиты | IP20 |
| Монтаж | В щит |
| Сечение проводов | Не более 2,5 мм2 |
| Гарантийный срок эксплуатации | 2 года |
| Средний срок службы, не менее | 10 лет |
| Средняя наработка на отказ | 10000 ч |

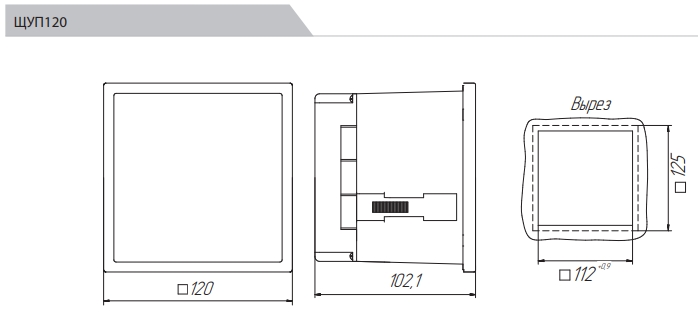

Габаритный чертеж
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Декларация о соответствии ТР ТС ЩУП120У.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Руководство по эксплуатации ЩУП120У.pdf
