Измерительное табло Т44

Описание электронного измерительного табло:

Табло информационные цифровые Т44, Т54, Т74 предназначены для измерения и отображения любых электрических и физических величин (например: переменный или постоянный ток, напряжение, давление, температура, частота и т.д.), а так же значений, принимаемых в цифровом виде по интерфейсу RS485 под управлением протокола Modbus RTU.

Преимущества:

• Максимальный диапазон отображения параметров от минус 1999 до плюс 9999;

• Изменение настроек режимов работы с помощью пульта дистанционного управления или по интерфейсу RS485;

• Регулирование яркости свечения (12 ступеней яркости);

• Задание min и max уставок;

• Программирование параметров входного сигнала, изменение шкалы отображения;

• Формирование дискретного сигнала для управления коммутационным оборудованием;

• Мигание индикаторов при достижении заданных пороговых значений;

• Возможность выбора цвета индикатора при заказе: красный, зеленый, желтый.

Технические характеристики

Параметр	Значения
Отображение информации
Светодиодная индикация	Высота знака, мм
	100
Отображение параметров	измеренное значение входных сигналов (любых электрических и физических величин); информация, принятая по интерфейсу RS485; значение температуры (по заказу)
Основные параметры
Входной сигнал	Постоянный ток и напряжение: мВ: 60; 75; 100; -75...0...75 В: 5; 10; 20; 50; 100; 200; 250; 500 мА: 2; 5; 10; 20; 4...20; -5...0...5 Переменный ток и напряжение: мВ: 100 В: 5; 10; 20; 50; 100; 200; 250; 380; 500 мА: 2; 5; 10; 20; 50; 100; 200 85...253 В для отображения частоты от 10 до 5000 Гц
Максимальный диапазон показаний	От -1999 до +9999
Время преобразования	0,5 с
Пределы основной погрешности	0,5 %
Гальваническая развязка входных и выходных цепей, цепей питания	Есть
Интерфейс связи
RS485	Количество: 1; протокол ModBus RTU Скорость обмена интерфейса: 9600,19200, 38400, 57600 бод.
Телеуправление
Дискретные выходы	Количество: 1 Постоянное  напряжение 300В, 100 мА или  переменное  напряжение 200В, 100 мА
Питание
Напряжение питания	От 85 до 253 В переменного тока частотой (50 0,5) Гц или от 120 до 265 В постоянного тока
Мощность потребления от цепи питания, не более	15 В·А
Перепрограммирование табло (настройка)
Перепрограммирование	с помощью пульта дистанционного управления; по интерфейсу RS485
Параметры перепрограммирования	параметры входного сигнала; изменение шкалы отображения; изменение яркости свечения индикаторов
Тип	Т44
Условия эксплуатации
Рабочий диапазон температур	От +5 до + 50 С
Габаритные размеры, мм	420х130х40
Масса, кг, не более	1,2
Степень защиты	IP50
Монтаж	На любую поверхность
Сечение проводов	Не более 2,5 мм2
Средний срок службы, не менее	10 лет
Средняя наработка на отказ, не менее	50000 ч

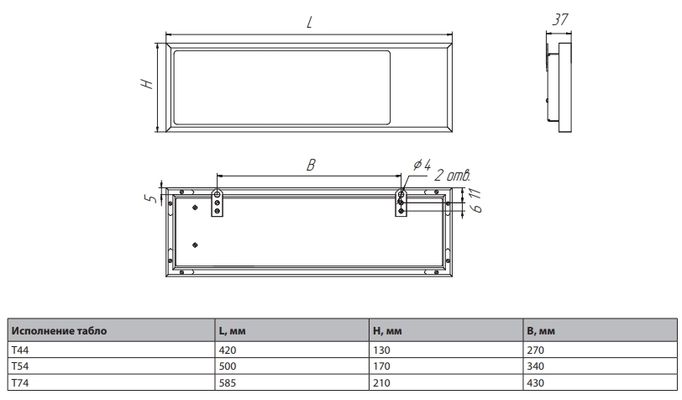

Габаритный чертеж

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Варианты питания цифровых электроизмерительных приборов.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Декларация о соответствии-T44_-T54_-T74.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Руководство по эксплуатации T44_-T54_-T74.pdf

Мы предлагаем для поставки электроизмерительные устройства щитовые приборы. Измерительное табло Т44, артикул 159559 по цене 0 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
