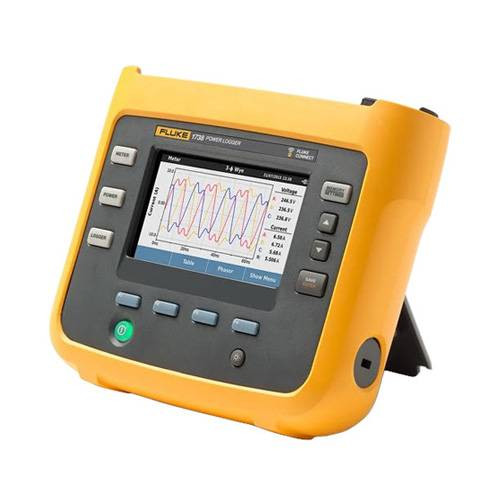

Регистратор электроэнергии Fluke 1738
Краткое описание регистратора Fluke 1738 (Артикул: 4588384)
Расширенный трехфазный регистратор потребляемой мощности Fluke 1738, совместимый с мобильным приложением Fluke Connect® и программой для настольного компьютера, предоставит вам все данные, необходимые для принятия критических решений относительно качества электроэнергии в реальном времени.
Как и регистратор потребляемой мощности Fluke 1736, расширенный регистратор потребляемой мощности 1738 автоматически получает и регистрирует более 500 параметров качества электроэнергии, а также позволяет устранить более сложные проблемы с качеством электроэнергии.
Функция суммарного отчета о качестве электроэнергии (EN50160) позволяет провести расширенный анализ и быстро понять общее состояние исправности электрической системы. Суммарный отчет о качестве электроэнергии основан на подробных данных и включает визуальное отображение захваченного сигнала для удобного визуального представления данных, необходимых для оптимизации надежности и экономичности системы.
Оптимизированный пользовательский интерфейс, гибкие датчики тока и интеллектуальная функция проверки измерений, которая позволяет уменьшить количество ошибок измерения благодаря цифровой проверке и коррекции типичных ошибок подключения, делают установку проще, чем когда-либо, и уменьшают неопределенность измерения.
Удаленный доступ и обмен данными с вашей бригадой осуществляется через приложение Fluke Connect® или через инфраструктуру WiFi, так что вы можете оставаться на безопасном рабочем расстоянии и принимать важные решения в режиме реального времени, уменьшая необходимость в защитных средствах, посещениях объекта и контроле.
Вы также можете быстро и легко просмотреть результаты измерений в виде графика или таблицы, чтобы выявить проблемы и составить подробные отчеты с помощью программы Fluke Energy Analyze Plus. Кроме того, вы можете создать отчеты IEEE519, которые позволяют получить представление об уровнях гармоник, напряжении и искажении тока, а также о токе нагрузки (требуется лицензия). Fluke 1738 — это идеальный и обладающий передовыми возможностями инструмент для исследований и регистрации качества электроэнергии.
Отличительные особенности регистратора качества электроэнергии для трехфазной сети FLUKE 1738
Основные измерения: Автоматическое получение и регистрация значений напряжения, тока, мощности, гармоник и связанных с ними значений качества электроэнергии.
Совместимость с Fluke Connect®*: Просмотр данных локально на приборе или через мобильное приложение Fluke Connect и программное обеспечение для настольного компьютера или через инфраструктуру WiFi предприятия.
Удобная подача питания на прибор: Питание прибора непосредственно от измеряемой цепи.
Наивысший рейтинг безопасности в отрасли: Соответствует стандартам безопасности 600 В CAT IV/1000 В CAT III для использования на технологическом входе и ниже по потоку.
Измерение всех трех фаз и нейтрали: С 4 гибкими токоизмерительными датчиками в комплекте.
Подробная регистрация: В приборе может быть сохранено более 20 отдельных сеансов регистрации. Фактически, все измеренные значения автоматически регистрируются, так что вы не потеряете тенденции измерения. Их даже можно изучать во время сеансов регистрации и перед загрузкой для анализа в режиме реального времени.
Обнаружение провалов, выбросов и пусковых токов: Включает в себя снимок сигнала события и RMS-профиль высокого разрешения вместе с указанием даты, метки времени и серьезности, чтобы помочь определить потенциальные первопричины проблем качества электроэнергии.
Суммарный отчет о качестве электроэнергии: Объединяет наиболее важные параметры качества электроэнергии, позволяющие быстро получить представление о работоспособности электрической системы в целом и понять, требуется ли более детальный анализ и отчетность.
Яркий цветной сенсорный экран: Выполнение удобного в полевых условиях анализа, а также проверок данных с полным графическим изображением.
Оптимизированный пользовательский интерфейс: Получайте точные данные каждый раз при помощи быстрых пошаговых графических настроек, будьте уверены в правильности подключений благодаря функции интеллектуальной проверки.
Полная настройка в «полевых условиях» на передней панели или в приложении Fluke Connect: Нет необходимости возвращаться в мастерскую для загрузки и установки или нести компьютер к электрическому шкафу.
Полностью интегрированная регистрация: Подключите другие устройства Fluke Connect к Fluke 1738 для одновременной регистрации двух других параметров измерения — поддерживаются практически любые параметры, доступные на беспроводном цифровом мультиметре Fluke Connect.*
Технические характеристики регистратор Fluke 1738
| Параметр | Диапазон | Разрешение | Собственная погрешность при нормальных условиях (% от показаний + % от полной шкалы) | |
|---|---|---|---|---|
| Напряжение | 1000 В | 0,1 В | ± (0,2 % + 0,01 %) | |
| Ток | прямой ввод | |||
| i17xx-flex 1500 12" | 150 А | 0,1 В | ± (1 % + 0,02 %) | |
| 1500 А | 1 А | |||
| i17xx-flex 3000 24" | 300 А | 1 А | ± (1 % + 0,03 %) | |
| 3000 А | 10 А | |||
| i17xx-flex 6000 36" | 600 А | 1 А | ± (1,5 % + 0,03 %) | |
| 6000 А | 10 А | |||
| Клещи i40s-EL | 4 А | 1 мА | ± (0,7 % + 0,02 %) | |
| 20 А | 10 мА | |||
| Частота | От 42,.5 до 69 Гц | 0,01 В | ± (0,1 %) | |
| Вспомогательный вход | ±10 В постоянного тока | 0,1 мВ | ± (0,2 % + 0,02 %) | |
| Мин./макс. напряжение | 1000 В | 0,1 В | ± (1 % + 0,1 %) | |
| Ток мин./макс. | Определяется дополнительным оборудованием | Определяется дополнительным оборудованием | ± (5 % + 0,2 %) | |
| коэффициент гармоник по напряжению | 1000% | 0.10% | ±0,5 | |
| коэффициент гармоник тока | 1000% | 0.10% | ±0,5 | |
| Гармоники напряжения с 2 по 50 | 1000 В | 0,1 В | ≥ 10 В: ±5 % показаний | |
| < 10 В: ±0,5 В | ||||
| Гармоники тока с 2 по 50 | Определяется дополнительным оборудованием | Определяется дополнительным оборудованием | ≥ 3 % диапазона тока: ±5 % показаний | |
| ≥ 3 % диапазона тока: ±0,15 % показаний | ||||
| Несимметрия | 100% | 0.10% | ±0,2 | |
Основная неопределенность ± (% от показаний + % диапазона)¹
| Параметры | Величина влияния | iFlex1500-12 | iFlex3000-24 | iFlex6000-36 | i40S-EL |
|---|---|---|---|---|---|
| 150 A / 1500 A | 300 A / 3000 A | 600 A / 6000 A | 4 A / 40 A | ||
| Активная мощность P | PF ≥ 0,99 | 1,2 % + 0,005 % | 1,2 % + 0,0075 % | 1,7 % + 0,0075 % | 1,2 % + 0,005 % |
| Активная энергия Ea | |||||
| Полная мощность S | 0 ≤ PF ≤ 1 | 1,2 % + 0,005 % | 1,2 % + 0,0075 % | 1,7 % + 0,0075 % | 1,2 % + 0,005 % |
| Активная энергия Eap | |||||
| Реактивная мощность Q | 0 ≤ PF ≤ 1 | 2,5 % от измеренной полной мощности | |||
| Реактивная энергия Er | |||||
| Коэффициент мощности PF | - | ±0,025 | |||
| Коэффициент реактивной мощности | |||||
| DBF/cosϕ | |||||
| Дополнительная неопределенность в % диапазона¹ | В P-N>250 В | 0.02% | 0.02% | 0.02% | 0.02% |
| ¹Диапазон = 1000 В x Iдиапазон Эталонные условия:Окружающая среда: 23 °C ± 5 °C, прибор должен проработать не менее 30 минут, отсутствие внешних электрических/магнитных полей, относительная влажность < 65 % | |||||
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Регистратор энергии Fluke 1738, источник питания | 1 - шт. |
| 2 | Тестовые провода для измерения напряжения | 1 - шт. |
| 3 | Зажимы типа "крокодил" | 4 - шт. |
| 4 | Гибкий токоизмерительный датчик на 1500 А с длиной окружности 30 см | 4 - шт. |
| 5 | Мягкий футляр | 1 - шт. |
| 6 | Программное обеспечение для анализа электроэнергии | 1 - шт. |
| 7 | Ремешок на магнитной подвеске | 1 - шт. |
| 8 | Магнитные датчики напряжения | 4 - шт. |
| 9 | Адаптер Wi-Fi/BLE* | 1 - шт. |
| 10 | Шнуры сетевого питания | 1 - шт. |
| 11 | Комплект цветных наклеек | 1 - шт. |
| 12 | Документация на запоминающем устройстве USB | 1 - шт. |
Документы:
Мы предлагаем для поставки электроизмерительные устройства регистраторы качества электроэнергии. Регистратор электроэнергии Fluke 1738, артикул 315373 по цене 0 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
