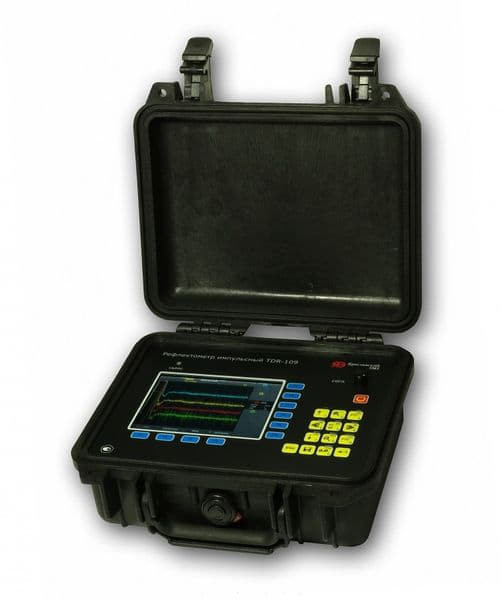

TDR-109 СТРИЖ-С - Рефлектометр

Описание рефлектометра для силовых линий TDR-109 СТРИЖ-С

TDR-109 СТРИЖ-С - высокоточный 3-х канальный цифровой рефлектометр, специально разработанный для определения расстояний до любых типов неоднородностей и повреждений в силовых кабельных линиях: обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, замокание кабеля.

Реализация дополнительных высоковольтных методов позволяет определять на силовых КЛ высокоомные повреждения, заплывающий пробой.

Отличительные особенности:

• Применение современных методов диагностики и определения мест повреждения кабельных линий:
  • импульсный (Time Domain Reflectometry (TDR))
  • импульсно-дуговой (Arc-Reflection Method (ARM))
  • метод колебательного разряда по напряжению (Decay)
  • метод колебательного разряда по току (Impulse Current Method (ICE))
• Три линейных входа для подключения к трёхфазным кабелям
• Отображение рефлектограмм на цветном 5,7? TFT-дисплее с разрешением 640х480 точек
• Максимальная дальность — 128 км
• Возможность зондирования импульсом повышенной амплитуды (U2 = 45 В) для работы на КЛ с большим затуханием
• Двухкурсорная измерительная система
• Высокая точность измерения — до 0,01%
• Возможность детального рассмотрения любого участка рефлектограммы — функция многократной растяжки
• Подавление асинхронных помех
• Режим «Разность» — режим поточеченого вычитания рефлектограмм, позволяющий отображать только различия
• Режим «Захват» — режим выявления непостоянных во времени неоднородностей
• Встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения
• Энергонезависимая память — не менее 300 рефлектограмм с возможностью одновременного отображения до 6 из них для сравнения
• USB-порт для записи/чтения рефлектограмм и таблицы коэффициентов укорочения на внешний USB-накопитель
• Легкое и безопасное обновление встроенного ПО
• Брызгозащитное исполнение в герметичном корпусе с повышенной механической прочностью

Технические характеристики рефлектометра TDR-109 СТРИЖ-С

Параметр	Значения
Дисплей	цветной TFT 5,7” (640х480 пикселей)
Диапазон измерения расстояния (временной задержки)	от 0 до 128000 м (от 0 до 1280 мкс)
Поддиапазоны измерений	0 - 62,5 м (0 - 0,625 мкс), 0 - 125 м (0 - 1,25 мкс); 0 - 250 м (0 - 2,5 мкс); 0 - 500 м (0 - 5 мкс); 0 - 1000 м (0 - 10 мкс); 0 - 2000 м (0 - 20 мкс)	0 - 4000 м (0 - 40 мкс); 0 - 8000 м (0 - 80 мкс); 0 - 16000 м (0 - 160 мкс); 0 - 32000 м (0 - 320 мкс); 0 - 64000 м (0 - 640 мкс); 0 - 128000 м (0 - 1280 мкс)
Погрешность измерения расстояния	от 0,01% до 0,2% от поддиапазона от 12,5 см до 8 м при КУ=1,500
Эффективная частота дискретизации	800 МГц
Диапазон согласованных сопротивлений	от 25 Ом до 600 Ом
Длительность зондирующего импульса	от 10 нс до 100 мкс
Амплитуда зондирующего импульса	U1 - не менее 10 В; U2 - не менее 45 В;
Чувствительность приёмного тракта	не хуже 1 мВ
Диапазон перекрываемого затухания	не менее 80 дБ
Диапазон установки коэффициента укорочения	от 1,000 до 3,000, с шагом 0,001
Диапазон регулирования временной задержки (импульсно-дуговой метод)	от 0 до 50 мс, с шагом 0,2 мс
Синхронизация (импульсно-дуговой метод)	измерительный вход вход TRIG
Синхронизация по амплитуде (волновой метод)	от -60 до +60 В, с шагом 2 В
Объем энергонезависимой памяти для рефлектограмм	не менее 300 рефлектограмм
Интерфейс с ПК	через внешний накопитель USB-Flash
Время непрерывной работы от аккумуляторной батареи	не менее 6 часов
Время непрерывной работы через зарядное устройство	не ограничено
Габаритные размеры	70х246х124 мм
Диапазон рабочих температур	от -20 °С до +40 °С
Масса прибора с аккумуляторной батареей	не более 2,5 кг

Области применения:

Импульсный рефлектометр TDR-109 СТРИЖ-С применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

• силовые кабели (АСБ, ВВГ, СИП);
• воздушные кабельные линии; медножильные кабели связи (ТПП, МКС);
• кабели сигнализации и управления (СБПЗАВпШп);
• компьютерные сети (СКС);
• телевизионные и радиочастотные кабельные линии (РК-75);
• для определения длины кабеля при его производстве, складировании и торговле.

Комплектация рефлектометра TDR-109 СТРИЖ-С

№	Наименование	Количество
1	Рефлектометр импульсный TDR-109 СТРИЖ-С	1
2	Зарядное устройство	1
3	Кабель соединительный 1,0 м, 75 Ом, BNC.M-крокодилы	1
4	Кабель соединительный 0,5 м, 75 Ом, BNC.M-BNC.M	5
5	Руководство по эксплуатации	1
6	Компакт-диск с программным обеспечением	1
7	Сумка для аксессуаров	1
