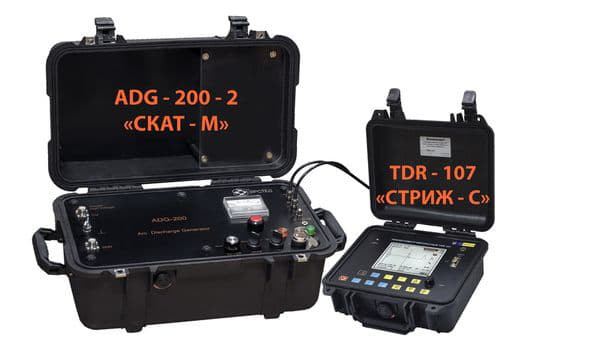

TDR-107 СТРИЖ-С + ADG-200-2 СКАТ-М - Комплект дистанционной локализации

Описание рефлектометра TDR-107 СТРИЖ-С+ ADG-200-2 СКАТ-М

Рефлектометр импульсный ЭРСТЕД TDR-107 «СТРИЖ-С» - цифровой рефлектометр, специально разработанный для определения расстояний до любых типов неоднородностей и повреждений в силовых кабельных линиях (КЛ): обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, замокание кабеля. Реализация дополнительных высоковольтных методов позволяет определять на силовых КЛ высокоомные повреждения, заплывающий пробой и пр.

Прибор обеспечивает:

• Измерение длин кабелей;

• Измерение расстояний до неоднородностей волнового сопротивления или повреждений;

• Измерение расстояния до повреждения на силовых кабелях, используя импульсно-дуговой метод (в составе ЛВИ);

• Измерение коэффициента укорочения линии при известной ее длине;

• Определение характера повреждений;

• Запись в память и воспроизведение из нее до 100 рефлектограмм для последующей их обработки в стационарных условиях;

• Отображение результатов измерений на экране ЖКИ с разрешающей способностью 320х240 точек.

Отличительные особенности:

• Применение современных методов диагностики и определения мест повреждения кабельных линий:

  • импульсный (Time Domain Reflectometry (TDR))

  • импульсно-дуговой (Arc-Reflection Method (ARM))
• Отображение рефлектограмм на 5,7? ЖК-дисплее с разрешением 320х240 точек

• Максимальная дальность — 50 км

• Подавление асинхронных помех

• Режим поточеченого вычитания рефлектограмм, позволяющий отображать только различия

• Режим сравнения с рефлектограммой из памяти прибора

• Режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти

• Встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения

• Энергонезависимая память на 100 рефлектограмм с возможностью оцифровки всех параметров измерения

• Возможность обмена данными с ПК

• Брызгозащитное исполнение в герметичном корпусе с повышенной механической прочностью

Технические характеристики рефлектометра TDR-107 СТРИЖ-С

Параметр	Значения
Режимы измерений	Импульсный (TDR); Импульсно-дуговой (Arc-Reflection);
Дисплей	Монохромный ЖКИ 5,7" (320x240 пикселей)
Диапазон измерения расстояния (временной задержки)	от 0 до 50000 м (от 0 до 500 мкс)
Поддиапазоны измерения расстояния (временной задержки)	0 - 250 м (0 - 2.5 мкс); 0 - 5000 м (0 - 50 мкс); 0 - 500 м (0 -5 мкс); 0 - 12500 м (0 - 125 мкс); 0 - 1000 м (0 - 10 мкс); 0 - 25000 м (0 - 250 мкс); 0 - 2500 м (0 - 25 мкс); 0 - 50000 м (0 - 500 мкс)
Инструментальная погрешность измерения расстояния	от 0.04% до 0.4 % от поддиапазонз измерений (от 1 м до 20 м, при КУ=1.50)
Эффективная частота дискретизации	100 МГц
Диапазон согласованных сопротивлений	от 25 Ом до 600 Ом
Длительность зондирующего импульса	от 10 не до 100 мкс
Амплитуда зондирующего импульса	10 В на согласованную нагрузку
Чувствительность приёмного тракта	не хуже 1 мВ
Диапазон перекрываемого затухания	не менее 80 дБ
Диапазон установки коэффициента укорочения	от 1.00 до 3.00, с шагом 0.01
Диапазон регулировки временной задержки (импульсно-дуговой метод)	от 0 до 4 мс, с шагом 0,2 мс
Синхронизация (импульсно-дуговой метод)	Измерительный вход Вход TRIG
Емкость энергонезависимой памяти рефлектограмм	100
Интерфейс с ПК	COM-порт RS-232
Время непрерывной работы от аккумуляторной батареи	не менее 8 часов
Время непрерывной работы через зарядное устройство	не ограничено
Габаритные размеры	70x246x124 мм
Диапазон рабочих температур	от -20 °С до +40 °С
Масса прибора с аккумуляторной батареей	не более 2,5 кг

Комплектация рефлектометра TDR-107 СТРИЖ-С+ ADG-200-2 СКАТ-М

№	Наименование	Количество
1	Рефлектометр импульсный TDR-107 СТРИЖ-С	1
2	Зарядное устройство	1
3	Кабель соединительный 1.0 м, 75 Ом, BNC.M-крокодил	2
4	Кабель соединительный 1.0 м, 75 Ом, BNC.M-BNC.M	2
5	Руководство по эксплуатации TDR-107	1
6	Компакт-диск с программным обеспечением	1
7	Генератор дуговых разрядов ADG-200-2 СКАТ-М	1
8	Сумка для аксессуаров	1
9	COM-кабель для подключения к ПК	1

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/ЭРСТЕД/Руководство по эксплуатации TDR-107.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/ЭРСТЕД/Описание типа СИ TDR-107.pdf

Мы предлагаем для поставки электроизмерительные устройства рефлектометры. TDR-107 СТРИЖ-С + ADG-200-2 СКАТ-М - Комплект дистанционной локализации, артикул 168843 по цене 680 000 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
