РЕЙС-405 - Рефлектометр компьютерный

Описание цифрового рефлектометра РЕЙС-405:

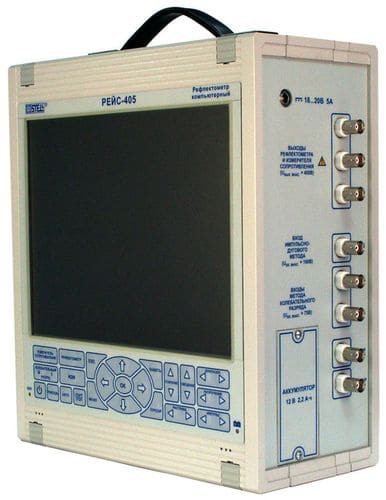

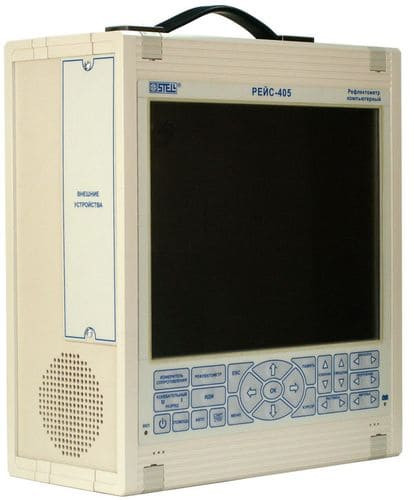

РЕЙС-405 – цифровой рефлектометр – устройство для определения расстояния к месту повреждения электрического кабеля и типа дефекта. Он выполнен в виде моноблока, может работать автономно или в качестве узла электроизмерительной лаборатории (встроенный прибор).

РЕЙС-405 создан на основе зарекомендовавшего себя РЕЙС-305. От предшественника отличается расширенным в 5 раз диапазоном расстояний (до 250 км), увеличенными: частотой сэмплирования входного сигнала, объёмом памяти (в 1000 раз) и пиковой амплитудой зондирующих импульсов. Устройство объединяет в себе:

• Рефлектометр – прибор для поиска мест повреждения электрических проводников, в том числе силовых кабельных линий.
• Устройство для определения сопротивления изоляции.
• Измеритель, работающий по принципу (при использовании дополнительных высоковольтных приборов):
• Импульсно-дуговой рефлектометрии – вычисляет расстояние к местам высокоомных и неустойчивых повреждений.
• Метод колебательного разряда – вычислит расстояние к месту короткого замыкания.

Как измеритель неоднородности электрических линий устройство работает по принципу импульсной рефлектометрии. Он заключается в зондировании проводника двухпроводной линии импульсным напряжением, приёме отражённых от проблемных мест, в том числе с неоднородным волновым сопротивлением, импульсов с последующим выделением полезного сигнала и вычисления расстояния на основе временной задержки между зондирующим и отражённым сигналами.

• Программное управление выходным импедансом.
• Цветной дисплей с высоким разрешением.
• Коммутация с различными устройствами: внешний дисплей, принтер.
• Редактирование информации на самом приборе.

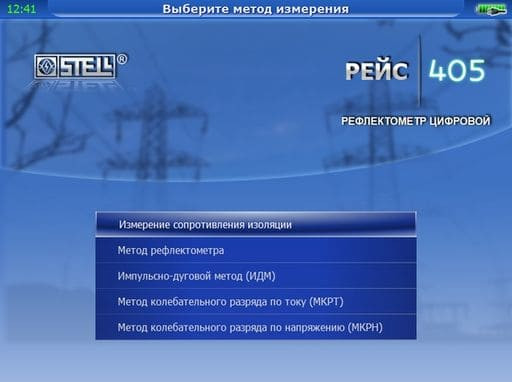

• Четыре режима измерения.
• Защита от синхронных помех.

Индикация, интерфейсы, питание:

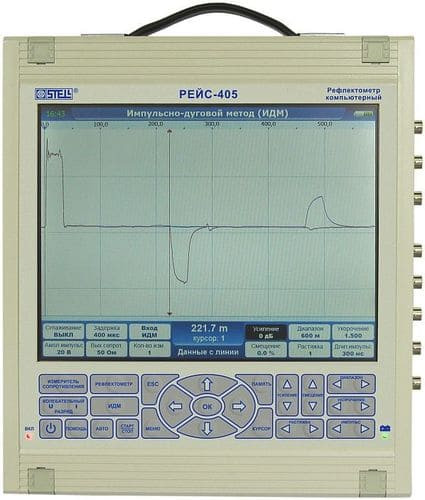

РЕЙС-405 получил цветной жидкокристаллический дисплей с активной 10,4-дюймовой матрицей с разрешением 800 × 600 пикселей. Аналоговый интерфейс VGA позволяет выводить изображение на внешний экран с разделительной способностью 2048 × 1536 пикселей.

Рефлектометр оснащён USB-интерфейсом для подключения флеш-накопителя, клавиатуры и мыши, позволяющих редактировать текстовые и графические материалы. Прибор может выводить результаты измерений напрямую на принтер (без использования компьютера).

Рефлектометр поддерживает прямое управление параметрами и режимами измерений, может питаться от промышленной сети переменного напряжения и бортовой сети авто.

Сферы применения:

РЕЙС-405 используется для поиска в электрических кабелях и силовых линиях мест с неоднородным волновым сопротивлением (спайка, скрутка), определения расстояния к местам с дефектами: короткое замыкание, обрыв проводника. Он актуален среди энергетиков, которые монтируют, обслуживают или проводят контроль линий электропередач, электрических сетей предприятий и населённых пунктов протяжённостью до 250 км. Также прибор оценит изоляцию проводников – позволяет предотвратить её пробой.

Технические характеристики рефлектомера компьютерного РЕЙС-405:

Параметр	Значения
Номинальное значение частоты калибрационных меток, кГц	6666
Пределы допускаемой абсолютной погрешности установки частоты калибрационных меток, кГц	±4
Верхние пределы диапазонов измерений (ВПИ) расстояния (при коэффициенте укорочения 1,500), км	0,25; 0,5; 1; 2; 5; 10; 20; 50; 100; 150; 200; 250
Пределы допускаемой основной приведенной к ВПИ погрешности измерений расстояния (в нормальных условиях применения (20±5) С), %	±0,1
Пределы допускаемой приведенной к ВПИ погрешности измерений расстояния (в рабочих условиях применения), %	±0,2
Диапазон установки коэффициента укорочения	От 1 до 7
Дискретность установки коэффициента укорочения	От 1 до 7
Дискретность установки коэффициента укорочения	0,001
Диапазон установки амплитуды зондирующего импульса, В	От 25 до 120
Диапазон установки длительности зондирующего импульса, мкс	От 0,1 до 300
Диапазон измерений сопротивления изоляции, Ом	От 1 х 103 до 1 х 109
Пределы допускаемой относительной погрешности измерений сопротивления изоляции, %	±5
Общие характеристики
Условия эксплуатации	От +5 до +40, до 90% относительной влажности при +25 C без конденсации влаги, от 84 до 106,7 кПа атмосферного давления
Напряжение питания постоянного тока, В	От 18 до 20
Габаритные размеры	Не более270 х 300 х 123 мм
Масса	Не более 5,5 кг

Комплект поставки РЕЙС-405:

№	Наименование	Количество
1	Рефлектометр компьютерный РЕЙС-405	1
2	Кабель соединительный	3
3	Кабель присоединительный, 2 метра	3
4	Кабель присоединительный, 3 метра	3
5	Тройник (для поверки)	1
6	Нагрузка (для поверки)	1
7	Сетевой адаптер	1
8	Кейс (для переноса)	1
9	Руководство по эксплуатации	1
10	Формуляр	1

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/Стэлл/Госреестр 69458-17.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Стэлл/Описание типа СИ РЕЙС-405.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Стэлл/Руководство по эксплуатации РЕЙС-405.pdf

Мы предлагаем для поставки электроизмерительные устройства рефлектометры. РЕЙС-405 - Рефлектометр компьютерный, артикул 10008579 по цене 424 200 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
