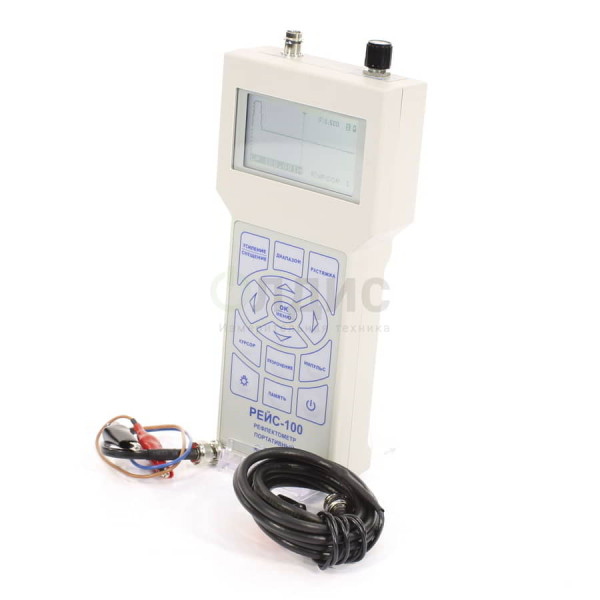

Рефлектометр портативный РЕЙС-100

Описание портативного рефлектометра РЕЙС-100:

РЕЙС-100 – переносной рефлектометр – прибор для вычисления расстояния до мест повреждения электрической проводки, силовых кабелей, ЛЭП: обрыва, короткого замыкания, неоднородности проводника: впайки или скрутки – несанкционированного подключения к электросети. Устройство вычислит тип повреждения по характеристикам отражённого сигнала.

Рефлектометр РЕЙС-100 – это комбинация импульсного электрического генератора, приёмника отраженных сигналов, микропроцессора для обработки цифровой информации и ЖК-индикатора. Прибор отправляет в исследуемую сеть короткие импульсы напряжения, затем принимает отражённые от места повреждения – неоднородного волнового сопротивления – сигналы. На основании разницы между временем отправки зондирующих импульсов и приёма отражённых вычисляет расстояние к месту повреждения или муфты.

Электронная часть РЕЙС-100 защищена от перегрузок керамическим предохранителем, который стоит копейки и меняется за минуту. Рефлектометр демонстрирует высокую разрешающую способность по расстоянию – 4 см, работает с электрическими линиями длиной 6400 м с погрешностью до 0,2% – вам не придётся долго искать место обрыва провода или короткого замыкания в длинных электросетях.

Для отстройки от аддитивных помех используется усреднение до 100 раз. Устройство одинаково хорошо работает при отрицательных (до -10 °C) и положительных (+50 °C) температурах.

Особенности РЕЙС-100:

• Функции сравнения и наложения пары рефлектограмм.
• Масштабирование графика до 2048 раз.
• Память на 20 рефлектограмм.
• Вычисление расстояния между двумя точками на линии.
• Отсчёт посредством пары курсоров.
• Работа с электрическими линиями длиной до 6,4 км.

Удобство эксплуатации:

Протекающие в сети процессы рефлектометр выводит на монохромный жидкокристаллический дисплей с опциональной подсветкой, которая обеспечивает читаемость информации при плохой освещённости. Рефлектометр позволяет без искажения растягивать рефлектограммы вокруг курсора в 2, 4…2048 раз (до 2n) для детального изучения. Информация о расстоянии отображается в цифровом виде.

Встроенная память прибора рассчитана на 20 рефлекторамм, которые могут храниться минимум три года. Он питается от четырёх перезаряжаемых аккумуляторов типоразмера AA с ресурсом ~8 часов. Сведения об их состоянии отображаются на экране. Также рефлектометр может питаться от переменного тока напряжением 4,8 – 6 В.

Сферы применения:

РЕЙС-100 используется работниками в сфере электроэнергетики для обнаружения мест:

• КЗ, обрыва провода для ускорения восстановления электроснабжения.
• Несанкционированного подключения пользователей к электрическим сетям – в обиход счётчика электроэнергии.

РЕЙС-100 применяется монтажниками электрических сетей для поиска проблемных мест в проводке зданий. Он покажет причину неполадки, вычислит расстояние к ней, даже если кабель находится под штукатуркой.

Технические характеристики рефлектометра портативного РЕЙС-100:

Параметр	Значения
Частота калибрационных меток, кГц	24000 ± 14
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5), м	От 0 до 12,5; от 0 до 25; от 0 до 50; от 0 до 100; от 0 до 200; от 0 до 400; от 0 до 800; от 0 до 1600; от 0 до 3200; от 0 до 6400
Пределы допускаемой основной приведенной (к верхнему пределу измерений (к ВП)) погрешности измерений расстояния, %	±0,2 в диапазонах измерений с верхними пределами от 200 до 6400 м; ±0,8 в диапазонах измерений с верхними пределами 25, 50, 100 м
Пределы допускаемых значений приведенной (к ВП) погрешности измерений расстояния в рабочих условиях применения, %	±0,4 в диапазонах измерений с верхними пределами от 200 до 6400 м; ±1,5 в диапазонах измерений с верхними пределами 25, 50, 100 м
Диапазон устанавливаемых значений коэффициента укорочения	От 1 до 4
Дискретность установки коэффициента укорочения	0,001
Отсчет расстояния	с помощью двух вертикальных курсоров – курсор 0 и курсор 1
Диапазон устанавливаемых значений коэффициентов растяжки участка рефлекто- граммы вокруг активного курсора с кратностью 2	64 для диапазона от 0 до 12,5 м; 128 для диапазона от 0 до 25 м; 256 для диапазона от 0 до 50 м; 512 для диапазона от 0 до 100 м; 1024 для диапазона от 0 до 200 м; 2048 для диапазона от 0 до 400 м; 4096 для диапазона от 0 до 800 м; 8192 для диапазона от 0 до 1600 м; 16384 для диапазона от 0 до 3200 м; 32768 для диапазона от 0 до 6400 м
Амплитуда зондирующего импульса, В	Не менее 4 на нагрузке 50 Ом
Длительность зондирующего импульса, мкс	От 10 х 10-3 до 4 (менее 10 нс не нормируется)
Выходное сопротивление прибора, Ом	От 30 до 450
Перекрываемое прибором затухание, дБ	60
Диапазон измерений сопротивления, Ом	От 0 до 10000
Память	Хранение до 20 рефлектограмм, в том числе при отсутствии питания
Режимы при работе с памятью	Присвоение имени запоминаемой рефлектограмме до 14 символов; запоминание рефлектограмм с растяжкой 2, 4, 8, 16, 32, 64 раза; запоминание рефлектограмм с усреднением от 2 до 100; удаление рефлектограмм из памяти; измерение расстояния с помощью двух курсоров; включение растяжки в пределах запомненной рефлектограммы; настройка параметров прибора по параметрам запомненной рефлектограммы; запоминание и удаление до 32 коэффициентов укорочений
Режимы измерения	нормальный - считывание и отображение текущей рефлектограммы со входа; сравнение - наложение двух рефлектограмм (вход и память, память и память); разность - отображение разности двух рефлектограмм (вход - память, память - память)
Уровень подавления входных несинхронных помех при работе в режиме усреднения по 50 реализациям, Дб	Не менее 20
Общие характеристики
Параметры электрического питания	4 гальванических элемента или аккумулятора типа АА от 4,2 до 6 В, от источника постоянного тока от 4,8 до 6 В
Диапазон рабочих температур окружающего воздуха, ?С	От -10 до +55
Время установления рабочего режима, мин	Не более 1
Время непрерывной работы в рабочих условиях применения при сохранении своих технических характеристик при питании от внешнего источника питания постоянного тока, ч	Не менее 8
Средняя наработка на отказ, ч	Не менее 6000
Гамма - процентный ресурс	Не менее 10000 ч при ? = 90 %
Габаритные размеры, мм	Не более 106 х 243 х 59
Габаритные размеры видимой части экрана, мм	Не более 70 х 40
Масса со встроенными элементами питания, кг	Не более 0,75
Масса в потребительской таре, кг	Не более 2

Комплект поставки РЕЙС-100:

№	Наименование	Количество
1	Рефлектометр портативный РЕЙС-100	1
2	Кабель присоединительный	1
3	Кабель соединительный (2 м)	1
4	Кабель контроля частоты калибратора	1
5	Предохранитель ВП-1-1 (0,25А)	1
6	Аккумуляторы размера АА	4
7	Зарядное устройство для аккумуляторов АА	1
8	Руководство по эксплуатации	1
9	Сумка для переноски	1
