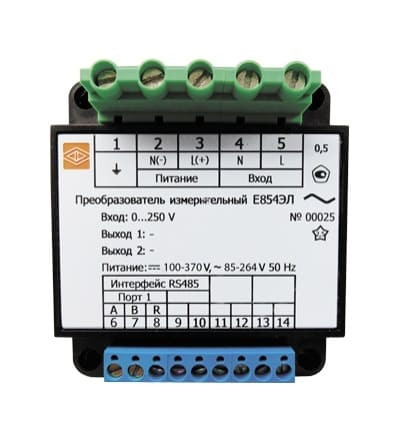

Преобразователь измерительный переменного тока и напряжения Е854ЭЛ (1 аналоговый выход c RS485)

Описание преобразователя Е854ЭЛ:

Преобразователи переменного тока и напряжения Е854ЭЛ предназначены для линейного преобразования входного сигнала переменного тока и напряжения частотой 50 Гц в один или два унифицированных гальванически развязанных выходных сигнала постоянного тока.

Преобразователи применяются для контроля токов и напряжений электрических систем, установок, для автоматизации различных объектов энергетики. Наличие интерфейса RS485 позволяет использовать преобразователи для передачи информации в цифровом коде в автоматизированную систему.

Преобразователи  Е854ЭЛ имеют свидетельство о типовом одобрении Российского морского регистра судоходства (климатическое исполнение ОМ2).

Список измеряемых показателей:

• частота/отклонение частоты;
• напряжение/отрицательное/положительное отклонения напряжения;
• коэффициенты/суммарный коэффициент гармонических составляющих напряжения;
• коэффициенты/суммарный коэффициент гармонических групп напряжения;
• коэффициенты/суммарный коэффициент гармонических подгрупп напряжения;
• коэффициенты интергармонических групп напряжения;
• коэффициенты интергармонических центрированных подгрупп напряжения;
• среднеквадратичные значения гармонических групп;
• среднеквадратичные значения гармонических подгрупп;
• среднеквадратичные значения интергармонических групп;
• кратковременная доза фликера; - длительная доза фликера;
• остаточное напряжение, глубина и длительность провала напряжения;
• максимальное значение, коэффициент и длительность перенапряжения;
• длительность прерывания напряжения.

Преобразователи могут применяться для работы в составе технических средств атомных станций (ТС АС) в соответствии с классом безопасности 4 по НП-001-15.

Преобразователи, предназначенные для эксплуатации на морских судах, по устойчивости к климатическим и механическим воздействиям соответствуют требованиям Российского морского регистра судоходства (Приложение 13, 14 р.10, ч.IV Пр. РС/ТН).

Преобразователи, не имеющие исполнение с RS485, относятся к одноканальным изделиям с гальванической развязкой между входными и выходными цепями.

Преобразователи изготавливаются для эксплуатации в условиях умереннохолодного климата, по устойчивости к воздействию климатических факторов соответствуют группе С4 по ГОСТ Р 52931 и предназначены для работы в интервале температур от минус 40 до плюс 50 С и относительной влажности 95 % при температуре плюс 35 С.

Технические характеристики Е854ЭЛ:

Тип преобразователя	Исполнение	Габаритные размеры, мм	Масса, кг, не более
Е854ЭЛ	с RS485	70х85,5х89	0,4
	без RS485	70х85,5х79

Диапазон преобразования входного сигнала		Диапазон изменения выходного сигнала, мA		Сопротивление нагрузки не более, Ом
переменный ток, A	напряжение переменного тока, В	выход 1	выход 2
-	0…125, 0…250, 75…125, 150…250, 0…100, 0…400, 0…500	0…5	0…5	0…2500
		4…20, 0…20	4…20, 0…20	0…500
0…0,5; 0…1; 0…2,5; 0…5	-	0…5	0…5	0…2500
		4…20, 0…20	4…20, 0…20	0…500

Параметр	Значение
Отображение информации
Дополнительные возможности	Подключение модулей индикации или табло по интерфейсу RS485
Телеизмерение
Входной сигнал	А: 0…0,5; 0…1; 0…2,5; 0…5 В: 0…125, 0…250, 75…125, 150…250, 0…100, 0…400, 0…500
Пределы основной погрешности	0,5 %
Гальваническая развязка входных и выходных цепей, цепей питания	Есть
Кратковременные перегрузки по входному сигналу с кратностью (максимальное значение)	Ток: Кратность: 20; число перегрузок: 2; длительность каждой перегрузки, сек.: 0,5; интервал между двумя перегрузками, сек.: 0,5. Напряжение: Кратность: 1,5; число перегрузок: 9; длительность каждой перегрузки, сек.: 0,5; интервал между двумя перегрузками, сек.: 15.
Входное сопротивление при измерении напряжения	(1-0,005) МОм
Интерфейс связи / Аналоговые выходы
RS485	Количество: 0, 1, 2; протокол Мodbus RTU; Скорость обмена интерфейса: 4800, 9600, 19200, 38400 бод.
Аналоговые выходы	Количество: 0, 1, 2  Диапазоны: 0…5 мА;4…20 мА;0…20 мА
Время установления выходного аналогового сигнала, не более	0,5 с
Питание
Напряжение питания	220ВУ - от 85 до 264 В переменного тока частотой 50 Гц или от 100 до 370 В постоянного тока; 230В - от 85 до 264 В переменного тока частотой 50 Гц; 12ВН - (12+6/-3) В постоянного тока; 24ВН - (24+12/-6) В постоянного тока
Мощность потребления от цепи питания, не более	- 1 Вт от цепи входного сигнала (для параллельной цепи); - 0,01 Вт от цепи входного сигнала (для последовательной цепи); - 6 В·А от цепи питания
Условия эксплуатации
Рабочий диапазон температур	От -40 до +50 С
Степень защиты	IP50
Монтаж	На DIN-рейку
Сечение проводов	до 4 мм^2 (одножильные провода), до 2,5 мм^2 (многожильные провода)
Максимальная перегрузка по входному сигналу (длительность)	120% (2 ч)
Межповерочный интервал	10 лет
Гарантийный срок эксплуатации	2 года
Средний срок службы, не менее	20 лет
Средняя наработка на отказ	200000 ч

Габаритный чертеж:

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Свидетельство о типовом одобрении Российского морского регистра.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Свидетельство об утверждении типа СИ E854_-E856.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Методика поверки_E854EL_E856EL.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Методика поверки E854EL_-E856EL.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Руководство по эксплуатации E854ЭЛ.pdf
