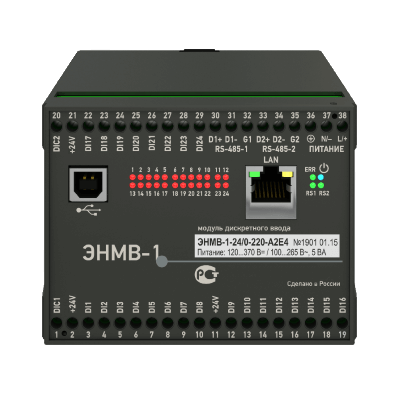

Модуль дискретного ввода-вывода ЭНМВ-1-16(220)/3R-220-A2E4
Описание модуля дискретного ввода/вывода ЭНМВ-1:
Модули ЭНМВ-1 осуществляют функции дискретного ввода/вывода, обеспечивают передачу данных по гальванически развязанным цифровым интерфейсам RS‑485 и Ethernet в автоматизированные системы диспетчерского управления.Сбор данных может осуществляться как непосредственно с ЭНМВ-1, так и через устройства сбора данных, устройства телемеханики и другие средства автоматизации.
Модули ввода/вывода ЭНМВ-1 выпускаются в четырех модификациях, различающихся набором интерфейсов и количеством дискретных входов/выходов.ЭНМВ‑1 оборудованы различными типами дискретных выходов, в том числе релейными выходами, что позволяет выдавать управляющие воздействия непосредственно в схему управления коммутационного аппарата.ЭНМВ‑1 имеет встроенные часы реального времени и поддерживает синхронизацию времени от блока коррекции времени ЭНКС‑2 или по протоколам обмена от вышестоящего уровня.
Встроенные часы и журналы событий позволяют присваивать метки времени регистрируемым событиям (изменению состояний дискретных входов и выходов) с точностью до 1 мс.
Технические характеристики ЭНМВ-1:
| ЭНМВ-1-0/22 (ЭНМВ-1-0/20) |
ЭНМВ-1-24/0 | ЭНМВ-1-16/6 (ЭНМВ-1-16/3R, ЭНМВ-1-8Х8/0, ЭНМВ‑1-8P2T/0) | ЭНМВ-1-0/3R (ЭНМВ-1-4/3R, ЭНМВ-1-6/3R) | |
|---|---|---|---|---|
| Входы | — | Wet Contact: Uвх=18…36 В DC или 190…250 В AC/DC, Iмакс=2 мА | Uвх=20..250 В AC/DC, Iмакс=2 мА | |
| 24 дискретных | 16 дискретных (8 дискретных и 8 аналоговых, 8 программируемых токовых входов и 2 входа для подключения термосопротивлений или термопар) | 0 (4, 6) | ||
| Выходы | 20 дискретных выходов — слаботочные электронные твердотельные ключи; 2 дискретных выхода — силовые электронные твердотельные ключи | — | 6 дискретных
выходов — слаботочные электронные твердотельные ключи); (3 релейных выхода: включение, отключение, контроль) |
3 релейных выхода: включение,
отключение, контроль |
| RS-485 (600..115200 бит/с) | 2 порта: ModBus RTU, ГОСТ Р МЭК 60870-5-101-2006 | 1 порт: Modbus RTU, МЭК 60870‑5‑101 | ||
| Ethernet 100Base-T | 1 порт: МЭК 60870‑5‑104, МЭК 60870-5-101 по UDP, Modbus TCP, Modbus RTU, RS-TCP, SNMP, МЭК 61850 (заказывается опционально) | — | ||
| События | + | + | + | — |
| Диагностика | + | + | + | — |
| Напряжение питания | 18..36 В= или универсальное 120..370 В=/ 100..265 В~ (45..55Гц), не более 12 ВА (не более 10ВА — для ЭНМВ-1-0(4 или 6)/3R) | |||
| Рабочий температурный диапазон | от –40 до +70 °С | |||
| Корпус, ВШГ | 75х100х110 | 75х70х110 | ||
| Конструкция | Крепеж на 35 мм DIN-рельс |
Документы:
Мы предлагаем для поставки электроизмерительные устройства приборы дистанционного контроля и управления. Модуль дискретного ввода-вывода ЭНМВ-1-16(220)/3R-220-A2E4, артикул 321053 по цене 33 900 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
