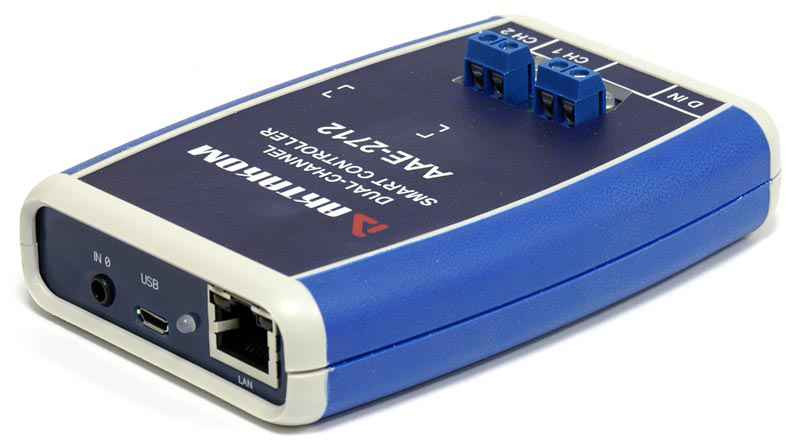

ААЕ-2712 Универсальный контроллер LAN/USB с двумя исполнительными каналами (реле)

Описание универсального контроллера ААЕ-2712 LAN/USB.

Многофункциональный 2 канальный модуль ААЕ-2712, предназначен для работы в системах лабораторной, офисной, домашней автоматизации при построении систем контроля и управления. Модуль содержит два аналогово-цифровых входа – выхода и два релейных выхода (нормально разомкнутый «сухой контакт»). Имеется цифровой канал ввода вывода (4-х проводной типа I²C) и отдельный вход синхронизации. Интерфейсы для связи с ПК - USB и LAN.

Модуль ААЕ-2712 многофункциональный 2 канальный предназначен для работы в системах лабораторной, офисной, домашней автоматизации при построении систем контроля и управления. Модуль содержит два аналогово-цифровых входа-выхода и два релейных выхода (нормально разомкнутый «сухой контакт»).

Модуль выпускается в различных комбинациях конфигурации аналогово-цифровых входов. Один цифровой канал (4-проводной типа I²C) предназначен для подключения различных внешних плат или датчиков с цифровым выходом. Вход синхронизации предназначен для запуска или остановки процессов преобразования данных в модуле или формирования отметки времени при проведении измерений.

Все управление модулем и передача данных из него осуществляется через интерфейсы USB и LAN.

Питание модуля (5 В) осуществляется от разъема интерфейса USB.

Модуль не имеет гальванической развязки по аналоговым входам, цифровому интерфейсу, входу синхронизации, питанию 5 В и интерфейсу USB. Гальваноразвязка (модуля от ПК) реализована в интерфейсе LAN.

Технические характеристики универсального контроллера ААЕ-2712 LAN/USB с двумя исполнительными каналами (реле):

Параметр	Значения
Основные характеристики
Аналогово-цифровые входные каналы	2
Тип входного разъема	аудио (стерео), диаметр 3,5 мм
Входное сопротивление	10 кОм
Диапазон аналогового сигнала	2,048 B (постоянный ток или переменный ток — действующее значение)
Максимальное входное напряжение	5 B
Разрядность преобразователя двоичных	10 разрядов
Цифровых каналов	1 (4-проводный, интерфейс типа I²C)
Тип входного разъема (конструкция)	мини USB, в разъеме присутствуют сигналы +5 B, общий (земля)
Интерфейсы для передачи измеренных данных и управления модулем	USB 1.1, LAN
Вход внешней синхронизации
Тип входного разъема	аудио (стерео), диаметр 3,5 мм
Входное сопротивление	10 кОм
Порог срабатывания по входу синхронизации	2 В
Максимальное входное напряжение входа синхронизации	5 B
Релейные выходы
Тип	«сухой контакт», нормально разомкнут
Максимальное рабочее напряжение / ток	250 В / 2 A (переменный ток), 30 В / 2 A (постоянный ток)

Возможности программного обеспечения.

Aktakom Smart Controller (ASC) предназначено для управления и программирования (для работы по заданной программе в автономном режиме) модуля ААЕ-2712.

Имеет два режима работы: административный и пользовательский. Административный режим позволяет запрограммировать работу модуля в автономном режиме, пользовательский — запустить / остановить введенную в модуль программу или включить/ выключить исполнительные реле модуля, вне зависимости от работы программы.

Программирование модуля для работы в автономном режиме поддерживает функции:

• Таймер (включение/ выключение реле) по двум каналам
• Часы (астрономическое время) (включение выключение реле) по двум каналам
• Срабатывания реле по результатам измерений
• Произвольная программа, введенная пользователем на основе простого мнемоязыка.

Одна программа в модуле обеспечивает работу обоих каналов реле.

Данное программное обеспечение позволяет быстро и при минимальных затратах конфигурировать управленческие процессы (функции) наиболее часто требующие малой автоматизации в лаборатории или в офисе.

Таймер

Таймер включения /выключения двух каналов реле в заранее заданные периоды времени дает возможность дистанционного пользовательского включения / выключения в любое время (т.е. независимо от автономной программы, записанной в модуле). Таймер задает относительные интервалы времени и не связан с астрономическим временем.

Типичный пример применения — включение освещения (нагревателя, электродвигателя, электрозамка и т.п.), например, на 20 минут (длительность задана администратором), после подачи команды «пуск» (через 20 минут выключится автоматически). Команда подается пользователем.

При этом одновременно можно (пользователь) включить и выключить указанные устройства в любой момент на любую длительность по командам включить / выключить.

При этом пользователей одного модуля (по интерфейсу LAN) может быть до 16 одновременно. В модуле реализован алгоритм обработки событий (FIFO).

Часы

Часы привязываются к астрономическому времени.

Типичный пример применения — включение освещения (нагревателя, электродвигателя, электрозамка и т.п.), например, на 20 минут (длительность задана администратором) в заранее заданное время дня (время задано администратором).

Команда старт / стоп может подаваться пользователем. При остановке программы часы не сбрасываются. При этом независимо от работы по часам можно (пользователь) включить и выключить указанные устройства в любой момент на любую длительность по командам включить / выключить.

При этом пользователей у одного модуля (по интерфейсу LAN) может быть до 16 одновременно. В модуле реализован алгоритм обработки событий (FIFO).

Результаты измерений

Типичное применение — термостат (поддержание заданной температуры)

Произвольная программа

Для формирования произвольной программы используется встроенный мнемоязык.

Комплект поставки ААЕ-2712

№	Наименование	Количество
1.	Универсальный контроллер LAN/USB ААЕ-2712	1

Дополнительная комплектация контроллера ААЕ-2712:

• АНА-3924 Держатель корпуса
• Программное обеспечение
  • ASC Aktakom Simple Controller Программа управления
  • ASC Aktakom Smart Controller Программа управления
  • ААЕ-27xх_SDK Полный комплект средств разработки ПО

Документы:

Мы предлагаем для поставки электроизмерительные устройства приборы дистанционного контроля и управления. ААЕ-2712 Универсальный контроллер LAN/USB с двумя исполнительными каналами (реле), артикул 7199 по цене 0 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
