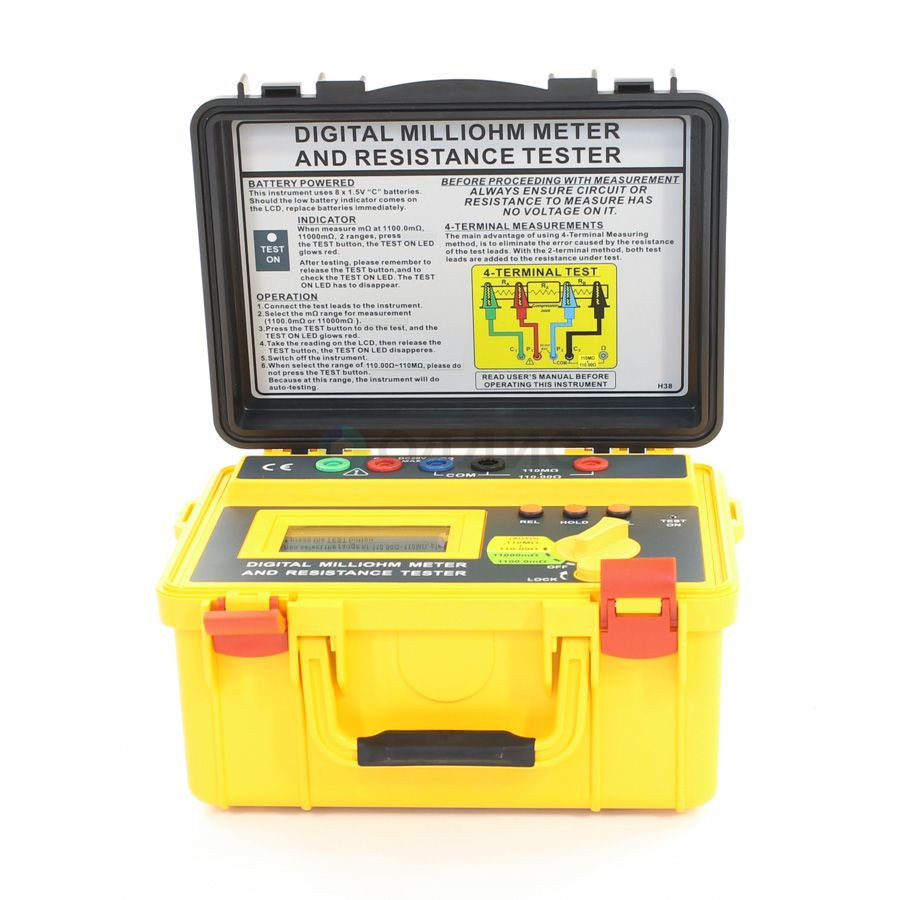

SEW 4338 mO - Измеритель сопротивления (миллиомметр)

Описание измерителя сопротивления (миллиомметра) SEW 4338 mO:

Миллиомметр SEW 4338 mO предназначен для измерения сопротивления низкоомных цепей (мОм): шины заземления, контакты присоединения и переходное сопротивление по 4-х проводной схеме измерения.

В процессе измерений, SEW 4338 mO обеспечивает постоянный ток в тестируемой цепи, который является стабильным для проведения точных измерений низкоомных цепей. На панели прибора имеется 5 гнезд. Тестовый ток выдается на объект измерений через токовые клеммы С1 (+) и С2 (-). Падение напряжений на измеряемом сопротивлении проводится на потенциальных клеммах Р1 (+) и Р2(-).

В зависимости от режима используется требуемый соединительный кабель из комплекта поставки:AL-34B(для 4-х проводныхизмерений),AL-33B(для 2-х проводных измерений).

Отличительные особенности:

• Функциональность: "2 в 1" (миллиомметр/ измеритель сопротивления);
• Измерение сопротивления низкоомных цепей (мОм): шины заземления, контакты присоединения и переходное сопротивление, 4-х проводная схема измерения (+/- 0,8 %);
• 2 диапазона: 0,1 мОм ... 1,1 Ом (максимальноеразрешение0,1 мОм) / 1 мОм ... 11 Ом (максимальноеразрешение1 мОм);
• Измерениесопротивления (R): 7 диапазонов -110 Ом/ 1,1/ 11/ 110 кОм /1,1/ 11/ 110 МОм (автовыбор), 2-х проводная схема (+/- 1,2 …+/- 8 %);
• Автоудержание результата измерения (HOLD), режим МАКС/ МИН;
• Относительные измерения (Rel), функция автоустановки "0"- показаний (Auto-zero);
• Предупреждение об опасном напряжении в цепи, защита от перегрузки;
• Микропроцессорное управление, индикация режимов и состояний;
• Батарейное питание: 12 В постоянного (8 шт х 1,5 В), автовыключение;
• Компактность и надёжность.

Технические характеристики SEW 4338 mO:

Параметр	Значения
Миллиометр
Диапазон измерений	0,1 мОм ... 1,1 Ом	1 мОм ... 11 Ом
Дискретность установки	100 мкОм	1 мОм
Разрешение	100 мкОм	1 мОм
Погрешность измерения	+/- (0,8 % + 4 е.м.р.)
Схема измерений	4-х проводная
Сопротивление (R)
Пределы измерений	110 Ом/ 1,1/ 11/ 110 кОм/ 1,1/ 11/ 110 МОм
Разрешение	10 / 100 мОм/ 1/ 10/ 100 Ом/ 1/ 100 кОм
Погрешность измерения	+/- (1,2 % + 3 е.м.р.) для диапазона 0 ... 2 МОм +/- (2,0 % + 4 е.м.р.) для диапазона 2 ... 40 МОм +/- (8,0 % + 4 е.м.р.) для диапазона 40 ... 110 МОм
Схема измерений	2-х проводная
Общие характеристики
Индикатор	ЖКИ (68х34 мм)
Условия эксплуатации	0°C … 50°C, относительная влажность менее 80 %
Максимальное входное напряжение	20 В
Защита	предохранитель 200 mA/ 250 В (установлен внутри)
Напряжение питания	постоянное 12 В (1,5 В х 8 шт)
Габаритные размеры	250 х 190 х 126 мм
Масса	1,85 кг

Комплект поставки:

1. Измеритель сопротивления (миллиомметр) SEW 4338 mO - 1 шт;
2. Измерительный провод «4 банана - 4 крокодила» AL-34B - 3 шт;
3. Специальный измерительный кабель AL-33B 1 шт;
4. Ремень для переноски BET-2800 - 1 шт;
5. Батарея 1,5 В - 8 шт;
6. Руководство по эксплуатации - 1 экз.

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/SEW/Техническое описание SEW 4338 mO.pdf
