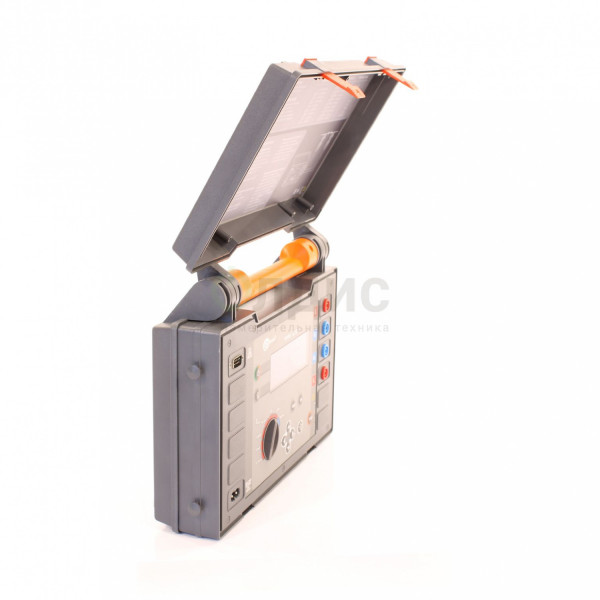

Микроомметр MMR-620

Описание микроомметра MMR-620:

Микроомметр MMR-620 изготовлен для организации измерений на участках с активностью и индуктивностью сопротивления. Применяется при тестировании соединений сварки и оборудования эквипотенциальной классификации. Может также использоваться для измерений в моторе, трансформаторах, катушках с работой на низком сопротивлении, в клеммах, сварных соединениях. Кроме того, нередко микроомметр применяется для оптимизации процесса фиксации показателей на объектах, в которых отсутствует внутреннее напряжение. При этом измерения осуществляются однонаправленным током. Если применять двунаправленный ток, требуется устранить ошибки, которые возникают из-за наличия в проверяемом объекте определенных напряжений и сил.

В модели микроомметра Sonel MMR-620 в процессе фиксации показателей применяются токи для измерения в диапазоне 0,1 мА-10 А. Устройство позволяет выбрать ручной или автоматический режим для проведения измерений и диапазона. В зависимости от активности сопротивления необходимо выбрать соответствующий режим.

Требуется подключить измеритель модели MMR-620 к тем объектам, которые должны пройти испытание. Используется во время подключения следующая схема: провода напряжения, которые подсоединяются к гнездам U1 и U2 обязаны находиться внутри токовых гнезд I1 I2. Подробные схемы по подключению можно найти в инструкции, приложенной к оборудованию. В зависимости от числа подключенных кабелей варьируется точность измерения и мониторинга показателей измеряемых объектов.

Отличительные особенности:

Прибор модели Sonel MMR-620 позволяет провести:

• фиксацию показателей незначительных сопротивлений, разрешение которых не превышает 1 мкОм;

• мониторинг показателей активного сопротивления;

• измерение сопротивления индукционного типа;

• есть три режима измерения – нормальный (для одного измерения), автоматический (для фиксации показателей при подключении), непрерывный (бесперебойная работа и мониторинг показателей каждые 3 секунды).

В числе преимуществ подобного оборудования:

• повышенная устойчивость от помех;

• установка диапазона показателей;

• автоматическая разрядка;

• тестирование непрерывной работы проводника с заземлением.

Технические характеристики микроомметра MMR-620

Диапазон	Разрешение	Погрешность	Напряжение для диапазона	Рабочий ток
0...999 мкОм	1 мкОм	± (0,25% и. в. + 2 е.м.р.)	20 мВ	10 А
1,000...1,999 мОм	0,001 мОм
2,00...19,99 мОм	0,01 мОм		200 мВ
20,0...199,9 мОм	0,1 мОм			1 А
200...999 мОм	1 мОм			0,1 А
1,000...1,999 Ом	0,001 Ом
2,00...19,99 Ом	0,01 Ом			10 мА
20,0...199,9 Ом	0,1 Ом			1 мА
200...1999 Ом	1 Ом			0,1 мА
Дополнительные технические характеристики микроомметра MMR-620
Вид электроизоляции	двойная согл. PN-EN 61010-1:2002
Категория безопасности	III 300В согласно PN-EN 61010-1:2002
Степень защиты корпуса согласно PN-EN 60529	IP54
Защита от наружного напряжения	до 440В переменного тока на протяжении 10 секунд
Питание измерителя	пакет аккумуляторов SONEL NiMH 4,8 В 3A
Время зарядки аккумуляторов	2,5 часа
Количество измерений током 10 А	300
Максимальное активное сопротивление проводов для тока 10 А	0,1 Ом
Максимальная индуктивность измеряемого объекта	40 Гн
Точность установки измерительного тока	± 10%
Время проведения измерения активного сопротивления: - с выбранным типом объекта активного сопротивления и двухнаправленным протеканием тока - с выбранным индуктивным типом объекта, зависит от активного сопротивления индуктивности объекта	3 сек. несколько минут (макс. 10)
Температура хранения	- 20...+ 60 °С
Температурный коэффициент	± 0,01% и.в. / °С
Время до самовыключения	120 секунд
Дисплей	графический 192 x 64 точек
Интерфейс	RS-232
Габаритные размеры	295 х 95 х 222 мм
Масса	1,7 кг

Комплект поставки:

№	Наименование	Количество
1	Аккумуляторная батарея NiMH SONEL-03 4,8V	1 - шт.
2	Зажим «Крокодил» изолированный Кельвина К06	1 - шт.
3	Зажим «Крокодил» изолированный черный K03	1 - шт.
4	Зонд Кельвина двухконтактныок	1 - шт.
5	Кабель двухпроводный 3 м	1 - шт.
6	Кабель последовательного интерфейса RS-232	1 - шт.
7	Кабель сетевой	1 - шт.
8	Ремни «Свободные руки»	1 - шт.
9	Футляр L2	1 - шт.
Дополнительная комплектация микроомметра MMR-620:
10	Аккумуляторная батарея NiMH SONEL-03 4,8V - для MMR-6XX;	1 - шт.
11	Зажим «струбцина» Кельвина с двухпроводным кабелем - для MMR-6XX, MZC-310S;	1 - шт.
12	Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0» - программа ЭВМ.	1 - шт.

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/Sonel/Руководство по эксплуатации микроомметра MMR-620, MMR-630.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Sonel/Декларация о соответствии ЕАС микроомметра MMR-620, MMR-630.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Sonel/Свидетельство об утверждении типа СИ РФ микроомметра MMR-620, MMR-630.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Sonel/Микроомметры MMR-620, MMR-630 брошюра.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Sonel/Методика поверки микроомметров MMR-620, MMR-630.pdf

Мы предлагаем для поставки электроизмерительные устройства омметры, миллиомметры, микроомметры. Микроомметр MMR-620, артикул 314916 по цене 381 120 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
